Ayuda de XXwin - Componentes comunes.

Medir distancia (extendida).

home icon Página principal next icon Herramientas
Temas relacionados

Contenido.


Ocultar todo Mostrar todo

Ámbito.

Esta opción está disponible tanto en la interfaz gráfica 2D como en la 3D. La versión extendida de esta opción (que mide directamente las entidades seleccionadas) sólo está disponible en algunas aplicaciones (ESwin, TeKton3D, DXwin y BTwin).

Acceso.

Esta opción es accesible desde el Menú Herramientas.

Descripción.

Opción de menú que permite medir una distancia entre dos puntos cualesquiera del área de dibujo. Basta con definir el punto inicial y el final de un segmento para obtener la distancia que estará dada en unidades de dibujo. Si tenemos la relación de 1Ud = 1 metro, el resultado nos vendrá dado en metros.

Procedimiento de uso.

Distancia entre dos puntos.

  1. Acceda a la opción de menú Herramientas/Medir distancia, o bien, al botón correspondiente de la barra de herramientas estándar. El cursor del ratón cambiará su forma quedando en disposición de elegir los dos puntos que definen la distancia.
  2. Sitúe el cursor del ratón en la posición del plano donde quiera definir el primer punto, y pulse el botón izquierdo del ratón. El primer vértice quedará definido, y moviendo el ratón verá cómo una línea temporal muestra como va quedando el segmento de línea que quiere medir.
  3. Sitúe el cursor en la posición donde quiera definir el último punto, y pulse de nuevo el botón izquierdo del ratón. Verá cómo aparece en un cuadro de diálogo la información de la distancia y el ángulo formado con la horizontal del segmento definido.

Longitud de líneas seleccionadas.

  1. Seleccione las líneas o polilíneas que desee medir. No tienen por qué estar conectadas entre sí.
  2. Acceda a la opción de menú  Herramientas/ Medir distancia, o bien haga clic en el botón Ayuda iMventa.

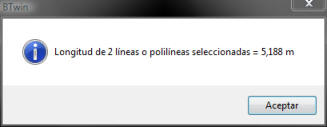

  3. Aparecerá en pantalla una ventana con la longitud total y el número de líneas seleccionadas:
