Capítulo 2.7.- Mejora resultados en HULC
1.- Introducción
HULC es la herramienta informática que la Dirección General de Arquitectura, Vivienda y Suelo del Ministerio de Fomento y el Instituto para la Diversificación y Ahorro de la Energía (IDAE) ponen a disposición pública para la evaluación de la demanda energética y del consumo energético y de los Procedimientos Generales para la Certificación energética de Edificios (LIDER-CALENER), así como los cambios necesarios para la convergencia de la certificación energética con el Documento Básico de Ahorro de Energía (DB HE) del Código Técnico de la Edificación (CTE) y el Reglamento de Instalaciones Térmicas de los Edificios (RITE).
El nuevo módulo TK-EHU permite exportar al formato de dicha herramienta tanto el edificio como las instalaciones térmicas definidas en TeKton3D, así como analizar los resultados obtenidos con la herramienta oficial HULC.
TK-EHU añade a los capítulos Edificio y Carga y Demanda Térmica la opción, "Archivo/Exportar CTE-HE (HULC)...". Respecto al módulo TK-HE0, esta opción vendrá como un botón de acceso directo en la parte superior del cuadro de diálogo principal.
El módulo de exportación a HULC puede funcionar de las tres formas siguientes:
- Si se ejecuta desde el capítulo "Edificio", se exportarán los datos generales, la geometría y los materiales del edificio en un archivo de extensión *.ctehexml que se puede abrir directamente con HULC.
- Cuando se ejecuta desde el capítulo "TK-CDT. Carga y demanda térmica", además de exportar los datos anteriores, también se exportan los sistemas que se hayan definido y simulado en este módulo, con lo cual el resultado de la exportación permite obtener una justificación de HE0 y HE1 ajustada a la realidad del edificio.
- Desde el botón de acceso directo a la exportación que se encuentra en el cuadro de diálogo principal de "Datos/HE0 - Definición de sistemas...". En este caso se exportan todos los datos del capítulo "Edificio" así como los sistemas, equipos y unidades terminales definidas para este módulo TK-HE0.
A continuación se describen los pasos de cada utilidad o proceso.
2.- Proceso de exportación a HULC
Con las correcciones anteriores terminadas, el edificio está
listo para ser exportado con la opción de menú
Archivo -> Exportar -> HULC / CALENER (
). Tenga
en cuenta que el edificio debe estar calculado para poder hacer la exportación. Una
vez seleccionada la ruta de acceso del nuevo fichero, TeKton3D

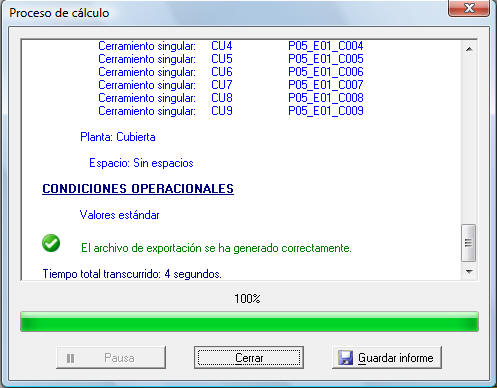

iniciará la conversión a HULC, mostrando la ventana Proceso de cálculo.
En la ventana anterior, TeKton3D dará un aviso por cada problema que encuentre en HULC, como por ejemplo, un espacio sin suelo asignado, o un cerramiento irregular que no se puede exportar. También genera una lista que relaciona el nombre de un elemento (planta, espacio, cerramiento o hueco) en TeKton3D con su identificador en HULC. Esta información puede resultar muy útil, y puede guardarla en un fichero RTF mediante la opción Guardar informe.

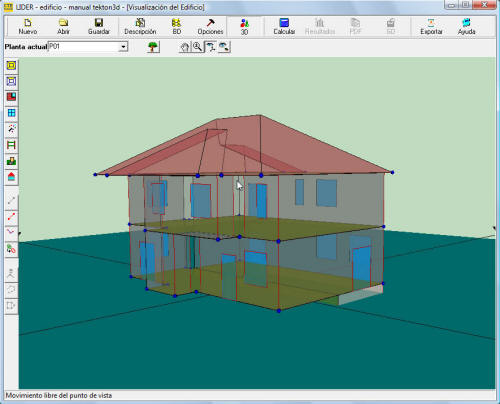

Desde el programa HULC, haga clic en Abrir (
)
para cargar el fichero generado.
El edificio se encuentra bien definido y
puede iniciar el cálculo, aunque puede afinar más si introduce, en el cuadro de opciones (
), el nº de
renovaciones/hora que debe calcular conforme al CTE-DB-HS3 (para viviendas puede
tomar un valor entre 0,4 y 0,7). Si desea comprobar los espacios,
cerramientos y huecos presentes en el edificio, consulte el esquema en árbol
haciendo clic en el botón (
).
Para iniciar el cálculo haga clic en Calcular
.

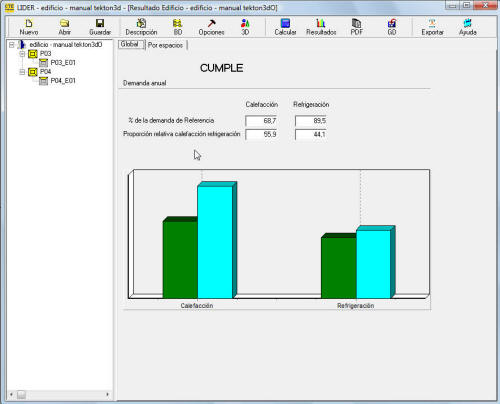

Tras un proceso de comprobación, HULC cambiará a la pantalla Resultados,
donde le informará del cumplimiento del CTE-DB-HE1:
El programa TeKton3D solicita dónde quiere guardar el archivo generado con formato *.ctehexml.
La exportación a la herramienta unificada desde la opción del menú Archivo, Exportar CTE-HE (HULC)...
3.- Análisis de resultados de HULC
TK-EHU incorpora una opción capaz de analizar los resultados del programa oficial HULC con objeto de facilitar la toma de decisiones para conseguir el cumplimiento de las exigencias HE0 y HE1 del CTE. Esta opción, "Calcular/Análisis de resultados CTE-HE", permite abrir un archivo de resultados del programa oficial HULC (*.res) para realizar el análisis de su contenido mediante TeKton3D.
Los archivos de resultado que genera la Herramienta Unificada después del cálculo de HE1 pueden ser:
- NewBDL_O.res, para edificios de viviendas.
- NewBDL_O_0.8_.res, para edificios terciarios.
También se genera otro archivo que contiene los resultados del edificio
de referencia y que TeKton3D reconoce automáticamente.
Las gráficas generadas automáticamente tras el proceso de análisis son las siguientes:
- Componentes - Calefacción -: Muestra la demanda energética anual de calefacción negativa para cada componente térmico del conjunto del edificio. Se trata de las pérdidas de calor en época invernal, y que por tanto aumentan la demanda de calefacción.
- Componentes - Refrigeración +: Muestra la demanda energética anual de refrigeración positiva para cada componente térmico del conjunto del edificio. Se trata de las ganancias de calor en época estival, y que por tanto aumentan la demanda de refrigeración.
Desde el menú Calcular puede llevar a cabo el Análisis de resultados de CTE-HE. Además, se pueden obtener en el menú Resultados:
