Ámbito.

Esta opción está disponible dentro del capítulo de Distribución de aire por conductos, por tanto necesitará licencia del módulo TK-DAC.

Acceso.

Puede acceder a la edición de las propiedades de uno nudo de varias formas:

  • Haciendo doble clic sobre un nudo.
  • Seleccionando uno o varios nudos, y accediendo a Datos/Entidades seleccionadas (), o pulsando ALT+ENTER.

Los nudos se localizan en los extremos de los conductos (). Por defecto los nudos aparecen representados por unas esferas parcialmente transparentes, visibles tanto en modo sólido como alámbrico.

Sin embargo, al calcular la instalación en modo sólido, dichas esferas aparecerán sustituidas por la transformación correspondiente, que puede ser un cambio de sección, un cambio de dirección, o una embocadura en un elemento (ventilador, boca o elemento terminal).

Si no ve los nudos en pantalla, es posible que se encuentre activada la opción de menú Ver/Ver ocultar/Nudos ().

Descripción.

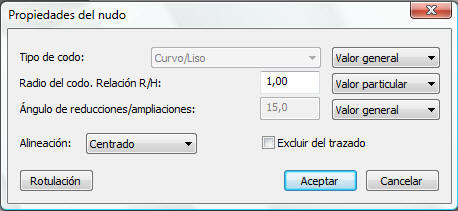

En esta solapa podrá definir algunas opciones relacionadas con el cálculo de la red de conductos:

  • Tipo de codo: tipo de transformación que se aplicará a los cambios de dirección. Si elige "Valor general" se adoptará el tipo elegido en Datos/Generales/Opciones de cálculo. De lo contrario ("Valor particular"), puede elegir entre:
Curvo / liso Achaflanado / Varios gajos


Recto sin guías Recto con guías (las guías son deflectores interiores que orientan el aire de para reducir la pérdida de carga)


  • Relación R/H: relación existente entre el radio de curvatura y la altura (o diámetro) del conducto. Esta opción no afecta a codos rectos. Si elige "Valor general", se fijará el valor establecido en Datos/Generales/Opciones de cálculo.
  • Ángulo de ampliaciones / reducciones: ángulo que forman las paredes de un cambio de sección con las paredes de los conductos. Cuanto mayor sea el ángulo, más larga resulta la transformación. Si elige "Valor general", se adoptará el ángulo establecido en Datos/Generales/Opciones de cálculo. En la figuras siguientes tiene algunos ejemplos de cambio de sección:
2,5º    15º

  • Alineación: en cambios de sección, indica el criterio de conservación de caras del conducto, pudiendo elegir:
    • Izquierda/Derecha: si desea que el conducto de menor sección tenga su cara izquierda / derecha coincidente con la correspondiente en el conducto de mayor sección.
    • Centrado: en este caso no se conserva ninguna cara; el eje de los conductos se mantiene constante.
  • Excluir del trazado: activando esta opción, se evita que el programa realice una transformación en el nudo editado. En tal caso, después del cálculo en modo sólido, el nudo se seguirá mostrando como una esfera, y no se representará en los detalles de distribución en planta.
