Esta opción le permite asignar de forma rápida el nombre a los espacios del edificio. Si tiene algún espacio seleccionado, esta herramienta le preguntará si desea trabajar sólo con los espacios seleccionados.

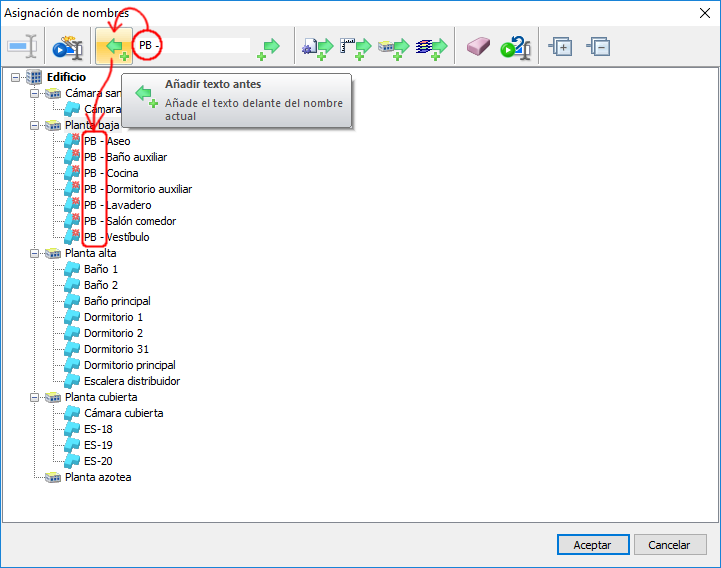

Al ejecutar esta opción, se muestra el cuadro de diálogo "Asignación de nombres" que contiene una barra de herramientas y una ventana estructurada en forma de árbol con los espacios del edificio organizados por planta.
El funcionamiento del cuadro de diálogo consiste en seleccionar un ítem del árbol y ejecutar alguno de los comandos de la barra de herramientas para cambiar el nombre de los espacios que cuelgan de dicho ítem. Cuando un elemento ha sido modificado para cambiar su nombre, aparece con el nuevo nombre y una marca en el icono que lo identifica. Al mismo tiempo, al situar el cursor del ratón sobre el ítem, aparece una etiqueta en pantalla informando del nombre original y del nombre nuevo que será asignado al validar el cuadro de diálogo.
A continuación se enumeran los comandos disponibles:
- Cambiar nombre: Cambia el nombre al elemento seleccionado actualmente en el árbol. Para ello habilita un control de edición situado en el propio ítem.

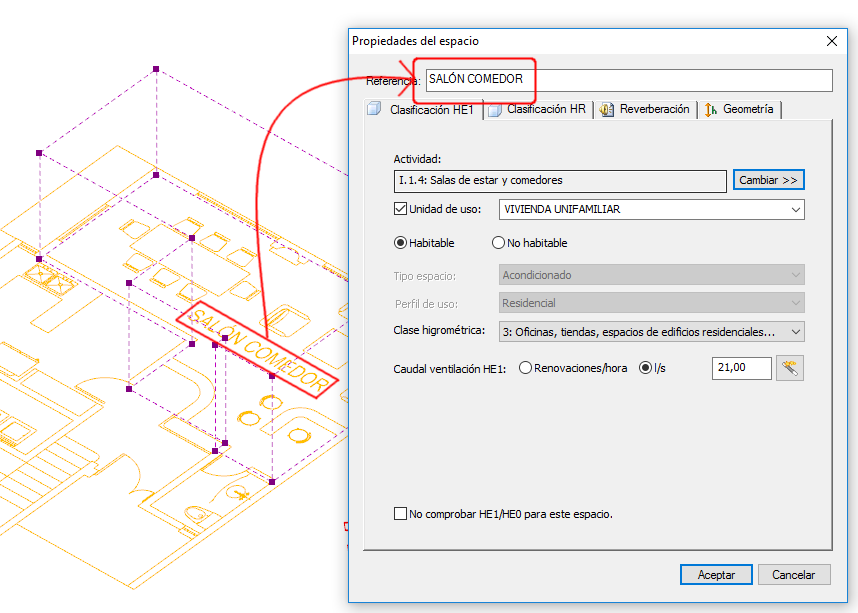

- Buscar en plantilla: Este comando realiza una búsqueda de los elementos gráficos del dibujo (entidades de tipo texto) que están ubicadas en el interior de cada uno de los espacios. Si encuentra varios textos dentro de un espacio, toma el de mayor tamaño. Una vez encontrado un texto, lo asigna al espacio.
- Añadir texto antes: Añade el texto introducido en la caja de edición delante del nombre actual de cada espacio.
- Añadir texto después: Añade el texto introducido en la caja de edición detrás del nombre actual de cada espacio.
- Añadir actividad: Añade el nombre de la actividad detrás del nombre actual de cada espacio.
- Añadir superficie: Añade la superficie de cada espacio detrás del nombre actual de cada espacio.
- Añadir capa: Añade el nombre de la capa a la que pertenece el elemento detrás del nombre actual de cada espacio.
- Borrar: Elimina el nombre de los espacios que cuelgan de la rama actual.
- Restaurar nombres: Esta opción restaura el nombre de todos los elementos seleccionados al valor original existente antes de ejecutar el cuadro de diálogo.
- Expandir rama: Expande todos los ítems del árbol que cuelgan de la rama seleccionada.
- Contraer rama. Contrae todos los ítems del árbol que cuelgan de la rama seleccionada.
