Descripción.

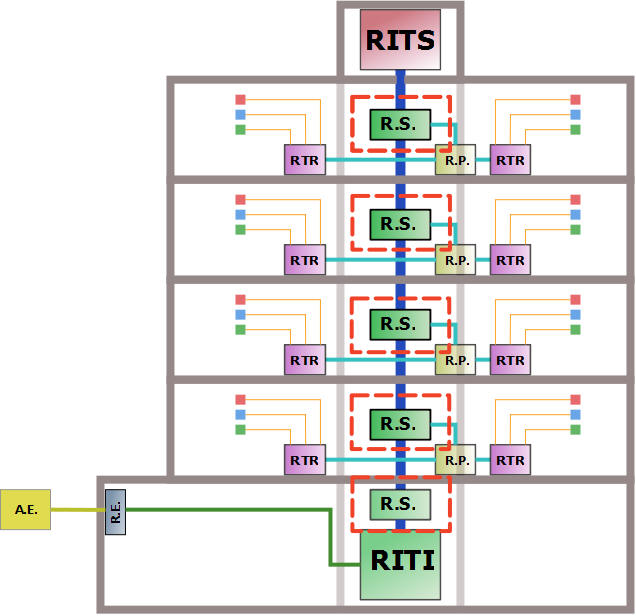

Son registros que se intercalan en la canalización principal Se colocará un registro secundario en los siguientes casos:
- En los puntos de encuentro entre una canalización principal y una secundaria en el caso de inmuebles de viviendas, y en los puntos de segregación hacia las viviendas, en el caso de viviendas unifamiliares. Deberán disponer de espacios delimitados para cada uno de los servicios. Alojarán, al menos, los derivadores de la red de RTV, así como las regletas que constituyen el punto de distribución de TB + RDSI y el paso de cables TLCA y SAFI.
- En cada cambio de dirección o bifurcación de la canalización principal.
- En cada tramo de 30 m de canalización principal.
- En los casos de cambio en el tipo de conducción.
Procedimiento de uso.
El registro secundario es un símbolo, y para insertarlo en el dibujo es necesario hacer clic dos veces: la primera vez se define la posición del origen y la segunda la rotación.
Para que el símbolo quede correctamente conectado a las canalizaciones es preciso que los puntos de conexión coincidan con el puntos iniciales o finales de éstas. Generalmente un registro secundario estará intercalado en una canalización vertical, y de él partirán otras canalizaciones que terminen en registros de paso.
Todo registro secundario que enlace la canalización principal con la secundaria debe formar parte de una vertical (en edificios de pisos) o de una rama (en viviendas unifamiliares). Para definir una rama o vertical a la que pertenece, seleccione todos los registros que pertenezcan a la misma y acceda a la opción Datos->Definir vertical o rama para que el programa pueda identificar la canalización principal.

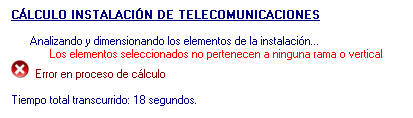

Si existen registros secundarios fuera de una rama vertical, el programa arrojará el error Los elementos seleccionados no pertenecen a ninguna rama vertical:

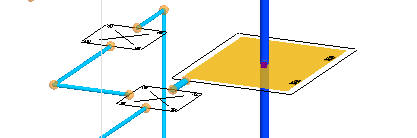

Cuando un registro secundario pertenece a una rama, aparece un rectángulo (sombreado si lo representa en modo sólido) en un color aleatorio que identifica la rama.
Propiedades de los registros secundarios.
Si hace doble clic sobre el símbolo del registro secundario, o bien lo
selecciona y accede a
Datos->Entidades seleccionadas (
),
abrirá el cuadro de diálogo que permite editar sus propiedades.
Las opciones disponibles son:
- Referencia: cadena de texto que identifica al registro secundario. Si tiene activada la opción Renombrar los elementos durante el cálculo (disponible en Datos->Generales->Opciones), cada vez que calcule, el programa renombrará los registros secundarios siguiendo la regla que el usuario haya definido en dicha opción.
- Derivador: si tiene desactivada la opción Seleccionar derivador automáticamente, este botón le permite elegir un derivador de la base de datos.
- Entrada cable adicional de RTV:
- Instalar amplificador: al activar esta casilla, se estará indicando que el registro secundario llevará instalado un dispositivo para desempeñar la función de reamplificación. El programa determinará la ganancia de este amplificador durante el cálculo.
