Propiedades de las vigas de atado

Este cuadro de diálogo está disponible sólo para usuarios que tengan licenciado el módulo EN-ZN - Cálculo de zapatas para naves industriales.

Se puede acceder a este cuadro de varias formas:

• Haciendo doble clic en una viga de atado en el Esquema de cimentación ()
• Seleccionando una viga de atado en el Esquema de cimentación () y entrando en la opción Propiedades () del menú contextual.
• Desde el cuadro Relación de elementos (), con el botón Modificar...

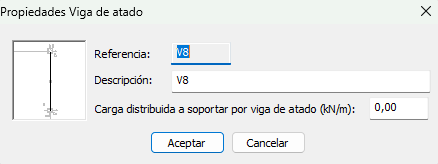

Este cuadro permite editar algunas propiedades de la viga de atado:

• Descripción: aquí puede escribir cualquier cadena de texto que describa a la viga de atado. En planos y memorias, las vigas aparecerán con su referencia, no con su descripción (la referencia es un texto que se asigna de forma automática y el usuario no puede modificar).
• Cara distribuida a soportar por viga de atado: si desea armar la viga para que soporte una carga, aquí debe introducir su valor, sin mayorar, en kN/m. Debe saber que la carga de las vigas de atado no se transmite a las zapatas, ya que los cálculos de vigas y zapatas van por separado.
