Ámbito.
Para utilizar estos asistentes se requieren los módulos EAwin - Estructuras de acero y CUwin - Cubiertas ligeras de acero. La generación de placas de anclaje sólo está disponible si tiene licenciado el módulo NAwin - Apoyos de acero.
Acceso.
Para ejecutar alguno de estos asistentes, previamente debe entrar en el cuadro Datos/Asistente, seleccionar el asistente deseado y hacer clic en Aceptar.
Descripción.

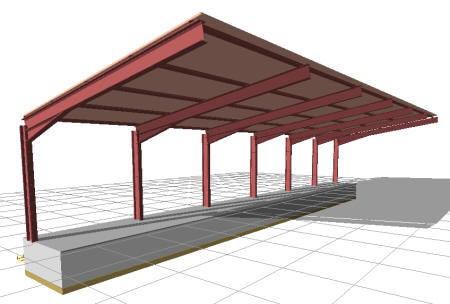

Este asistente genera la estructura de una marquesina de aparcamiento, simples o dobles.
- Barras de acero: pilares y dinteles.
- Cubiertas ligeras de acero: se genera una para cada faldón de cubierta.
- Cargas: las cubiertas de acero llevan asignadas la sobrecarga de nieve y viento, conforme al DB-SE-AE. Las cargas generadas no son automáticas (es decir, si modifica la situación del proyecto o la geometría de la nave, su valor no se actualizará).
- Apoyos: si dispone del módulo NAwin, se generarán también las placas de anclaje.
Pasos.
 |

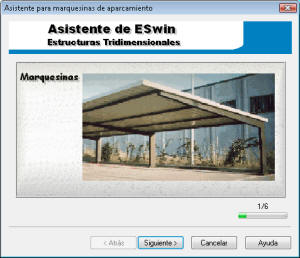

1.- Pantalla inicial de bienvenida |
 |

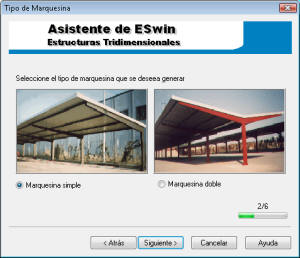

2.- Selección entre marquesina simple / doble |
 |

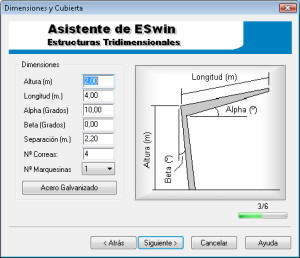

3.- Definición de la geometría de la estructura:
|
 |

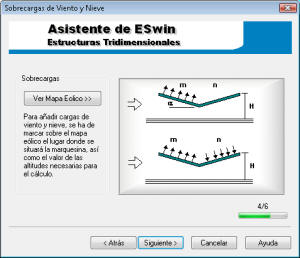

4.- Sobrecargas. Para añadir las sobrecargas de viento y nieve, el usuario deberá indicar la localización del proyecto. Para ello, deberá abrir el mapa eólico y hacer clic sobre la situación directamente en el mapa, actualizándose automáticamente los distintos parámetros necesarios para el cálculo de estas cargas. El cálculo de cargas se realiza conforme a CTE DB-SE-AE 3.3, 3.5 y Anejo D. |
 |

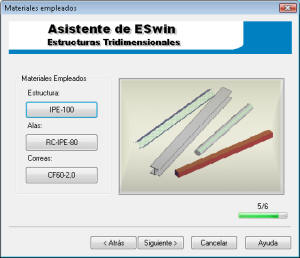

5.- Materiales empleados.
|
 |

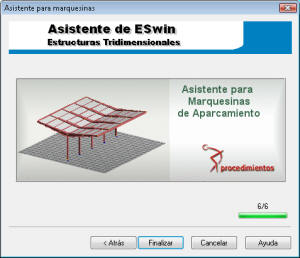

6.- Pantalla final. Haga clic en Finalizar para generar la estructura. |
