Ver/Ocultar Etiquetas de los nudos.

Opción disponible en el programa base ESwin.

Esta opción es accesible desde el menú Ver y desde el botón , integrado en el panel Ver / ocultar elementos por tipo:

Muestra u oculta en pantalla las etiquetas asociadas a cada nudo de la estructura. La etiqueta de un nudo está basada en la numeración que el programa estima que es más eficiente a la hora de realizar los cálculos matriciales. No obstante es posible modificarla mediante:

• La opción de menú Datos/Asistente ordenación de nudos, permite fijar un criterio para editar todas las etiquetas de los nudos de la estructura.
• El cuadro de Propiedades de los nudos, que permite cambiar la etiqueta de un nudo.
• La opción de menú Herramientas/Reordenar nudos, que sustituye todas las etiquetas por el número correspondiente al orden empleado en la construcción de la matriz de rigidez.

Las etiquetas de los nudos pueden mostrarse de dos maneras:

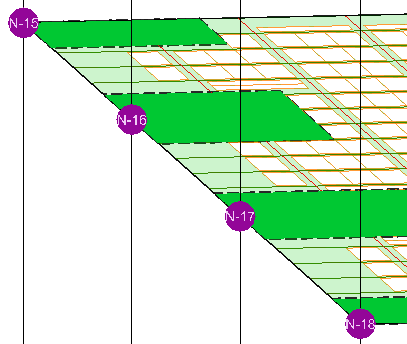

• Las etiquetas fijas: que se muestran a tamaño constante en la pantalla, sea cual sea el nivel de zoom.
•

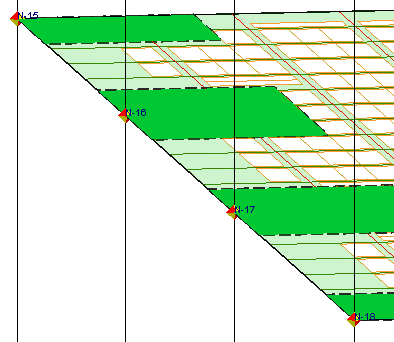

• Y las etiquetas vectoriales: que se dibujan como un elemento más del modelo, variando su tamaño con el zoom, al igual que ocurre con el resto de elementos gráficos.
•

Puede pasar de un modo a otro mediante la opción Alternar el estilo de la etiqueta de los nudos () del Panel de herramientas gráficas (3D).
