2.- Proyecto de ejemplo.

• 2.1.- Abrir el fichero del ejemplo.
• 2.2.- Datos del terreno.
• 2.3.- Zapatas Corridas.
• 2.4.- Cálculo.
• 2.5.- Plano de cimentación.

2.1.- Abrir el fichero del ejemplo.

En primer lugar, habrá que abrir el fichero del ejemplo. El fichero de la estructura es:

• Procuno\ESwin\ZMwin\Ejemplo ZMwin.es

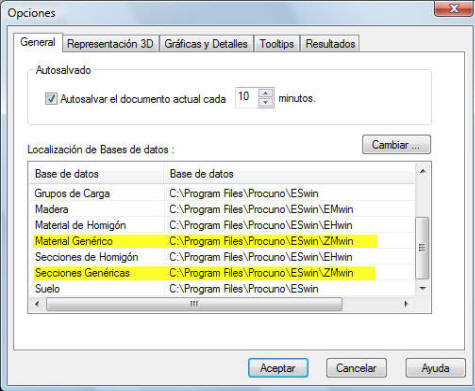

Para que funcione correctamente, deberá cargar la base de datos que contiene las secciones y materiales genéricos. Para ello, diríjase a Herramientas->Opciones y dentro de la solapa "General", escribir la ruta de acceso correcta (por defecto será C:\Archivos de Programa\Procuno\ESwin\ZMwin), en las casillas correspondientes:

Tenga en cuenta que si su sistema operativo es Windows Vista, el nombre real de la carpeta "Archivos de programa" es Program Files.

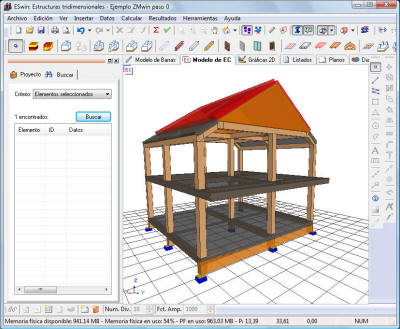

El ejemplo es una pequeña estructura de hormigón con dos alturas, con forjados unidireccionales y cubierta inclinada. El forjado unidireccional de la planta baja apoya sobre unos muretes (superficies bidireccionales genéricas), que cimentarán sobre zapatas corridas.

La estructura base tiene definidas las siguientes cargas:

• 7 KN/m por peso propio del cerramiento.
• 2,5 KN/m por peso propio de petos.
• Forjados unidireccionales 25+5/72:
  • El peso propio de los nervios del  forjado se tiene en cuenta automáticamente dentro del peso propio de la estructura.
• Para los casetones se añade una carga repartida de 1,53 KN/m².
• Formación de cubiertas: 2,05 KN/m² (incluido en el material genérico de la cubierta)
• Solado: 1 KN/m² en plantas baja y primera.
• Uso: 1 KN/m² en plantas baja y primera.
• Viento:
  • Barlovento: 0,7 KN/m² (presión).
  • Sotavento:  0,75 KN/m² (succión).
• Sobrecarga horizontal en petos: 1KN/m.

2.2.- Datos del terreno.

Existen dos maneras de definir las propiedades del terreno:

1. Dibujando Columnas estratigráficas en el área de dibujo. Las columnas estratigráficas son prismas que representan estratos del terreno, pudiendo situar varios tipos de terreno en el mismo proyecto.
2. Por un lado, en Datos->Generales, solapa "Terreno", se puede definir un terreno por defecto que equivaldría a una única columna estratigráfica que abarca toda la estructura.

En este caso bastará con definir un único tipo de terreno, y la definición de datos se hará en "Datos Generales". Pero antes, habrá que definir las propiedades del terreno en la Base de Datos de Suelos; para ello, será necesario recopilar una serie de datos en el Informe Geotécnico, como pueden ser los siguientes:

Esto no quiere decir que estos datos sean imprescindibles, ya que el programa es flexible en ese sentido, y normalmente será posible definir un suelo correctamente con los datos que el usuario tenga a su disposición. Por ejemplo, podría prescindirse del módulo de elasticidad, si se especifica el módulo de balasto.

Pues bien, los datos de la tabla anterior deben ser incluidos en un registro de la base de datos de Suelos. Para abrir esta base de datos, diríjase a Archivo->Bases de Datos->Suelos:

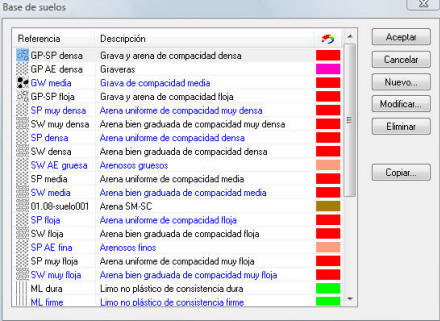

Haga clic en "Nuevo" para crear un nuevo registro. A continuación aparecerá en pantalla el cuadro de diálogo de edición de suelos. Este cuadro se divide en dos solapas: Relaciones de fases, que le permitirá definir parámetros como la porosidad, humedad y peso específico, y Propiedades mecánicas, que es donde se encuentran los parámetros de cálculo del terreno. En la parte superior del cuadro se encuentran los campos en los que se definen la descripción y referencia del terreno.

En primer lugar,  introduzca la descripción y elija una trama y color para la representación del terreno (el terreno no aparece representado si no se definen columnas estratigráficas):

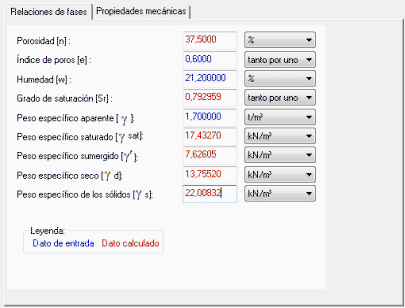

A continuación, defina las tres propiedades dadas en la tabla anterior, en la solapa  Relaciones de fases. Observará que los datos introducidos aparecen en color azul, y que el resto, calculados automáticamente, aparecen en rojo. Puede introducir los valores en las unidades que desee, pudiendo elegir éstas en los desplegables de la parte derecha:

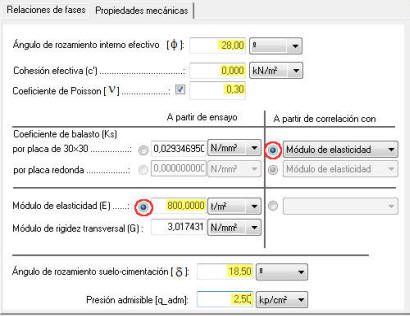

A continuación haga lo mismo en la solapa  Propiedades mecánicas. El funcionamiento de esta solapa es un poco diferente a la anterior, debiendo indicar:

• No se dispone del módulo de balasto, pero sí del módulo de elasticidad. Así, habrá que indicar que el módulo de balasto se calculará a partir de correlación con módulo de elasticidad, y el módulo de elasticidad se calculará a partir de ensayo (800 T/m²).
• Como se conoce el coeficiente de Poisson, se activará su casilla correspondiente.

El cuadro debe quedar como aparece en la figura siguiente (se destacan en amarillo los valores que debe introducir el usuario):

Una vez completados estos campos, el terreno está perfectamente definido. Tras cerrar la base de datos (haciendo clic en "Aceptar"), diríjase a Datos->Generales, solapa "Terreno":

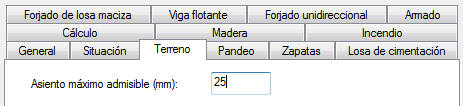

Defina el asiento máximo admisible (25 mm) en el cuadro correspondiente y haga clic en "Cambiar" para abrir el cuadro de "Propiedades de la columna estratigráfica". Este cuadro está previsto para poder definir varios estratos de un mismo terreno dentro de una única columna, pero esta opción no está disponible en la versión actual de ESwin, de manera que sólo podrá definir un estrato por columna. Será en este cuadro donde deba definir la altura del primer estrato. De acuerdo con el proyecto de ejemplo en el que los pilares enanos nacen en la cota -0,20, suponiendo una altura de terreno sobre la cara superior de las zapatas de 30 centímetros, se fijará la altura del primer estrato en 0,10 metros:

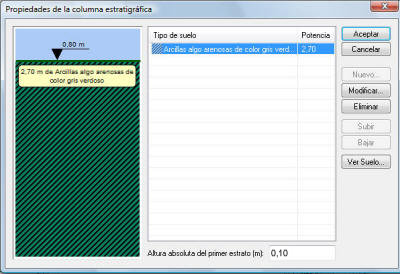

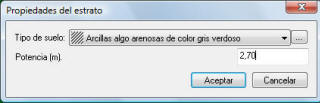

 Para cambiar el estrato, seleccione el terreno por defecto y haga clic en Modificar. Se abrirá un pequeño cuadro de diálogo donde podrá asignar el estrato definido anteriormente:

El terreno se encuentra ahora perfectamente definido.

2.3.- Zapatas  corridas.

2.3.1.- Dibujar las zapatas.

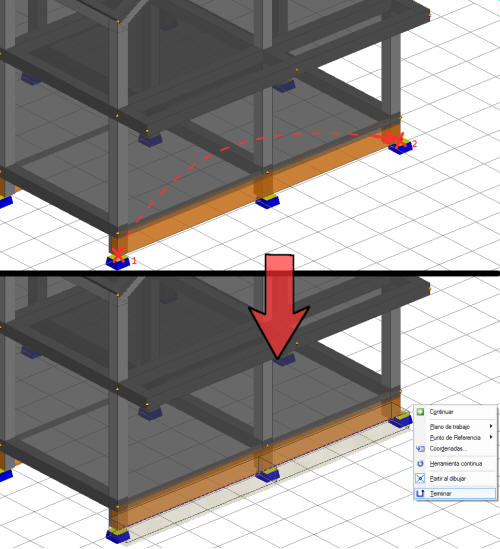

El siguiente paso es dibujar las zapatas corridas sobre el ejemplo abierto. Las zapatas corridas se trazan de la misma manera que las barras: son polilíneas que definen un eje teórico a partir del cual se definirá la posición real de la zapata. Sitúese en el Modelo de barras, haga clic en el botón (Insertar->Zapata Corrida) para crear una zapata corrida, y dibuje una línea que abarque el primer muro:

Una vez dibujada la línea, finalice la creación de la zapata con la opción Terminar del menú contextual (clic derecho). De la misma manera se procederá con los otros muretes.

2.3.2.- Propiedades de las zapatas. Modelo de barras.

Una vez colocadas las zapatas en la estructura, de la misma forma que se hace con otros elementos estructurales admitidos por ESwin, habrá que definir correctamente sus propiedades. El primer paso es ajustar las dimensiones de las zapatas.

Para ello, seleccione las tres zapatas corridas (sin salir del modelo de barras), y haga clic en el botón (Datos->Entidades Seleccionadas). Una forma sencilla de realizar selecciones múltiples es utilizar la solapa "Buscar" de la Barra de Proyecto (parte izquierda de la pantalla; por ejemplo, en este caso, busque Tipo de elemento -> Zapata Corrida.

Seleccione las 6 zapatas que aparecen en la lista y haga clic en el botón para acceder al cuadro de propiedades de las zapatas corridas. Este cuadro está organizado en 5 apartados:

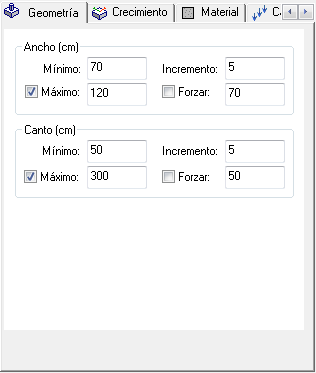

• Geometría: establece los parámetros que guiarán el dimensionado de la zapata. Conviene fijar unas dimensiones mínimas aproximadas al resultado final (normalmente el proyectista siempre sabe de antemano el tamaño aproximado de la zapata). En este caso, se fijará un ancho mínimo de 70 centímetros, y un canto mínimo de 50 centímetros. Además, se fijará un límite para el ancho de 1,20 m (así se controla que éste no resulte excesivo, de manera que si el programa necesita aumentar la sección, que lo haga aumentando el canto):

• Crecimiento: fija la posición real de la zapata respecto su eje teórico. Los criterios de crecimiento serán diferentes para cada zapata, así que se deja la edición de esta solapa para el final.

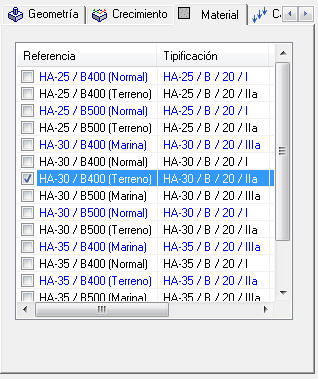

• Material: determina el hormigón y el acero a emplear en la zapata. En este caso se empleará HA-30/B400S, con clase de exposición IIa:

• Cargas: permite añadir una carga lineal sobre la zapata (esta solapa es común a todos los elementos tipo barra admitidos por ESwin). En principio no será necesario añadir carga alguna sobre la zapata.
• Tierras: permite añadir una carga superficial sobre la zapata. Dado que el peso del terreno influye positivamente en la estabilidad de la zapata, se proyectarán éstas de forma que queden empotradas en el terreno una cierta altura, por ejemplo, 30 centímetros. Como el peso del terreno es 17 KN/m³, se le dará una carga superficial de 17·0,3=5,1 KN/m². Haciendo clic en Nueva aparece el siguiente cuadro de diálogo, que permite definir la carga sobre la zapata:

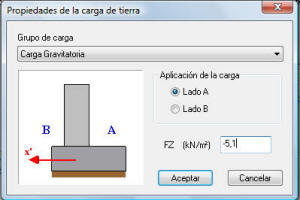

Cuando introduce la carga, debe definir en qué lado de la zapata se va a introducir (por ejemplo, en el caso de zapatas no medianeras bajo muros de sótano, la carga de tierras es muy diferente a un lado y a otro). En este caso se trata de una zapata bajo un forjado sanitario que va a estar sometida a la misma carga a un lado y otro, así, habrá que definir dos cargas iguales de -5,1 KN/m³ (el signo negativo indica que la carga va hacia abajo) dentro del grupo "Carga gravitatoria", una en el Lado A, y otra en el Lado B.

De acuerdo con el CTE-DB-SE-AE, la acción del terreno debe considerarse por separado del resto de cargas permanentes, al ser su coeficiente de mayoración de acciones menor que el de las demás (γ=1,20 por γ=1,35). Así, en principio puede parecer que la consideración de la carga del terreno dentro del grupo "Carga gravitatoria" puede ser errónea. Sin embargo, de acuerdo con la Instrucción EHE, todas las cargas permanentes que actúen sobre elementos cuyo control de ejecución sea Normal , deben calcularse con un coeficiente γ=1,50. Por tanto, cualquier grupo de carga con carácter permanente será valido para la acción del terreno.

Cuando una zapata corrida tiene asociada una carga de Tierras, tras calcular, automáticamente aparece en la solapa "Cargas" () el valor real de la carga que actúa sobre el eje de la zapata. Las cargas de tierras se descomponen siempre en un momento flector y una carga vertical.

ZMwin no tiene en cuenta la cota del cimiento para calcular las cargas de terreno que actúan sobre ella (cosa que sí hace ZEwin para zapatas aisladas).

Una vez modificadas las propiedades comunes de las zapatas, es el momento de definir la excentricidad de cada una de ellas. Se plantearán las zapatas de manera que queden centradas respecto al muro que tienen encima; así, habrá que dar una cierta excentricidad (e) a las zapatas para que encajen en la posición deseada. Dentro de la solapa "Crecimiento" están las opciones que permiten fijar la excentricidad; ésta se puede definir de tres maneras:

• Centrada: si el eje teórico (el del modelo de cálculo) coincide con el real.
• Medianera: si el eje teórico coincide con una cara de la zapata.
• Excéntrica: en este caso la distancia entre el eje teórico y el real es un valor fijo introducido por el usuario. Dicho valor se define en relación al sentido del eje x' de la zapata. Puede ver el sentido de estos ejes en pantalla con la opción Ver->Ver/Ocultar->Ejes locales:

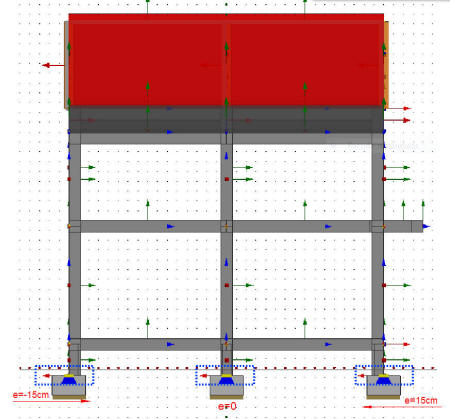

Así, tal y como aparece en la figura anterior:

• La primera línea tendrá una excentricidad fija e=-15 cm.
• La segunda será centrada.
• La tercera tendrá una excentricidad fija e=15 cm.

Introduciendo estos valores en el cuadro de propiedades, las zapatas quedarán encajadas en la posición deseada:

Primera línea de zapatas	Línea central	Tercera línea de zapatas (bajo el voladizo)

2.3.4.- Propiedades de las zapatas. Elementos constructivos.

El siguiente paso es construir el modelo de elementos constructivos. Para ello basta con pasar a la solapa Modelo EC. El programa agrupará entonces las barras de la estructura en grupos cuyas comprobaciones sean comunes, basándose en la igualdad de secciones conjunto y función, así como la colinealidad de los distintos elementos.

En principio se asignarán las mismas comprobaciones a todas las zapatas corridas; así, se pueden seleccionar todas (como se hizo en el apartado anterior), y editarlas directamente desde el botón (Datos->Entidades Seleccionadas).

Para una mayor facilidad en la interpretación de resultados, es recomendable dar un nombre a cada elemento constructivo, en el campo "Referencia", por ejemplo:

• A las zapatas del extremo sin voladizo se les nombrará como "Primeras".
• A las centrales como "Centrales".
• Y a las del extremo bajo el voladizo "Terceras" .

Normalmente, en proyectos reales se les dará un nombre más formal como "ZC-I", "Zapata-1", etc. pero para este ejemplo, estos nombres servirán como referencia.

El cuadro de diálogo ahora tiene tres solapas:

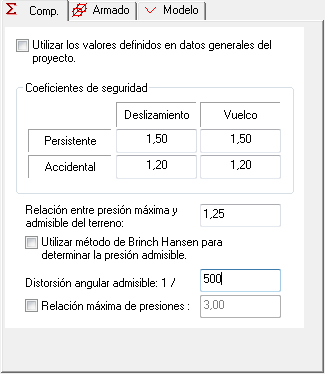

• Comprobación: Esta solapa contiene los parámetros que determinan la validez de la zapata. Si no se indica nada, el programa tomará los valores de Datos->Generales. Las opciones disponibles son:
  • Coeficientes de seguridad a deslizamiento y vuelco: son valores que determinan la máxima relación entre la acción obtenida del cálculo y el límite admisible, y se definen para situaciones Persistentes y Accidentales, según sea el carácter de la hipóteis de cálculo con la que se realiza la comprobación. Estos valores se dejarán tal y como vienen por defecto. En el caso de los coeficientes de seguridad referentes a la resistencia del material, éstos serán siempre los indicados por la Instrucción EHE, y en cuanto a los que afectan a las acciones, pueden ajustarse en Datos->Hipótesis de cálculo.
  • Relación entre la presión máxima y admisible del terreno: Este valor indica en qué medida es admisible sobrepasar la resistencia del terreno en los picos de presiones producidos sobre el mismo. Normalmente se acepta un valor del 25%, así que se dejará en 1,25.
  • Utilizar el método de Brinch-Hansen para determinar la presión admisible: Con esta casilla activada, el programa adecuará el valor de la presión máxima admisible en función del tamaño del cimiento, partiendo de una serie de datos del terreno. En este caso se parte de un Informe Geotécnico que se pronuncia con claridad sobre la resistencia admisible, pudiéndose considerar que no es necesario adoptar otro valor.

Es frecuente encontrar Informes Geotécnicos que únicamente se pronuncian sobre la resistencia del terreno en zapatas aisladas, y por condicionantes del Proyecto, es necesario definir zapatas corridas. En estos casos, en los que no se tiene un Informe que defina claramente cuál es la tensión admisible, será preferible aplicar el método de Brinch-Hansen, que al fin y al cabo es el propuesto por el CTE-DB-SE-C.

• Distorsión angular admisible: Esta opción especifica el límite que se le dará a la relación asiento/luz en la zapata. Es una comprobación análoga a la flecha en barras de hormigón. Dependiendo de la importancia de la construcción, y en especial de la fragilidad de los elementos que se sitúan por encima de la zapata corrida podrá darse un valor u otro.. En este caso, para vigilar la integridad de los muretes, se fijará un valor de 1/500.
• Relación máxima de presiones: Esta comprobación limita la relación entre la presión máxima y mínima en el cimiento. Dependiendo del comportamiento del terreno, puede ser poco deseable encontrarse con distribuciones de presiones muy dispares, ya que pueden ocasionar zonas de agotamiento bajo el cimiento. En este caso, el Informe Geotécnico no indica nada al respecto, por lo que en principio no se considerará esta limitación.

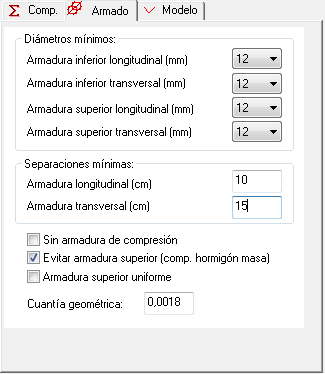

La solapa "Zapata" de Datos->Generales, además de las opciones anteriores contiene la casilla: "Considerar levantamiento de la zapata", que en este caso se mantendrá activa, ya que conduce a dimensionados más ajustados.

• Armado: Fija el criterio de armado de la zapata:
  • Diámetros mínimos: En este cuadro podrá definir los diámetros mínimos a disponer, en los armados. Un diámetro Ø12 para todas las barras será suficiente.
  • Separaciones mínimas: Una distancia pequeña entre armaduras transversales implica el tener que hacer muchos cortes y doblados a las barras en taller, lo cual no suele resultar interesante en obra. Por ello, se limitará esta distancia a un mínimo de 15 centímetros en lugar de los 10 que vienen por defecto.
  • Sin armadura de compresión: Esta opción evitará que en el armado de la zapata resulte armadura de compresión (si esto fuera necesario, aumentaría el canto de la misma). Este criterio se aplica a toda la longitud flectada de la zapata, sea cual sea el signo del momento. En principio no se habilitará esta opción, ya que puede interesar tener en cuenta la colaboración de la armadura inferior en zonas con inversión de momentos flectores.
  • Evitar armadura superior (comp. hormigón en masa): Esta opción arma la pieza únicamente con barras en la parte inferior, confiando la resistencia de la fibra superior al hormigón, ya sea a tracción o a compresión. Si hubiera inversión de momentos, y éstos no fueran despreciables, probablemente el programa no llegaría a una solución (sería necesaria dicha armadura); esto ocurrirá en zapatas sometidas a cargas poco uniformes (pilares con grandes luces) y terrenos bastante rígidos. Por criterios constructivos es recomendable intentar armar la zapata sin barras en la cara superior, así que en este ejemplo se mantendrá activa esta opción.
  • Armadura superior uniforme: Esta opción unifica en una parrilla la armadura superior, evitando el armado por tramos. Como se va a evitar la armadura superior, no será necesario tener en cuenta esta opción.

• Modelo: Esta solapa contiene opciones que permiten ajustar ciertos parámetros del modelo de cálculo:
  • Interacción suelo-cimiento: El modelo de interacción entre el suelo y el terreno puede ajustarse con estas opciones. En este ejemplo bastará con dejarlo en "Establecer modelo automáticamente", de manera que se supondrá que el terreno absorbe los flectores y cortantes que transmiten los pilares en su totalidad, es decir, equivale a un empotramiento perfecto. Sin embargo, el usuario tiene a su disposición dos opciones que permiten ajustar las condiciones de contorno en los nudos zapata-terreno (en el plano transversal a la zapata):

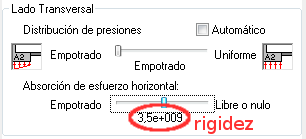

    • Distribución de presiones: Esta opción ajusta la capacidad de absorción de momentos flectores del terreno. Si la distribución es "Empotrado", el terreno tendrá infinita capacidad para absorber momentos, y si es "Articulado", su capacidad será nula. Moviendo la barra horizontal, encontrará las posibles situaciones intermedias (apareciendo el valor de la rigidez del apoyo en KN.m/rad)
    • Absorción de esfuerzo horizontal: Esta opción determina la capacidad del terreno de absorber esfuerzos horizontales. Igual que en el caso anterior, existen las dos situaciones límite "Empotrado" y "Articulado" que definen un terreno con cuya capacidad para absorber esfuerzo horizontales infinita y nula respectivamente. Si desea simular un comportamiento más realista del terreno, puede fijar la rigidez del terreno igual al módulo de balasto lateral extrapolado a las dimensiones reales de la zapata (expresado en KN/m).

• Disposición de juntas: Esta opción permite introducir articulaciones en los extremos del elemento constructivo seleccionado, de manera que se interrumpe la transmisión de momentos flectores de una zapata corrida a otra. Esta opción es altamente recomendable para zapatas en esquina, pero en este caso no será necesaria su aplicación (de hecho, si se aplica, al no localizar uniones entre zapatas corrida, el programa dará el error "Modelo de cálculo incoherente").

2.4.- Cálculo.

2.4.1.- Hipótesis de cálculo.

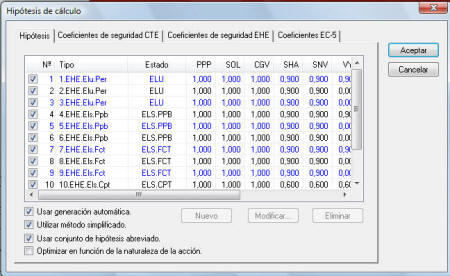

Antes de realizar el primer cálculo, conviene limitar en lo posible el número de hipótesis de cálculo, para no alargar innecesariamente el tiempo invertido en calcular la estructura. Para ello, será necesario acceder al cuadro Datos->Hipótesis de cálculo y ajustar una serie de opciones.

Si entra en este cuadro, observará que hay un total de 38 combinaciones de carga. Estas combinaciones son el resultado de aplicar todas las hipótesis de cálculo planteadas por la EHE, tanto para Estado Límite Último como Estado Límite de Servicio (en sus variantes Poco Probable, Frecuente, y Casi Permanente). Para confeccionar una hipótesis el programa toma un grupo de carga variable como referencia, y a continuación lo combina con los demás, aplicándoles sus correspondientes de combinación (Ψ); dichos coeficientes son menores que la unidad y miden la probabilidad de que dos acciones variables actúen conjuntamente. A las acciones permanentes siempre se les asignará Ψ=1.

Sin embargo, la EHE plantea un método alternativo por el cual todos los coeficientes de combinación Ψ se hacen iguales a 0,9 (0,9 y 0,6 en el caso de ELS), reduciendo considerablemente el número de hipótesis. Para aplicar este método, active la casilla "Usar método simplificado":

Aplicando esta opción, el número de hipótesis se reduce a 12.

A partir de cada una de estas hipótesis, el programa genera los llamados efectos, que son las mismas hipótesis con los coeficientes de mayoración de acciones γ aplicados. Como estos coeficientes varían en función del carácter favorable o desfavorable del grupo de carga, por cada hipótesis se generan varios efectos. Active la opción "Usar conjunto de hipótesis abreviado" para eliminar esta distinción; así el número de efectos e hipótesis será el mismo.

Por último, existe la opción "Optimizar en función de la naturaleza de la acción", que agrupa todas las cargas permanentes y todas las sobrecargas entre sí (teniendo en cuenta las posibles incompatibilidades). Esta opción reduce drásticamente el número de grupos de carga y puede resultar útil para predimensionados, pero en este caso, el número de efectos a considerar es suficientemente bajo como para no tener que activar esta opción (ya que afecta negativamente a la precisión en el cálculo).

2.4.2.- Cálculo y reajustes.

Una vez ajustadas todas las propiedades de las zapatas, y definidas las hipótesis de cálculo, se puede proceder a calcular la estructura. Si desea ahorrar tiempo en este paso, puede desactivar el cálculo de las barras de hormigón en Datos->Generales->Cálculo (el dimensionado completo de toda la estructura, incluyendo las barras de hormigón, puede tardar unos 9 ó 10 minutos, mientras que calculando sólo la cimentación, este tiempo se reducirá a menos de la mitad).

Para empezar, se puede hacer un dimensionado a partir de las secciones mínimas, cosa que no llevará mucho tiempo, al ser muy reducido el número de efectos. Haga clic en el botón para iniciar el cálculo:

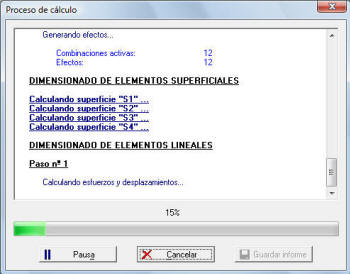

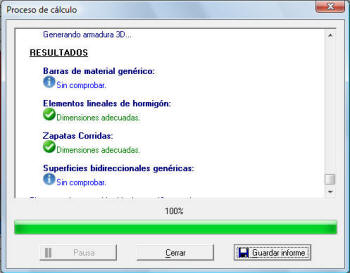

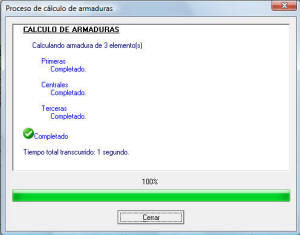

Al concluir el cálculo, en la ventana anterior se le indicará si se ha producido algún error durante el mismo:

Puede consultar rápidamente las dimensiones resultantes utilizando las Etiquetas informativas, activables desde el botón . Con esta herramienta, bastará con pasar el cursor por encima de un elemento para obtener información relativa al mismo en un globo de texto. En cuanto al armado, una forma rápida e intuitiva de saber si el armado es adecuado, es activar su representación 3D desde el botón   (Ver->Ver/Ocultar armaduras->Armadura de Zapatas). Desactivando el modo sólido, o seleccionando una zapata cualquiera, podrá ver la disposición real de las barras:

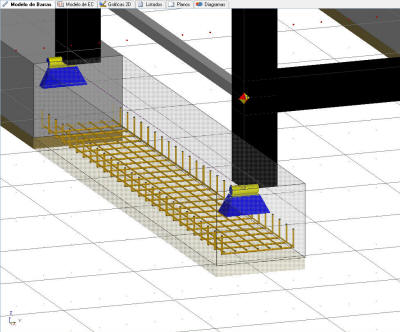

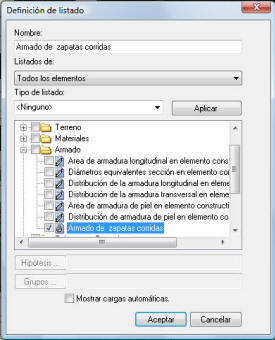

Para ver la cuantía exacta dispuesta en las zapatas, haga clic en el botón para generar un Listado. Seleccione el listado Armado de zapatas corridas, dentro de la categoría "Armado":

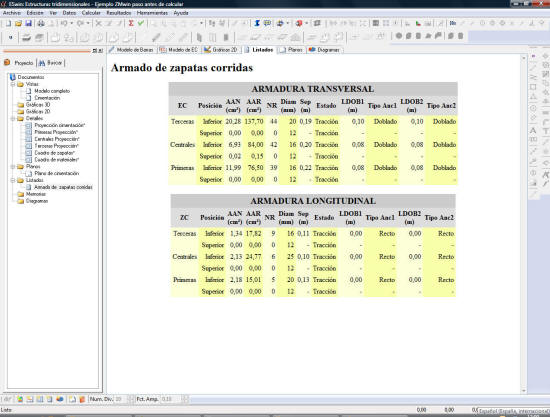

Tras hacer clic en Aceptar, aparecerá en pantalla un listado con un resumen del armado de las zapatas:

Los resultados son los siguientes:

Tenga en cuenta que la solución del cálculo una estructura no es única. Puede ocurrir que si parte de geometrías diferentes a las planteadas en este ejemplo, obtenga resultados diferentes también.

Pues bien, ahora toca adecuar los resultados  para hacer el proyecto más fácil de interpretar. Para ello, el primer paso será fijar las dimensiones de las zapatas, a unos valores razonables:

• Para unificar la profundidad de excavación en las dos primeras zapatas, se le dará 55 centímetros de canto a cada una.
• Las barras dispuestas en las zapatas "Centrales" (Ø25) son muy gruesas. Estos diámetros son poco prácticos de cara a su puesta en obra, de manera que es preferible hacer las zapatas un poco más grandes si con eso se consigue reducir el diámetro de las barras. Así, se forzará un ancho de 80 centímetros a las dos primeras zapatas.
• No será necesario editar la zapata bajo el voladizo, ya que en principio se mantendrán las dimensiones resultantes del cálculo.

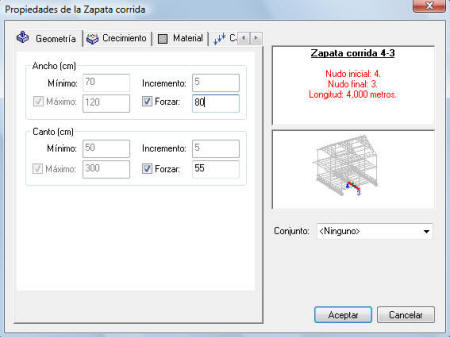

Para fijar el tamaño de una zapata, es necesario dirigirse al Modelo de Barras, y en la solapa "Geometría" del cuadro de diálogo de propiedades, fijar los tamaños mencionados anteriormente:

A continuación, haga clic en Comprobar para calcular la estructura sin alterar las dimensiones de la misma. El programa le indicará si la solución adoptada es válida o no. Lógicamente, las dimensiones indicadas deben resultar adecuadas, ya que son mayores que las necesarias por cálculo. Para consultar los nuevos armados, vaya a la Barra de Proyecto, y desde el menú contextual (clic derecho) sobre el listado generado anteriormente, haga clic en Actualizar.

Volverá a aparecer el listado en pantalla, desde el que podrá comprobar  los nuevos armados:

Puede que el armado resultante del cálculo resulte poco práctico en obra. Por ejemplo, en este caso, parece razonable unificar todas las barras longitudinales a  Ø20. Así, en obra, el ferrallista sabrá que todas las barras de 8,5 metros de largo son Ø20. En cuanto a las transversales, pueden quedarse como han resultado

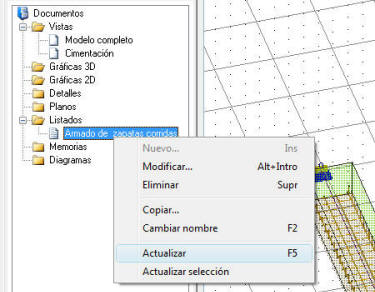

Para modificar los armados no es necesario volver a calcular la estructura. Simplemente seleccione la zapata que desea modificar, y diríjase a Resultados->Plantilla de diámetros->Zapatas corridas, y asigne el diámetro correcto

Seleccione el "Diámetro Inferior Longitudinal" Ø20, en los tres casos y haga clic en Aplicar para saber si es posible utilizar el nuevo armado. Aparece a continuación el cuadro de diálogo "Proceso de cálculo de armaduras" que le informará si existe alguna incidencia durante la comprobación:

Debe mantener activa la opción "Fijar diámetros en comprobación" si no desea perder la información introducida en este cuadro cuando vuelva a comprobar la estructura. Cierre el cuadro "Plantilla de diámetros" haciendo clic en Aceptar, y con la vista 3D del armado, podrá comprobar cómo ha variado el armado de las zapatas. Los resultados obtenidos en este último cálculo son:

Por último, puede comprobar  la estructura con todas las hipótesis de cálculo posibles. Vaya a Datos->Hipótesis de cálculo y desactive las opciones mencionadas en el apartado anterior para ahorrar en número de efectos. A continuación, compruebe la validez de la estructura (). Esta comprobación llevará bastante tiempo, ya que deben resultar aproximadamente unos 4200 efectos, pero es conveniente aplicarla una vez que se tiene todos los elementos dimensionados, para estar seguro de que la estructura está conforme a la normativa vigente.

Llegados a este punto, la cimentación se encuentra diseñada y calculada, y sólo queda generar la documentación necesaria para incluirla en Proyecto.

2.5.- Plano de cimentación.

2.5.1.- Introducción.

En este apartado verá cómo generar un plano de cimentación completo. Un plano es un conjunto de detalles básicos, que el programa genera a partir de la geometría y los datos de la estructura. Para el plano de cimentación, se generarán los siguientes detalles:

• Un plano de planta de la cimentación, a escala 1/50.
• Un detalle de cada una de las zapatas, a escala 1/10.
• Un cuadro de materiales.

Todo esto se incluirá en un formato A1 apaisado. En primer lugar, habrá que crear los detalles. Cada detalle se genera haciendo clic en (Resultados->Crear Detalle); existen tres tipos de detalle:

1.  Planos de proyección: Transforma la vista actual (o una vista predefinida) de la estructura (o parte de ella) en un dibujo 2D. Es una opción realmente útil para representar secciones y detalles de las estructuras.
2. Vista 3D: Es un mapa de bits creado a partir de la vista actual en el área de dibujo; estos detalles son útiles para incluir imágenes de la estructura en un documento, pero no suele ser habitual su presencia en los planos.
3. Detalles tipo: Ciertos módulos de ESwin generan una serie de detalles tipo de los elementos que calculan; estos detalles son esquemas acotados, como planos de planta de forjados, despieces de vigas, o detalles de zapatas, entre otros.

Los detalles son gráficos 2D representados a escala 1:1 (salvo las vistas 3D, que son mapas de bits). Toda la información de los detalles se almacena en un único fichero que contiene un conjunto de capas, cada una de ellas asociada a un detalle; de esta manera, cuando cambia de un detalle a otro, lo que está haciendo en realidad es mostrar unas capas y ocultar otras. Así, si exporta el dibujo a DWG / DXF y luego lo abre en un software de CAD tal como DXwin de iMventa Ingenieros, podrá comprobar que se exportan todos los detalles simultáneamente.

La información contenida en los detalles depende directamente del modelo de cálculo. Así, cuando después de tener un detalle generado, haga una modificación en su estructura, verá como aparece un asterisco junto al detalle que le indicará que es posible que necesite actualizarlo. Sin embargo, existe una serie de capas que son fijas ("Usuario" ); todo lo que dibuje en estas capas se mantendrá aunque realice modificaciones. Estas capas son útiles para dibujar cotas, añadir anotaciones, etc.

Cada uno de estos detalles puede ser incluido en un plano, en el que se representa el formato, se aplica la escala y los estilos de impresión. Cuando genera un plano en DWG / DXF, el archivo contiene únicamente la información del propio plano.

2.5.2.- Detalles.

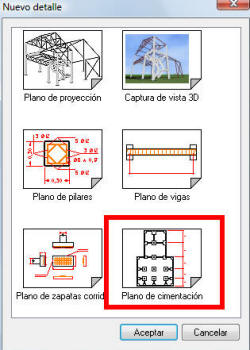

Empezando por el detalle de la planta de la cimentación, haga clic en el botón   para añadir un nuevo detalle al proyecto, y seleccione el Detalle tipo "Plano de cimentación":

AA continuación aparecerá en pantalla el cuadro de diálogo de configuración del detalle, que le permitirá elegir el contenido del mismo. Para este caso será suficiente seleccionar:

• Contorno
• Armado de Zapatas
• Cotas en Zapatas
• Etiquetas en Zapatas
• Ejes
• Usuario 1: Esta capa servirá para crear nuevos dibujos sobre el detalle sin que éstos se pierdan al modificar la estructura. Si tiene pensado poner cotas, anotaciones, esquemas, etc. utilice esta capa.

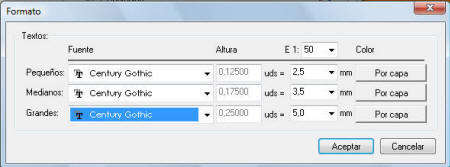

Haciendo clic en el botón Formato, podrá definir el tamaño y la fuente para aplicar en los textos. El cuadro está pensado para la posterior inclusión del detalle en un plano, así que debe tener presente qué escala le dará al detalle para decidir el tamaño de los textos (de todas formas, siempre podrá modificar estos parámetros haciendo clic con el botón derecho sobre el detalle y seleccionando Modificar del menú contextual). Existen tres tipos de texto a definir: Pequeños, Medianos y Grandes:

• Fuente: Elija en el desplegable la fuente que desea aplicar a los textos.
• Escala (E 1:xx): Es la escala que se le dará al detalle dentro del plano (1:50 en este caso).
• Altura: Es el valor de la altura del texto, en unidades de dibujo (1 ud = 1 metro). Este valor se calcula automáticamente al introducir la escala y el valor de la altura real en milímetros (altura que tendrá el texto representado en el plano) en el recuadro adjunto.
• Color: Es el color a aplicar a los textos (un color fijo, o el color de la capa).

Cuando termine de generar el detalle, el programa cambiará a la Solapa Gráficas 2D , donde podrá modificar, si lo desea, el detalle generado; tiene a su disposición las herramientas de dibujo y edición de la Interfaz 2D de los programas de iMventa Ingenieros.

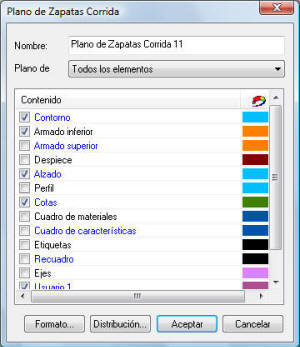

Para crear las secciones tipo de las zapatas puede utilizar los detalles tipo, aunque también podría hacer uso de las proyecciones. Un detalle tipo de zapatas corridas puede contener el alzado, la planta y el perfil de las mismas, con sus armados, despieces y acotados. Cree un detalle de zapatas corridas a partir de "Todos los elementos", que contenga:

• Contorno
• Armado inferior.
• Alzado.
• Cotas
• Capas de usuario, para modificar el detalle si lo desea.

Antes de generar el detalle, proceda a configurar los textos, tal y como se ha comentado para el plano de planta (botón Formato...). Recuerde que para este detalle debe indicar una escala 1:10.

Con estos elementos seleccionados, la aplicación generará un detalle con mucha más información de la necesaria.  Como sólo interesa obtener la sección transversal, puede borrar todos aquellos elementos que no le interesen, seleccionándolos y utilizando la herramienta Edición-> Eliminar (tecla Suprimir). Elimine todos los dibujos del detalle, salvo las secciones transversales de las zapatas. Antes de eliminar las entidades, el programa solicitará una confirmación.

Para editar dibujos en 2D, es muy recomendable que active la Barra de Propiedades  (haga clic con el botón derecho  sobre las barras de herramientas para activarla), ya que ésta contiene numerosas herramientas que le facilitarán la edición del dibujo.

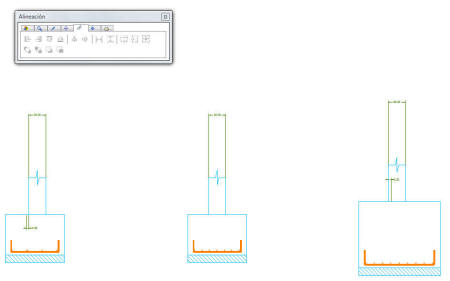

Ahora tiene el detalle con las secciones transversales de las zapatas, pero su orientación no es la adecuada. Para rotar el dibujo, selecciónelo al completo y utilice la herramienta Edición-> Girar, e indique el ángulo de rotación (si tiene el modo Ortogonal activado será muy sencillo dar ángulos de 90º-180º-270º):

El siguiente paso será acotar el detalle con la herramienta Dibujar-> Cota lineal. Antes de dibujar, es recomendable:

• Fije el estilo de acotación igual al resto de cotas del detalle. Para ello, haga doble clic sobre una cota que ya esté en el detalle, y tome nota de su estilo de acotación, (por ejemplo "FIFCT Century Gothic_250256"). Vaya a Herramientas->Estilos de acotación, seleccione el estilo anterior y márquelo como Actual.

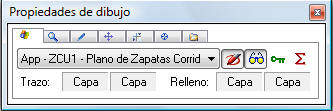

• Utilice la capa de usuario (ZCU1), seleccionándola desde el desplegable de la solapa " Propiedades de dibujo" de la Barra de Propiedades:

En la solapa " Alineación" de la Barra de Propiedades encontrará herramientas para ordenar los dibujos que le permitirán alinear con facilidad las cotas creadas; por ejemplo, para alinear todas las cotas horizontales, selecciónelas y haga clic en .

Tenga en cuenta que todas las modificaciones realizadas en los detalles se perderán cuando vuelva a generarlo. Para que esto no ocurra, cambie todos los dibujos que desea conservar a la capa de usuario (ZCU1).

Para generar el cuadro de materiales, basta con generar un detalle tipo cualquiera y seleccionar sólo el "Cuadro de materiales". Recuerde que la escala definida en el cuadro Formato debe ser la misma que se le de en el plano.

2.5.3.- Composición del plano.

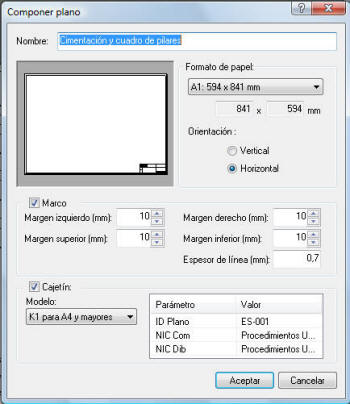

Una vez creados los detalles, puede empezar a componer el plano. Para crear un plano, haga clic en el botón (Resultados->Componer plano). Aparecerá entonces en pantalla un cuadro de diálogo en el que podrá ajustar las opciones de formato del plano:

Las opciones disponibles son las siguientes:

• Nombre: Es el texto que describe el plano, y que se incluirá además en el cajetín del mismo.
• Formato de papel: Escoja un formato A1 en formato Horizontal.
• Marco: Mantenga esta casilla activada para que en el plano se dibuje un marco a la distancia dada por el usuario, y con el grosor de línea indicado.
• Cajetín: En el desplegable encontrará los cajetines disponibles. Los cajetines son entidades tipo símbolo 2D con textos que se actualizan automáticamente en función de los datos del expediente y otros datos del proyecto. Puede crear cajetines personalizados y utilizarlos en planos si los incluye en la librería de símbolos 2D. Para más información al respecto consulte en la ayuda en línea (F1): Componer plano.

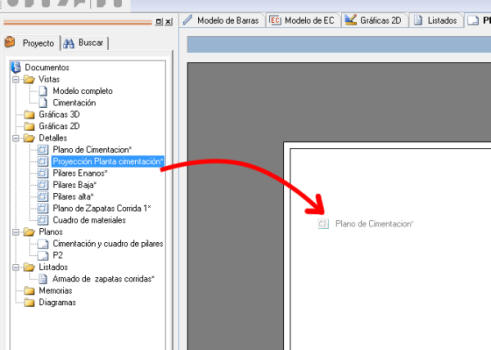

Una vez creado el plano, observará que la aplicación cambia a la Solapa Planos (), y en ella aparece representado el formato en blanco. Para añadir detalles al plano, arrastre sus iconos desde la Barra de Proyecto al formato:

El manejo de la solapa Planos es totalmente distinto la Interfaz 2D de iMventa Ingenieros (solapa Gráficas 2D ), ya que no es más que una vista preliminar del formato, en el que no podrá editar o crear dibujos. Desde la Solapa Planos podrá alinear, ajustar o escalar los detalles haciendo uso de la Barra de Herramientas Planos:

• Para alinear detalles entre sí, utilice los botones - - - - - .
• Para modificar un detalle, haga doble clic sobre el mismo mientras mantiene la tecla Ctrl presionada, o bien selecciónelo y haga clic en el botón . Automáticamente pasará a la Solapa Gráficas 2D , donde podrá editar el detalle.
• Para modificar la escala de cada detalle, utilice los botones (Ampliar),    (Reducir),  (Ajustar). También podrá definir la escala haciendo doble clic en el detalle.

En el directorio de instalación del programa, encontrará el archivo Ejemplo ZMwin (resuelto).es donde podrá encontrar el ejemplo de este manual ya resuelto, con un plano completo de cimentación y cuadro de pilares.
