Acceso.
Esta opción es accesible desde el menú Resultados. Es imprescindible haber calculado antes el proyecto.
Descripción.

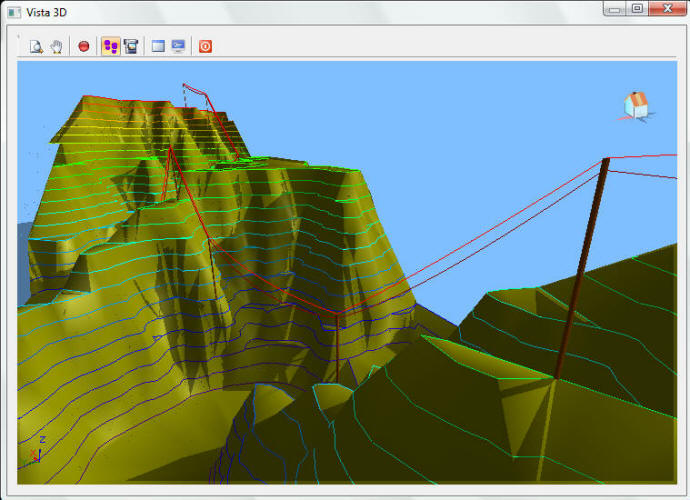

Esta opción genera una vista 3D del terreno a partir de las curvas de nivel. Sobre la representación del terreno se muestran además los apoyos y las flechas máximas (marrón) y mínimas (rojas). de los cables.
Esta representación 3D tiene en cuenta la relación escala vertical / horizontal definida en Datos/Opciones.
Al activar la vista 3D, aparecerá en pantalla la Barra de herramientas gráficas de la interfaz 3D, que le permitirá realizar ciertas modificaciones sobre la representación (cambiar a vista cónica, mostrar las sombras, etc).
