Bases de datos de Accesorios

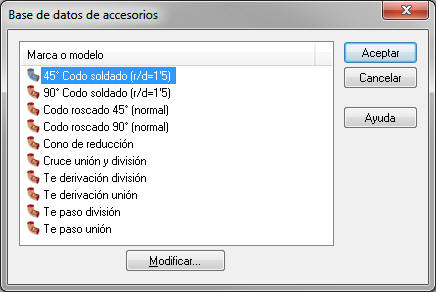

Este cuadro de diálogo permite manipular la base de datos de accesorios donde están almacenadas las pérdidas de carga o longitudes equivalentes para los diámetros de cada uno de los elementos definidos. La base contiene diez elementos usados en la interconexión de tuberías: Codos soldados, codos roscados, reducciones, uniones, y tes con diferentes direcciones y sentidos de los flujos.

El cuadro de dialogo presenta los siguientes campos:

Lista de accesorios: Campo en el que se representan los accesorios disponibles en la base de datos.

Botón Modificar: Permite modificar la serie de diámetros o longitudes equivalentes del accesorio que esté actualmente seleccionado en la lista. Para ello, aparece el cuadro de diálogo Mantenimiento de accesorios, en el que podemos modificar los valores actuales del elemento.

Botón Aceptar: Valida todas las modificaciones realizadas en la base de datos.

Botón Cancelar: Cancela las modificaciones realizadas a la base de datos.

Botón Ayuda: Muestra este texto de ayuda

Mantenimiento de Accesorios

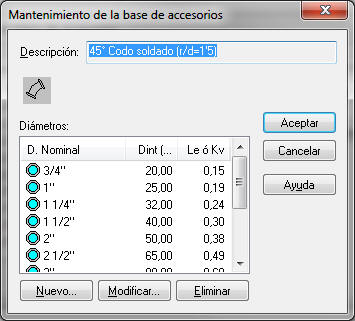

Este cuadro de diálogo contiene para un tipo de accesorio su serie de diámetros. A cada uno le corresponde un diámetro interior en milímetro y la longitud equivalente a tubo recto de igual material y diámetro interior que provoca las mismas pérdidas de carga por fricción.

Descripción: Es la referencia o descripción del accesorio. No es editable.

Lista de diámetros: Esta lista contiene los tamaños disponibles para ese tipo de accesorio. Para cada diámetro aparece su designación habitual, el diámetro interior en milímetros y la longitud equivalente en metros.

Es posible modificar esta lista usando las opciones siguientes:

Botón Nuevo: Permite añadir un nuevo diámetro a la base de datos. Para ello, aparece el cuadro de diálogo Características del accesorio, en el que hemos de introducir los parámetros que definen el nuevo tamaño.

Botón Modificar: Permite modificar los parámetros del accesorio actualmente seleccionado en la lista. Para ello, aparece el cuadro de diálogo Características del accesorio, en el que podemos modificar los valores actuales.

Botón Eliminar: Permite eliminar el diámetro actualmente seleccionado en la lista.

Botón Aceptar: Valida todas las modificaciones realizadas en la base de datos.

Botón Cancelar: Cancela las modificaciones realizadas a la base de datos.

Botón Ayuda: Muestra este texto de ayuda

Características de un Diámetro de Accesorio

Cuadro de diálogo que permite introducir o modificar las características principales de un diámetro de un accesorio.

Campos del cuadro de diálogo:

Diámetro Nominal: Diámetro nominal del accesorio, es decir, su denominación.

Diámetro interior (mm): Diámetro interior, en milímetros.

Longitud equivalente (m): Es la longitud equivalente a tubo recto de igual material y diámetro interior que provoca las mismas pérdidas de carga por fricción que el accesorio.
