Bases de datos: Unidades terminales.	Ayuda TeKton3D

---

Descripción

Esta base de datos contiene las características de los equipos comerciales que pueden utilizarse en TK-CDT como Unidades terminales. Existen

• Radiadores y paneles.
• Unidad interior expansión directa.
• Unidad interior VRV.
• Ventiloconvectores aire-agua.
• Calefactores efecto Joule.
• Sistema de superficies radiantes.
• Deshumectadora compacta.
• Bocas de difusión de aire (esta opción se encuentra en el menú Archivo/Bases de datos/Ventilador/Rejillas y difusores...)

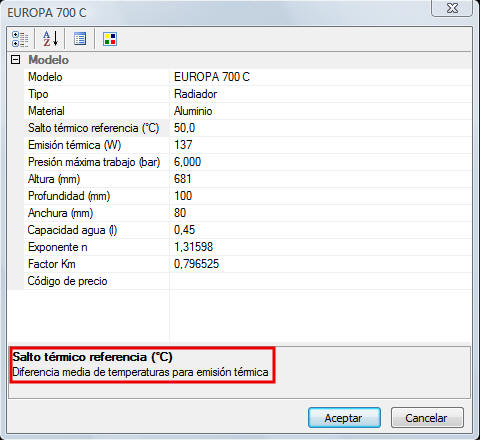

A cada uno de ellos les corresponde una serie de datos que marcan el comportamiento de los mismos durante la simulación de equipos. Estos datos son muy numerosos, y se resumen en el esquema del apartado siguiente. Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos.

Esquema de la base de datos de Unidades terminales.

La base de datos de Equipos se organiza según la siguiente jerarquía:

• Marca
  • Familia o grupo
    • Modelo: contiene los datos básicos del equipo y los datos de cálculo en condiciones EUROVENT. Con estos parámetros definidos es suficiente para realizar una simulación de equipos.
      • Punto de trabajo: Opcionalmente, como alternativa al cálculo para condiciones EUROVENT, existe la posibilidad de definir una serie de puntos de trabajo del equipo, a partir de los cuales se pueden determinar las curvas características de los mismos. Un punto de trabajo se define mediante:
        • Modo de funcionamiento
        • Potencia térmica total
        • Potencia térmica sensible
        • Temperatura seca exterior
        • Temperatura seca interior
        • Potencia eléctrica

A continuación tiene un esquema de los campos que componen las bases de datos de unidades terminales, organizadas por el tipo de equipo. Junto a cada dato aparecen unos iconos que indican el tipo de dato, si se emplea en el cálculo, o si es imprescindible:

Leyenda
	El dato solicitado es un texto cualquiera.
	Debe elegir el dato entre una lista de posibles valores.
	El dato solicitado es un número.
	Serie de valores, separados por barras.
	El dato solicitado se emplea en el cálculo.
	El dato solicitado marca las dimensiones de los símbolos.
	El dato es imprescindible.



Tipo de equipo	Modelo
Radiadores y paneles	Modelo
	Tipo
	Material
	Salto térmico de referencia
	Emisión térmica
	Presión máxima de trabajo
	Altura
	Profundidad
	Anchura
	Capacidad agua
	Exponente "n"
	Factor Km
	Código de precio
Unidad interior expansión directa	Referencia
	Capacidad de refrigeración total
	Capacidad de refrigeración sensible
	Consumo refrigeración
	Capacidad calefacción
	Consumo calefacción
	Características
	Referencia unidad exterior
	Clasificación energética
	Refrigerante
	Carga de refrigerante
	Tipo de compresor
	Tipo ventilador interior
	Caudal de aire
	Presión estática
	Consumo nominal
	Filtro tipo
	Filtro efectividad
	Profundidad
	Frontal
	Altura
	Peso
	Alimentación eléctrica
	Intensidad de arranque
	Código de precio
Unidad interior VRV	Referencia
	Capacidad de refrigeración total
	Capacidad de refrigeración sensible
	Consumo refrigeración
	Capacidad calefacción
	Consumo calefacción
	Características
	Referencia unidad exterior
	Clasificación energética
	Refrigerante
	Carga de refrigerante
	Tipo de compresor
	Tipo ventilador interior
	Caudal aire
	Presión estática
	Consumo nominal
	Tipo de filtro
	Espesor filtro
	Profundidad
	Frontal
	Altura
	Peso
	Alimentación eléctrica
	Intensidad de arranque
	Código de precio
Ventiloconvector aire-agua
	Referencia
	Capacidad de refrigeración total
	Capacidad de refrigeración sensible
	Consumo refrigeración
	Capacidad calefacción
	Consumo calefacción
	Características
	Tipo de ventilador
	Caudal de aire
	Consumo nominal
	Caudal de agua
	Pérdidas de presión
	Tipo de filtro
	Espesor filtro
	Presión sonora
	Profundidad
	Frontal
	Altura
	Peso
	Alimentación eléctrica
	Intensidad arranque
	Código precio
