Descripción

Este apartado del manual de TeKton3D tratará los siguientes apartados comunes a todos los capítulos:

• Punto de vista.
• Plano de trabajo.
• Ayudas al dibujo:
  • Puntos singulares: referencia y entramado.
  • Modo ortogonal.
• Herramientas de dibujo y edición.
• Esquemas de líneas y símbolos.
• Organización del dibujo por capas.

Punto de vista

Durante el proceso de diseño, frecuentemente necesitará cambiar de punto de vista. Existen numerosas herramientas sencillas para modificar el punto de vista:

• Zoom: Son un conjunto de herramientas que permiten acercar o alejar la imagen; las más útiles son las siguientes:
  • Ventana: ajusta la pantalla a un recuadro marcado por el usuario.
  • Previo: vuelve al estado de zoom anterior.
  • Todo: ajusta la pantalla al tamaño del dibujo. También se activa haciendo doble clic en el botón central (o rueda de desplazamiento).
• Vista predefinida: Esta opción, accesible desde el botón desplegable  , gira el modelo hasta mostrarse en una de las 9 vistas predefinidas: planta, alzados, perfiles, y perspectivas. La vista en planta se activa directamente con el tabulador.
• Vista dinámica (): Permite realizar encuadre, zoom, y rotación del punto de vista de forma rápida.

Si desea dibujar rápidamente en 3D, es recomendable que se habitúe a utilizar la Vista dinámica . Esta herramienta es accesible directamente al mantener presionada la tecla Ctrl, y dependiendo del movimiento que realice con el ratón, modificará la vista de una manera u otra:

Botón izquierdo más desplazamiento: Esta combinación produce el arrastre de la imagen hacia cualquier posición de la pantalla. Es lo que tradicionalmente se denomina Encuadre.
Botón derecho más desplazamiento hacia detrás: Tiene como consecuencia un acercamiento de la imagen y reproduce el efecto de un Zoom Acercar.	Botón derecho más desplazamiento hacia delante: Provoca un alejamiento de la imagen y tiene el mismo efecto que un Zoom Alejar.
Botón derecho e izquierdo simultáneamente más desplazamiento hacia delante o hacia detrás: Provoca el giro del punto de vista alrededor de la imagen en el plano vertical.	Botón derecho e izquierdo simultáneamente más desplazamiento hacia un lado u otro: Provoca el giro del punto de vista alrededor de la imagen en el plano horizontal.

La herramienta Centrar vista sitúa el eje de rotación del punto de vista en las entidades seleccionadas. Por ejemplo, si se selecciona un nudo y se utiliza esta herramienta, al variar el punto de vista, dará la sensación de que el nudo está inmóvil, girando el resto del dibujo a su alrededor. Esta opción se activa rápidamente con la tecla C.

Plano de trabajo

Los programas de diseño asistido por ordenador en tres dimensiones se encuentran siempre con un mismo problema: no es posible realizar una representación del espacio tridimensional inequívoca en una pantalla de ordenador, que sólo tiene dos dimensiones.

Esto ocurre porque cada punto de la pantalla 2D, puede representar infinitos puntos del espacio 3D. Por ejemplo, en la figura siguiente aparece un prisma y una pirámide; en pantalla, el punto A y B aparecerán coincidentes. Si el usuario del ordenador quisiera dibujar una línea de B a D ¿cómo sabe que no la está dibujando de A a D?

Para solucionarlo, TeKton3D utiliza el llamado Plano de trabajo. El plano de trabajo es un plano del espacio sobre el que se proyectan todos los puntos que se dibujan en el espacio 3D, de manera que no es posible dibujar fuera del plano de trabajo (salvo que el usuario así lo especifique, o bien marque puntos singulares fuera del plano de trabajo). Entonces, en el ejemplo anterior, si el usuario quiere dibujar la recta BD, tendrá que definir antes un plano de trabajo como puede ser la cara BCD.

Normalmente el usuario empleará planos de trabajo horizontales. Para situar un plano horizontal el único dato que hace falta es la cota Z del mismo; pues bien la casilla Cota sobre planta, situada en la barra de herramientas de ayudas al dibujo le permitirá definir la cota del plano de trabajo actual, indicando la distancia entre el plano y la cota inferior de la planta seleccionada.



Casilla "Cota sobre planta"

Con el botón Actualizar Cota () situado junto a la casilla anterior, situará el plano de trabajo en la cota de la entidad seleccionada.

Para definir un plano de trabajo con una orientación cualquiera, vaya a Herramientas→ Definir Plano de trabajo, o bien seleccione entidades que definan un plano (3 puntos, 2 rectas coplanarias, o una cara plana), y utilice la opción Herramientas→Trabajar en el plano seleccionado.

Conocido el plano de trabajo, puede ser interesante situar el punto de vista de forma perpendicular a dicho plano, para ello, basta con utilizar la opción Ver→Vista ortogonal al plano de trabajo.

Ayudas al dibujo

Puntos singulares: referencia y entramado.

Como podrá ver en el apartado 4 de este manual, como en cualquier otro programa de dibujo, en TeKton3D la geometría del edificio y las instalaciones se define con los puntos que el usuario introduce en el área de dibujo. Antes de entrar en detalle, conviene conocer que existen una serie de ayudas que nos permiten localizar puntos singulares del modelo.

Con los niveles de precisión que maneja la Interfaz 3D, acertar con el cursor en un determinado punto resulta prácticamente imposible. Así, salvo que se dibuje por coordenadas, siempre será necesario tener repartidos por el espacio de trabajo una serie de puntos singulares, que permiten ser marcados con el cursor haciendo clic en algún punto próximo.

Fundamentalmente, existen dos tipos de puntos singulares:

• Puntos de referencia: Son puntos singulares del propio modelo. Pueden ser lugares geométricos: puntos finales y medios de segmentos, centros de circunferencias, intersecciones entre rectas, conexiones de símbolos; o bien posiciones relativas a otras entidades: tangente a una circunferencia, o perpendicular a otra recta. El punto de referencia debe se activa o desactiva a petición del usuario, y puede ser:
  • Fijo (Herramientas→Punto de referencia): La referencia fija busca el punto singular haciendo clic en cualquier lugar de una entidad. Por ejemplo, si se activa la referencia fija "Medio" y se hace clic sobre una línea, se marcará el punto medio sin importar a qué distancia del mismo se haga clic. No es una herramienta práctica para el diseño normal del modelo, pero en ocasiones puede ser interesante utilizarla, cuando resulta complicado localizar un punto determinado. Pulsando la tecla SHIFT desactivará la referencia fija momentáneamente. Existen diversos tipos de referencia fija (final, medio, perpendicular, centro, conexión, etc.) que se pueden elegir en el botón desplegable .
  • Automático : Este tipo de referencia busca el punto singular sólo cuando el cursor está próximo a éste (a una distancia inferior de la distancia de enganche). Para configurar la referencia automática haga clic en o pulse la tecla A.

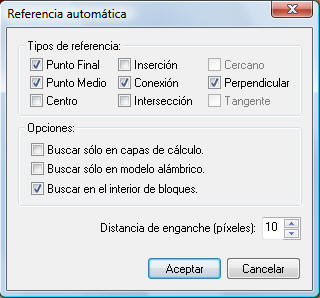

Configuración de la referencia automática

Es importante tener en cuenta que la única manera de dibujar puntos fuera del plano de trabajo es con la referencia activada, ya sea fija o automática.

• Puntos del Entramado: El entramado es una malla plana que se sitúa sobre el plano de trabajo, en cuyos nudos se sitúan puntos singulares. Para configurar el entramado vaya a Herramientas→Definir Plano de Trabajo (), donde deberá indicar una serie de propiedades:
  • Origen: Es el punto del plano de trabajo en el que se inserta el centro del entramado. Puede marcar el origen directamente en el dibujo mediante la opción Designar>>.
  • Rotación: Es el ángulo que determina el eje x del entramado.
  • Paso X, Paso Y: Es el espaciado entre los nudos en las direcciones principales del entramado.
  • Paso Z: Esta distancia se tiene en cuenta cuando se dibujan líneas perpendiculares al plano de trabajo en modo ortogonal (consulte el epígrafe siguiente: Modo Ortogonal), y cuando se mueven los objetos con el teclado.
  • Tamaño X, Tamaño Y: Son las dimensiones totales del entramado.

Para manejar el entramado, existen las siguientes herramientas:

• Ver entramado (F7): muestra el entramado.
• Imantar entramado (F9): activa los puntos del entramado (si no está activa esta opción, los puntos del entramado no serán puntos singulares).

Modo ortogonal

El modo ortogonal hace que las líneas que dibuje en el modelo sigan las direcciones X  o Y del entramado. También puede dibujar líneas perpendiculares al plano de trabajo pulsando la tecla SHIFT. Se activa mediante el botón   o la tecla F8.

Esta herramienta se complementa con la opción Forzar incrementos en modo ortogonal (), que hace que la longitud de las líneas dibujadas en modo ortogonal sean múltiplos de su correspondientes pasos de entramado (X, Y, Z). Para mostrar en tiempo real la longitud de una línea que está dibujando, utilice las Etiquetas informativas de dibujo ()

Dibujando en Modo Ortogonal

Herramientas de dibujo y edición

Dibujo de entidades

Cualquier entidad de cálculo de TeKton3D se representa en el programa por alguno de las siguientes entidades gráficas:

• Líneas (): Son tramos rectos definidos entre dos nudos y pueden representar tuberías, cables, conducciones, etc. Los nudos de las entidades contenidas en capas de cálculo se representan mediante unas esferas de color amarillo (tanto en modelo sólido como alámbrico).
• Símbolos (): Son conjuntos de dibujos más o menos complejos que se emplean para representar componentes, como válvulas, bombas, arquetas, contadores, detectores, extintores, etc.
• Superficies planas: Son caras planas empleadas para representar elementos superficiales (cerramientos, cubiertas, soleras, etc.)
• Prismas: Son cuerpos obtenidos por extrusión de un contorno plano. En TeKton3D se emplean para la representación de espacios.

En realidad, la Interfaz 3D ofrece la posibilidad de dibujar entidades más complejas (caras 3D, cilindros, pirámides, esferas, etc.), pero como entidades de cálculo suelen manejarse las cuatros anteriores.

Las entidades se definen en el área de dibujo marcando puntos:

• Para dibujar una línea se necesitan dos puntos.
• Para dibujar un símbolo también se necesitan dos puntos: el primero define su posición, y el segundo su rotación con respecto al primero.
• Para dibujar una superficie se necesitan al menos tres puntos, pero pueden definirse cuantos puntos necesite el usuario (deben estar todos contenidos en el mismo plano). Existe un tipo particular de superficie, los cerramientos,  cuyo dibujo es más sencillo, ya que el usuario en este caso sólo debe marcar las líneas que definen su base.
• Para dibujar un prisma se necesitan al menos tres puntos contenidos en el mismo plano, al igual que ocurre con las superficies. Una vez dibujada la base el programa pedirá la altura del prisma (salvo que ésta se conozca de forma automática).

Existen dos formas de definir esos puntos en el modelo 3D:

• Haciendo clic con el botón izquierdo del ratón en algún punto del dibujo. El punto señalado sigue unas normas:
  • Si está activado el punto de referencia fijo (), el programa marcará el punto señalado por la referencia, ignorando cualquier otro punto singular (ya sea del entramado o referencia automática). Por ejemplo, si activa la referencia fija "final" y hace clic sobre una línea, el programa tomará el punto final de dicha línea, aunque no esté cerca del ratón.
  • Si está activado el punto de referencia automático (), y desactivado el fijo (), al acercar el cursor a un punto que cumple con las condiciones de la referencia (condiciones como: hay un punto próximo al cursor que es punto final,  punto medio, perpendicular, etc) , junto al cursor aparecerá una cruz que indica que si hace clic en este momento, el programa tomará el punto de referencia, ignorando el entramado si éste está activado. Cuando existen dos puntos superpuestos que cumplen las condiciones de la referencia, el programa tomará como válido el punto que esté más próximo a la pantalla.
  • Si está activada la opción  Imantar entramado (), y desactivado el punto de referencia fijo (), al hacer clic en la pantalla el programa tomará el punto del entramado que quede más próximo al punto donde hizo clic. Sin embargo, recuerde que la referencia automática prevalece sobre el entramado.
  • Si no está activa la opción  Imantar entramado (), ni el punto de referencia fijo (), y no se cumplen las condiciones como para detectar una referencia automática (), el programa tomará exactamente el punto donde haga clic, restringiendo el dibujo al plano de trabajo.
• Por coordenadas: el dibujo por coordenadas permite introducir puntos mediante el teclado numérico. El cuadro Coordenadas es accesible desde el menú contextual () o directamente desde la tecla M. Las coordenadas se pueden introducir de varias formas:
  • Coordenadas Relativas/Absolutas: cuando la opción "Relativas" está activada el punto se define tomando como origen la coordenada del último punto capturado por el programa. Cuando está desactivada, el origen es el punto (0,0,0).
  • Rectangulares / Polares: esta opción permite introducir las coordenadas de dos maneras: con los módulos de los vectores X, Y, Z, que definen su posición (coordenadas rectangulares), o con el módulo (m) de su vector de posición y los ángulos que forma con el plano XY (f) y con el plano XZ (b).

Edición de entidades

Para manejar estas entidades gráficas, la Interfaz 3D pone a disposición del usuario una serie de herramientas, accesibles desde el menú Edición y el Panel de Herramientas Gráficas:

•  Mover (): desplaza las entidades seleccionadas. Para utilizar esta herramienta, seleccione las entidades a desplazar, haga clic en , señale un punto base y para terminar indique el lugar al que debe moverse dicho punto.
• Duplicar (): funciona igual que la herramienta anterior, pero en este caso se realiza una copia de las entidades, en lugar de un desplazamiento.
• Girar (): Gira los elementos seleccionados respecto a un eje perpendicular al plano de trabajo. Para utilizar esta herramienta, seleccione las entidades a girar, haga clic en , marque el punto que define el eje de rotación, y mueva el ratón hasta obtener la nueva posición, haciendo clic de nuevo para terminar (también puede utilizar la opción Fijar rotación del menú contextual, para fijar un cierto ángulo).
• Girar 3D (): Permite girar entidades respecto a un eje cualquiera. Se utiliza igual que la opción anterior, con la diferencia de que para definir el eje de rotación es necesario marcar dos puntos.
• Escalar (): Modifica el tamaño de las entidades seleccionadas. Seleccione las entidades a escalar, haga clic en , marque el punto que permanecerá fijo, mueva el ratón hasta conseguir el tamaño deseado, y haga clic de nuevo para terminar. También puede utilizar la opción Fijar factor de escala del menú contextual.
• Simetría (): Transforma las entidades seleccionadas en una copia simétrica. Para utilizar esta opción, seleccione las entidades, haga clic en , y marque los dos puntos que definen el eje de simetría.
• Paralela (): Esta opción crea líneas paralelas a partir de una selección, a una cierta distancia. Para el manejo de esta herramienta es útil el manejo de las coordenadas polares.
• Esquina (): Esta opción prolonga dos líneas hasta que estas se encuentran. Si las dos líneas están en el mismo plano, quedarán conectadas. En el caso de líneas que no están en el mismo plano, las rectas se prolongarán igualmente hasta que su proyección vertical coincida; puede trazar un tramo de unión entre ambas líneas, si activa la opción Crear unión del menú contextual. Esta opción es muy útil para unir tuberías horizontales que están en cotas distintas mediante un montante.
• Prolongar (): Esta opción prolonga la primera línea seleccionada sobre la segunda. Aunque las dos líneas estén en el mismo plano, no quedarán conectadas.
• Partir (): Divide una línea en el punto indicado. Para utilizar esta herramienta, seleccione la línea a dividir, haga clic en y marque el punto por donde quiere partir la línea. Si selecciona varias líneas, se partirán todas a la vez.
• Recortar (): Divide los espacios (prismas) y las particiones horizontales (superficies) mediante una polilínea que determina un plano de corte.
• Unir (): Une líneas, superficies y prismas. Es una herramienta muy útil para editar la configuración de particiones horizontales y espacios.

Las herramientas de edición se complementan con dos opciones del menú contextual:

•  Herramienta continua (): la herramienta se continúa ejecutando hasta que el usuario pulsa ESC o selecciona Terminar en el menú contextual. Es una opción muy útil cuando se trata de partir una línea en varios puntos, o se quiere duplicar varias veces una misma entidad.
• Crear copia: En aquellas herramientas que transforman las entidades seleccionadas en otras distintas (Girar, Girar3D, Simetría, Escalar), existe la posibilidad de mantener las entidades originales activando esta opción.

Esquemas de líneas y símbolos

Las instalaciones se definen por medio de sencillos esquemas de líneas y símbolos. Para constituir correctamente un esquema, los símbolos y las líneas deben unirse mediante la coincidencia exacta de unos puntos singulares de cada entidad llamados conexiones.

Las conexiones de una línea son sus dos nudos extremos, representados en el programa con una esfera de color amarillento. Así, si se desea conectar una tubería a otra por un punto intermedio, será necesario partir la tubería en dicho punto (Edición→Partir).

El usuario podrá comprobar si una línea está o no partida, simplemente seleccionándola.

Existe otra posibilidad que evita utilizar la opción "Partir" del menú Edición. Consiste en activar la opción "Partir al dibujar" del menú contextual; de esta manera, si el usuario tiene dibujada la tubería A, al dibujar la B automáticamente se partirá la primera, quedando las tuberías correctamente conectadas.

Las conexiones de un símbolo serán uno o varios puntos del mismo, dependiendo su situación del símbolo que se trate. Puede localizar los puntos de conexión de un símbolo utilizando la referencia fija o automática.

Organización del dibujo por capas

Estructura de capas y gestión de la misma

Cada capítulo de TeKton3D organiza el dibujo mediante una estructura de capas. Las capas son conjuntos que agrupan entidades gráficas, normalmente relacionadas entre sí. Las capas tienen una serie de atributos, que son:

• Activa: Siempre que se cree una entidad de dibujo nueva, se añadirá a la llamada "Capa activa".
• Visible: Para que una capa aparezca representada en el área de dibujo, debe ser "Visible".
• Bloqueada: Las entidades que pertenezcan a una capa bloqueada no pueden ser editadas ni seleccionadas. Este atributo es útil para capas que servirán como referencia. Una capa bloqueada puede ser activa y visible.
• Cálculo: Todas aquellas entidades que pertenezcan a una capa de cálculo serán tenidas en cuenta por TeKton3D para construir el modelo de cálculo. En este tipo de capas deben incluirse elementos tales como los espacios, cerramientos, tuberías, elementos de las instalaciones, recorridos de evacuación, etc.
• Automática: Existe una serie de capas generadas de forma automática por el programa que no pueden ser modificadas ni eliminadas. Estas capas se distinguen de las demás por llevar el icono en color rojo.
• Color: Es un color general que se aplica en todas las entidades pertenecientes a una capa (en las que no se indique lo contrario).

Normalmente el usuario no deberá preocuparse de la gestión de capas, ya que cada capítulo genera de forma automática una estructura que permite realizar el diseño con sencillez. En el capítulo Edificio, se genera la capa TEKTON3D_EDIFICIO, que es de cálculo, y aparece como activa por defecto. Por cada planta del edificio se genera una capa bloqueada que no es de cálculo (por defecto en un color anaranjado) en la que se añaden los planos de planta, importados de un formato DXF/DWG (la estructura de capas del archivo original se pierde). En el resto de capítulos, se genera igualmente una capa de cálculo, que aparece como activa, en la que se deben incluir todas las entidades del modelo; en estos casos no es necesario introducir de nuevo los planos de referencia, puesto que los definidos en el Edificio son visibles desde cualquier capítulo.

No obstante, el programa le deja libertad para crear o modificar la estructura de capas de cada capítulo. Para gestionar las capas, acceda a la opción Herramientas→ Gestión de capas.

Gestión de las capas con el Panel de Capas

Para agilizar el trabajo con TeKton3D, la Interfaz 3D del programa introdujo el Panel de capas, que permite modificar el color, la visibilidad o el bloqueo de las capas, sin necesidad de salirse del dibujo 3D.

Además de poder modificar el estado de las capas, en este panel existe un menú contextual específico que permite, entre otras cosas:

• Filtrar el contenido del panel, eliminando del mismo las capas vacías
• Seleccionar todas las entidades de una capa concreta.
• Aislar una capa (opción Sólo está desbloqueada), es decir, bloquear todas las capas menos la capa señalada. También se puede hacer el proceso inverso.

El panel de capas está integrado dentro del Panel de herramientas gráficas (ver capítulo 1.3).
