Capítulo 4.3.- Aislamiento acústico - Opción general (TK-HR)

Contenido de este capítulo

• Definir los datos generales del proyecto.
• Zonificación y Unidades de uso.
• Caracterización de los recintos o espacios.
• Definición de cerramientos y elementos constructivos.
• Reconocimiento automático de flancos entre espacios.
• Calcular aislamiento acústico por la opción general.
• Generación de la documentación.

1.- Definir los datos generales del proyecto

En datos generales definir el índice de ruido día en función de los mapas de ruido de la localidad:

2.- Zonificación y Unidades de uso

Para la justificación del Aislamiento acústico mediante el TK-HR, el edificio debe estar completamente modelado y subdividido en todos los locales que lo componen. Esta zonificación característica del DB-HR es muy importante considerarla a la hora de insertar los Espacios en el programa. Cada espacio o recinto pertenecerá a un único mismo tipo.

Una vez creado los diferentes espacios, se procederá a la definición de las Unidades de uso, creándolas o seleccionándolas en las propiedades de dichos recintos. En edificios de vivienda cada una de ellas se debe definir como una unidad de uso. No es necesario agrupar los locales de las zonas comunes.

3.- Caracterización de los recintos o espacios

En la pestaña, Clasificación HR, de las propiedades de cada espacio, se debe indicar cómo está caracterizado, según la clasificación definida en el DB-HR.

En un edificio de viviendas, los recintos protegidos son las estancias (salón, comedor…) y dormitorios, donde el resto de los espacios de la vivienda se pueden dejar "SIN SELECCIÓN", debido a las comprobaciones que se realizarán.

En el caso de las zonas comunes del edificio es necesario especificar:

• Escaleras, pasillos vestíbulos se tratan como “Zonas comunes”.
• Hueco de ascensores, como “Recinto ascensor sin maquinaria”.
• Cuarto de maquinaria del ascensor como “Recinto ascensor con maquinaria”.
• Cuartos de instalaciones como “Recinto de instalación”.
• Locales comerciales se tratan como “Recintos de actividad”.
• Aparcamientos y garajes son “Recintos de actividad”.

4.- Definición de cerramientos y elementos constructivos

Al insertar los cerramientos del edificio, con sus elementos constructivos, es importante que todos los cerramientos tengan definidos sus parámetros acústicos, bien sean calculados, bien definidos a través de datos de ensayos acústicos o bien por similitud con los elementos constructivos del Catálogo de Elementos Constructivos del CTE desarrollado por el Instituto de la Construcción Eduardo Torroja.

5.- Reconocimiento automático de flancos entre espacios

Con todos los elementos creados y definidos del edificio correctamente, y para el caso del cálculo del aislamiento acústico por la opción general, se tendrá que realizar un reconocimiento de las distintas uniones (flancos) entre los diferentes recintos que se vaya a comprobar. Para ello el programa tiene una herramienta en el menú Datos denominada, HR - Opción general: Definición de Flancos...

A través del cuadro de diálogo que se abre se podrá realizar el reconocimiento automático de flancos y editarlos en caso de que se necesite puntualmente.

Lo primero que se debe hacer es generar la Lista de espacios, y una vez que aparezcan todos los que deben comprobarse, seleccionarlos y pulsar sobre el botón, Flancos de espacios seleccionados. Como resultado TeKton3D deberá reconocer los flancos de cada pareja de espacios a comprobar. Si hay flancos que no se reconocen, se pueden revisar manualmente; aunque no es necesario para continuar el proceso de cálculo.

Por ejemplo, si se selecciona uno de la lista y se pulsa sobre el botón, Flancos a recintos interiores, se abrirá la siguietne ventana con la información sobre los espacios colindantes, el número de aristas comunes y si el flanco ha sido generado correctamente.

Si selecciona uno de dichos espacios receptores, podrá conocer información sobre los flancos o uniones que están definidos. Los campos de la tabla nos puede ayudar a conocer cómo se han creado los flancos y si su estado es correcto para el cálculo. Seleccionando uno de éstos, se podrá Editar... en un cuadro de diálogo como el de la siguiente imagen:

6.- Calcular aislamiento acústico por la opción general

Ya se estará en disposición de realizar un primer cálculo con la opción del menú Calcular/HR - Aislamiento acústico/Opción general. El cuadro de progreso mostrará, en caso de que las haya, errores y advertencias, al igual que en el panel de Errores.

7.- Generación de la documentación

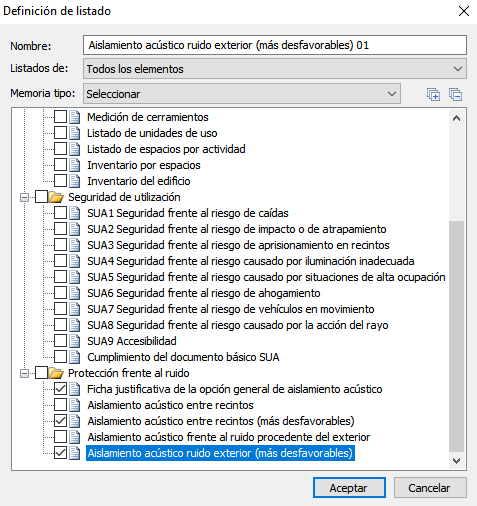

La documentación consta de una memoria con la ficha justificativa que aparece en el DB-HR, más una ficha por cada pareja de espacios y otra ficha por la justificación de cada espacio exterior y en medianera. Para reducir la cantidad de documentación se pueden genera los listados resumidos que contienen las parejas de recintos más desfavorables de cada tipo.
