Gráficas de resultados de CTE-HE

Ámbito

Este tipo de gráfica sólo está disponible si tiene licenciado el módulo TK-EHU - Análisis de resultados de CTE-HE. Las gráficas de resultados son un tipo particular de Detalle de TeKton3D. Podrá generar este tipo de gráficas cuando haya analizado un fichero de resultados de la herramienta unificada CTE-HE con la opción de menú Calcular / Análisis de resultados CTE-HE ().

Acceso

Este tipo de gráficas se generan de dos formas:

• Automáticamente, tras ejecutar Calcular / Análisis de resultados CTE-HE ().

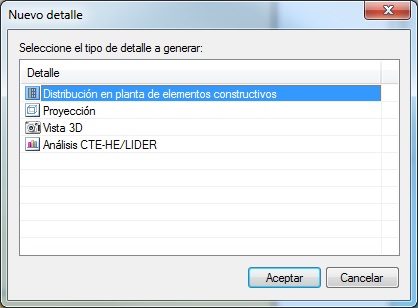

• Como un detalle normal, desde Resultados/Crear detalle, seleccionando la opción Análisis CTE-HE/LIDER.

Descripción

Las gráficas de análisis de resultados de CTE-HE permiten ver en pantalla los resultados de los cálculos realizados con la herramienta unificada. Son instrumentos muy útiles para encontrar la razón o razones por las que un edificio no cumple los requisitos de HE0 y HE1.

Gráficas generadas automáticamente tras el proceso de análisis:

• Componentes - Calefacción - : Muestra la demanda energética anual de calefacción negativa para cada componente térmico del conjunto del edificio. Se trata de las pérdidas de calor en época invernal, y que por tanto aumentan la demanda de calefacción.

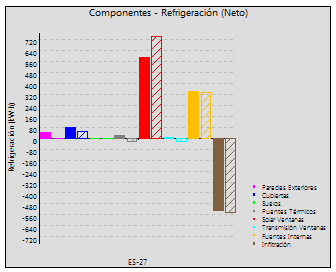

• Componentes - Refrigeración + : Muestra la demanda energética anual de refrigeración positiva para cada componente térmico del conjunto del edificio. Se trata de las ganancias de calor en época estival, y que por tanto aumentan la demanda de refrigeración.

CTE-HE agrupa los componentes térmicos de la siguiente manera:

• Paredes exteriores: Transmisión a través de los cerramientos de fachada.
• Cubiertas: Transmisión a través de las cubiertas y forjados soleados.
• Suelos: Transmisión a través de las soleras y forjados interiores.
• Puentes térmicos: Transmisión a través de los puentes térmicos.
• Solar Ventanas: Radiación solar a través de huecos semitransparentes.
• Transmisión Ventanas: Transmisión a través de huecos semitransparentes.
• Fuentes Internas: Ganancias de calor debidas a ocupantes, iluminación y equipos.
• Infiltración: Ganancias/pérdidas por las renovaciones de aire exterior debida a ventilación natural, controlada o infiltraciones.

Qué hacer si mi edificio no cumple en Calefacción

La gráfica Componentes - Calefacción - nos dará las claves para saber cómo mejorar el edificio. Para ello identificar los componentes que más contribuyen a la demanda y actuar del siguiente modo:

• Paredes exteriores: Mejorar el coeficiente de transmisión térmica de las fachadas.
• Cubiertas: Mejorar el coeficiente de transmisión térmica de las cubiertas.
• Suelos: Mejorar el coeficiente de transmisión térmica de los suelos.

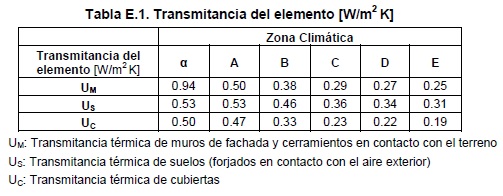

El Apéndice E del CTE-HE1 aporta valores orientativos de los parámetros característicos de la envolvente térmica para el predimensionado de soluciones constructivas en uso residencial:

• Puentes térmicos: Mejorar los puentes térmicos, eligiendo si es posible aquellos en los que el aislamiento no se interrumpe (ver documento DA-DB-HE-3_Puentes_termicos).

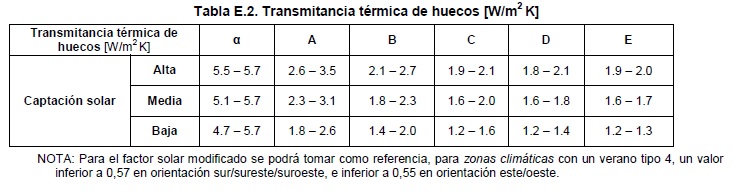

• Transmisión Ventanas: Mejorar el coeficiente de transmisión térmica para huecos semitransparentes. De acuerdo al mismo Apéndice E citado anteriormente:

• Infiltración: Siempre que sea posible, ajustar el nivel de ventilación definido en los "Datos Generales" de la herramienta unificada al mínimo posible. Por defecto este programa toma 0,63 renovaciones/hora para edificios residenciales, aunque conviene revisar si se pueden aceptar valores inferiores.

Como segunda alternativa para reducir los niveles de infiltración está la mejora de las carpinterías de los huecos: Desde la base de datos de definición de Huecos, ajustar la Permeabilidad al aire (m³/h·m² a 100 Pa) a la clase de ventana de acuerdo a la norma UNE-EN 12207:

Qué hacer si mi edificio no cumple en Refrigeración

La gráfica Componentes - Refrigeración - nos dará las claves para saber cómo mejorar el edificio. Para ello identificar los componentes que más contribuyen a la demanda y actuar del siguiente modo:

• Solar Ventanas: Para reducir la demanda debida a la radiación a través de los huecos acristalados reducir el factor solar de las ventanas mejorando las características del vidrio, o bien definir dispositivos de sombra: Toldos, lamas, voladizos o salientes. Es de utilidad el documento DA-DB-HE-1_-_Calculo_de_parametros_caracteristicos para obtener valores medios anuales de los factores de sombra que provocan algunas de estas protecciones solares.
• Fuentes Internas: Sólo para edificios de uso no residencial, desde la Herramienta Unificada se pueden modificar los parámetros de iluminación de cada espacio. La demanda debida a las fuentes internas se puede reducir disminuyendo la potencia instalada de iluminación en w/m².
• Paredes exteriores, cubiertas y suelos: Mejorar el coeficiente de transmisión térmica de los elementos de la envolvente. Es de utilidad el Apéndice E del CTE para obtener los valores aconsejados en función de la zona climática.

TK-EHU también permite generar los siguientes tipos de gráficas:

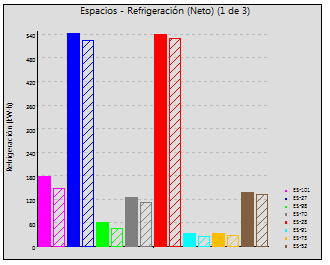

• Demanda espacios:  Muestra la demanda energética anual del edificio, en los espacios indicados por el usuario. Las gráficas se encuentran ordenadas de mayor a menor diferencia entre la demanda del edificio objeto (relleno sólido) y la del de referencia (relleno rayado).
•
• Demanda térmicos: Muestra la demanda energética anual de cada componente térmico de cada espacio. CTE-HE agrupa los componentes térmicos de la siguiente manera:
  • Paredes exteriores: Transmisión a través de los cerramientos de fachada.
  • Cubiertas: Transmisión a través de las cubiertas y forjados soleados.
  • Suelos: Transmisión a través de las soleras y forjados interiores.
  • Puentes térmicos: Transmisión a través de los puentes térmicos.
  • Solar Ventanas: Radiación solar a través de huecos semitransparentes.
  • Transmisión Ventanas: Transmisión a través de huecos semitransparentes.
  • Fuentes Internas: Ganancias de calor debidas a ocupantes, iluminación y equipos.
  • Infiltración: Ganancias/pérdidas por las renovaciones de aire exterior.
•

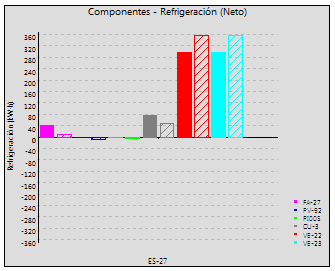

• Demanda envolvente:  Compara la demanda energética anual de los componentes de la envolvente térmica de cada espacio. La denominación de los componentes será la misma que la empleada en CTE-HE, salvo en edificios definidos en TeKton3D y exportados posteriormente a CTE-HE, en cuyo caso se mantiene la nomenclatura de TeKton3D.
•

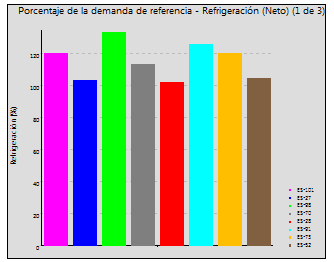

• Porcentaje espacios: muestra el porcentaje de la demanda de cada espacio del edificio objeto en relación a la del edificio de referencia.
•
• Porcentaje térmicos: representa de forma gráfica la diferencia entre la demanda objeto y la de referencia (para edificios de uso no residencial), relativas a la demanda total del edificio, desglosando el resultado para cada uno de los componentes térmicos de cada espacio. En caso de un edificio que no cumpla el DB-HE1, esta gráfica muestra claramente cuál es el componente térmico que provoca el no cumplimiento en un espacio.
•

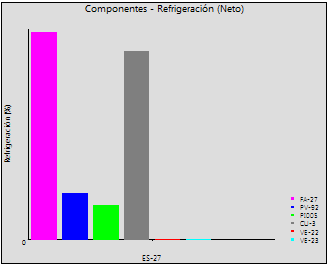

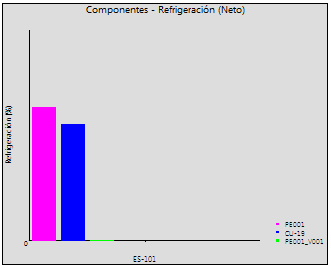

• Porcentaje envolvente: Para cada uno de los elementos que forman la envolvente térmica del espacio, se muestra el cociente entre la diferencia de la demanda objeto frente a la demanda de referencia, y la diferencia existente entre las demandas totales del edificio (objeto - referencia):
• P(%)=100·(D_esp,obj-D_esp,ref.)/(D_edf,obj-D_edf,ref.)
• Las barras con valores superiores representan a los elementos de la envolvente que más afectan al incumplimiento de la exigencia HE1. Cuando el archivo de resultados procede de una exportación a CTE-HE desde TeKton3D, las etiquetas de los elementos corresponden a las referencias de los elementos constructivos definidas en TeKton3D.
•

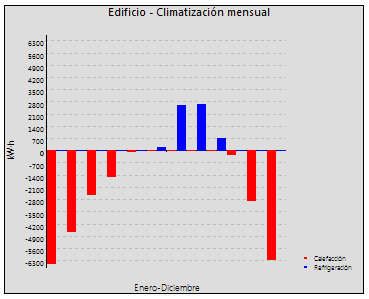

• Demanda mensual del edificio: muestra la demanda energética del edificio en kWh/m², en cada mes del año. Los valores negativos son demandas de calefacción y los positivos demandas de refrigeración. Esta gráfica es independiente de los espacios seleccionados (aunque hay que tener como mínimo uno seleccionado), porque indica resultados globales de todo el edificio.
•

Cuando cree una gráfica desde cero, accederá a un cuadro de diálogo donde se le pide el tipo de gráfica y estos otros parámetros:

• Espacios: espacios que desea que aparezcan en los resultados.
• Refrigeración: marque esta casilla si desea extraer resultados de refrigeración.
• Calefacción: marque esta casilla si desea extraer resultados de calefacción.
• Cal. +: marque esta casilla si desea extraer resultados positivos de calefacción (ganancias de calor en época invernal que reducen la demanda de calefacción).
• Cal. -: marque esta casilla si desea extraer resultados negativos de calefacción (pérdidas de calor en época invernal que aumentan la demanda de calefacción).
• Ref. +: marque esta casilla si desea extraer resultados positivos de refrigeración (ganancias de calor en época estival que aumentan la demanda de refrigeración).
• Ref. -: marque esta casilla si desea extraer resultados negativos de refrigeración (pérdidas de calor en época estival que reducen la demanda de refrigeración).
• Valores netos: esta casilla permite elegir entre los valores "netos" de los resultados de LIDER (diferencia neta entre las demandas positivas y negativas, ya sean de calefacción o de refrigeración), o mostrar sólo los valores positivos (refrigeración) o negativos (calefacción).
• Ordenar de más desfavorable a más favorable: esta opción hace que los espacios más desfavorables (aquellos con mayores diferencias entre la demanda objeto y la de referencia) salgan los primeros (a la izquierda).
• Sumar espacios en la misma gráfica: Utilizando esta opción se muestra una sólo gráfica en la que se suman las demandas de todos los espacios seleccionados en la lista "Espacios".

Cuando utilice la opción de menú Calcular / Análisis de resultados CTE-HE (), el programa generará automáticamente los 2 primeros tipos de gráfica a partir de todos los espacios del edificio.
