Introducción.

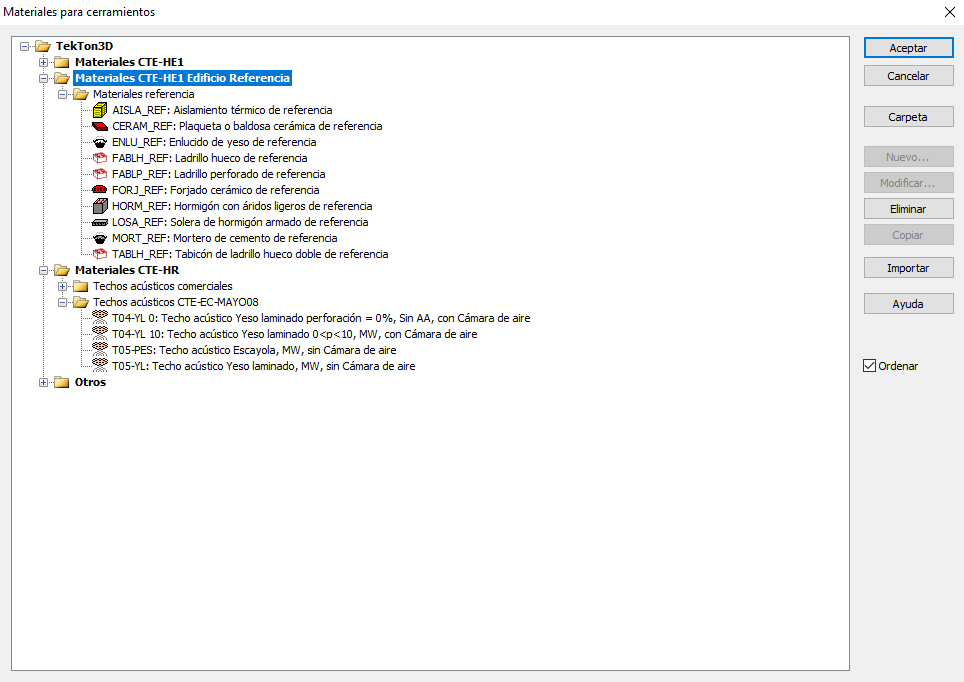

Esta base de datos sirve para almacenar los tipos de materiales que posteriormente serán utilizados para configurar un determinado elemento constructivo. Se trata de una base de datos abierta, que permite añadir nuevos materiales, eliminarlos o modificar sus propiedades. Se encuentran clasificados en:

1. Materiales para cerramientos.
2. Materiales para huecos.

Se encuentran clasificados en carpetas, en función de su composición o sus usos más comunes.

• Nuevo: Permite añadir un nuevo material a la lista a una carpeta determinada.
• Modificar: A través del cuadro de diálogo "Edición de un material", es posible modificar los datos del material seleccionado actualmente en la lista. Los materiales de la carpeta Materiales CTE-HE1 no son modificables.
• Eliminar: Elimina el material actualmente seleccionado en la lista, no sin antes aparecer un mensaje de confirmación.
• Aceptar: Completa todas las modificaciones realizadas.
• Cancelar: Cancela todas las modificaciones realizadas en la lista.
• Importar: Nos permite importar una base de datos de materiales externa (*.XML del programa LIDER o Materiales *.ECX)
• Carpeta: Nos permite crear una nueva carpeta personalizada donde ir añadiendo o clasificando los materiales a nuestro gusto. Es recomendable que cualquier material adicional que queramos introducir lo tendremos que colocar en una nueva carpeta que cuelgue de la carpeta principal "TekTon3D". Dentro de esa carpeta iremos creando nuevas carpetas donde si podremos ya incluir los nuevos materiales.

Cuando pulsemos el botón "Nuevo" nos aparecerá la pantalla de edición de propiedades de material, donde introduciremos las características y propiedades del nuevo material. Se procedería de igual forma si queremos editar las propiedades de un material ya creado, pero pulsando el botón "Modificar".

Edición del material para cerramientos.

En este caso el cuadro de diálogo Edición del material se divide en dos solapas:

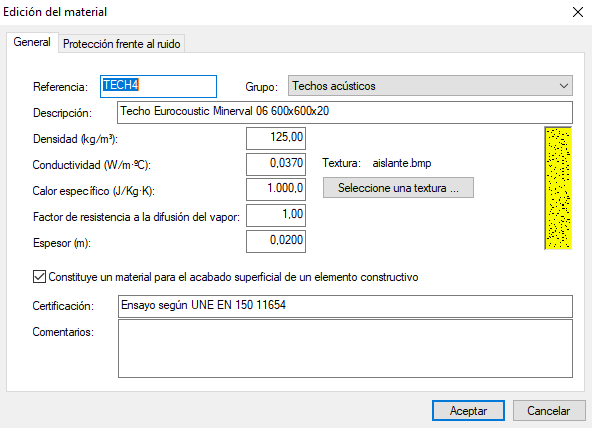

Solapa "General".

• Referencia: Nombre con el que se identificará al material en la base de datos.
• Grupo: Fábrica de ladrillos, metales, plásticos,...
• Descripción: Breve resumen de la composición y características del material.
• Densidad, conductividad térmica, calor específico, resistencia a la difusión, espesor, certificación, comentarios.
• Textura: Imagen de la textura del material. Podemos importar un archivo Bitmap del exterior para representar la textura.
• Constituye un material para el acabado superficial de un elemento constructivo: activando esta casilla se estará indicando que el material editado puede utilizarse como acabado superficial de elemento constructivo. Cuando en un determinado espacio se va a seleccionar su acabado (de cara a la comprobación del tiempo de reverberación y absorción acústica), el programa sólo permitirá elegir entre aquellos materiales de la base que tengan esta casilla activada. La activación de esta casilla permite activar la solapa Protección frente al ruido.

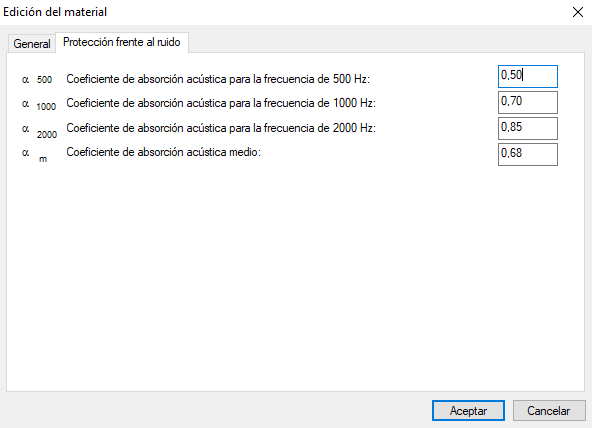

Solapa "Protección frente al ruido".

Esta solapa se mostrará sólo en aquellos materiales que puedan emplearse como acabados de un elemento constructivo. En ella el usuario podrá definir los coeficientes de absorción acústica del material para distintas frecuencias (en el cálculo exigido por el DB-HR sólo es necesario conocer el Coeficiente de absorción acústica medio).

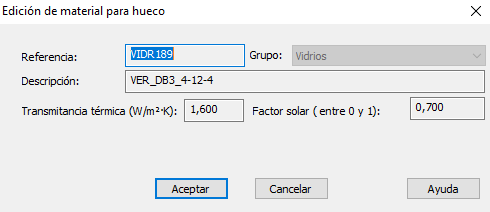

Edición de material para hueco.

En el caso de huecos, los datos a introducir serán:

• Referencia: Nombre con el que se identificará al material en la base de datos.
• Grupo: Vidrios, carpinterías, voladizos, toldos,...
• Descripción: Breve resumen de la composición y características del material.
• Propiedades: las propiedades variarán en función del grupo:
  • Vidrios:
    • Transmitancia térmica
    • Factor solar.
  • Carpinterías:
    • Transmitancia térmica
    • Absortividad
    • Clase de permeabilidad según UNE-EN 12.207:2000
    • Permeabilidad al aire
  • Lamas horizontales / verticales:
    • Separación entre lamas
    • Anchura de lamas
    • Ángulo, con respecto a la vertical en lamas horizontales y con respecto a la horizontal en lamas verticales.
  • Toldos tipos A / B:
    • Opacidad del tejido
    • Ángulo del toldo con respecto al plano vertical.
  • Voladizo:
    • Dimensión L: longitud del voladizo.
    • Dimensión D: distancia del borde superior del hueco a la base del voladizo.
  • Retranqueo:
    • Retranqueo (medida del desplazamiento del hueco con respecto a la fachada.
