Gestión de Bases de Datos Tipo.	Ayuda TeKton3D

---

Existe una serie de bases de datos que siguen todas la misma estructura: los datos se organizan en carpetas llamadas familias, cada una de las cuales contiene una serie de modelos, y cada modelo a su vez, una gama de diámetros / dimensiones  (salvo en aquellas bases en las que no tenga sentido, como aparatos y diagramas ACS).

A los modelos se les asignan unos datos genéricos (relativos al material) para toda la gama de diámetros / dimensiones, mientras a éstos se les asignan únicamente los datos que dependen de la geometría (diámetros, espesor, presión de trabajo, etc.). Por ejemplo, al modelo de tubería AL/PE-RT clase 1se le asignará una cierta conductividad térmica, que será igual para todos los diámetros de la serie.

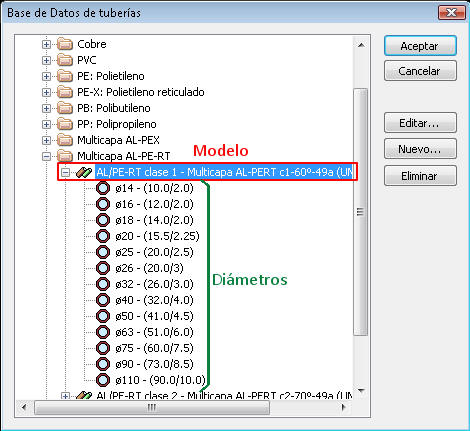

 Las carpetas, modelos y diámetros se representan por un esquema tipo árbol:

En la parte derecha de la ventana se sitúan los botones que permiten gestionar la base de datos:

• Aceptar / Cancelar: Estos botones cierran la ventana, guardando los cambios (Aceptar) u omitiéndolos (Cancelar).

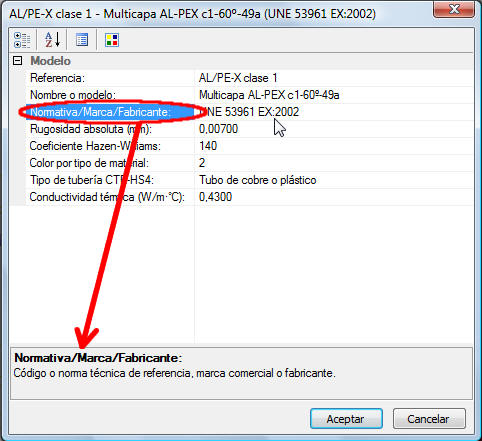

• Editar: Este botón se activa cuando se selecciona un modelo o un diámetro en el esquema tipo árbol, y al utilizarlo aparecerá en pantalla una ventana que permite editar los parámetros del registro seleccionado. Esta ventana contiene una tabla con los campos que se pueden editar; al hacer clic sobre cualquiera de ellos, en la parte inferior de la ventana aparece una breve explicación del significado del campo que se está modificando. Las unidades en las que se introducen los datos son las definidas en Datos -> Unidades (especificadas además entre paréntesis).

• Nuevo: Crea un nuevo elemento en la base de datos:

  • Si está seleccionado un modelo, crea un diámetro.

  • Si está seleccionada una familia, crea un modelo.

  • Si está seleccionado el directorio principal, creará una familia nueva.

• Eliminar: Borra de la base de datos el elemento seleccionado.
