Descripción.
Esta opción añade a la instalación un compresor de aire, que constituye el origen de la instalación.

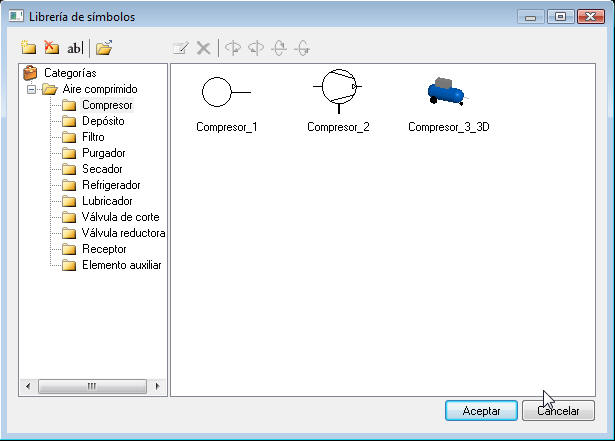

El compresor se representa mediante un símbolo 3D que podrá elegir en el cuadro de diálogo Librería de símbolos que se abre al acceder a esta opción de menú.
El escoger uno u otro símbolo del cuadro anterior no influirá en el cálculo, sólo en la representación gráfica. Tenga en cuenta que si utiliza símbolos 3D, el programa necesitará más recursos de su equipo, por lo que en caso de tener un equipo con pocas prestaciones, es recomendable la utilización de los símbolos 2D. De todas formas, sepa que puede agilizar el manejo de símbolos 3D haciendo uso de la herramienta Simplificar el dibujo de símbolos.
Propiedades del compresor.

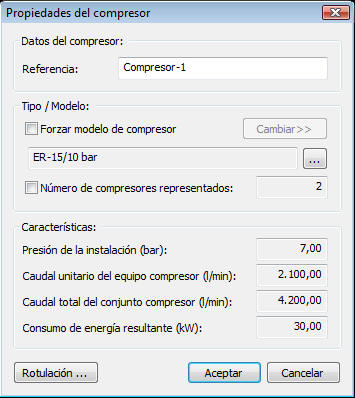

Haciendo doble clic sobre el símbolo que representa al compresor, o bien seleccionándolo y utilizando la opción Datos->Entidades seleccionadas, accederá al cuadro "Propiedades del compresor":
El cuadro ofrece las siguientes opciones:
- Referencia: Es el texto que describe al compresor dentro del proyecto.
- Tipo / Modelo: inicialmente el programa asignará al símbolo un
único compresor del modelo indicado en Datos->Generales.
- Forzar modelo de compresor: si activa esta opción el usuario deberá especificar el modelo de compresor a disponer en la instalación (modelo que debe quedar recogido en la base de datos de compresores), haciendo uso del botón Cambiar>>. Si no la activa, el programa se encargará de elegir un modelo de compresor en función de los resultados obtenidos en el cálculo. Si hace clic en el botón de los puntos suspensivos, accederá a una vista previa de la base de datos, en la que podrá consultar las características del modelo asignado.
- Número de compresores representados: si activa esta opción, deberá indicar en la casilla adjunta cuántos compresores representa realmente el símbolo, de lo contrario, será el programa el que determine la dotación de forma automática, a partir de los resultados del cálculo.
- Si activa ambas opciones, el programa no podrá realizar ningún dimensionado del equipo, de manera que el cálculo se limitará a la comprobación del compresor seleccionado.
- Características: en este cuadro aparecerán las características del compresor asignado actualmente al símbolo que se está editando.
- Rotulación: este botón abre el cuadro de Parámetros de rotulación, a través del cual podrá configurar los textos que se representarán junto al compresor en los planos 2D.
