Descripción.
Esta opción inserta un punto de consumo o receptor en la instalación. Un receptor es un equipo que utiliza el aire comprimido como energía para su funcionamiento. Cada receptor lleva asociadas una serie de características que determinan el dimensionado de la red y equipos auxiliares:
- Consumo de aire.
- Coeficiente de uso.
- Presión mínima de servicio.
- Presión útil.
Los receptores se representan mediante un símbolo 3D que podrá elegir en el cuadro de diálogo Librería de símbolos que se abre al acceder a esta opción de menú.
Propiedades.
Haciendo doble clic sobre el símbolo que representa al receptor, o bien seleccionándolo y utilizando la opción Datos->Entidades seleccionadas, accederá al cuadro "Datos del receptor":
El cuadro ofrece las siguientes opciones:
- Referencia: Es el texto que describe e identifica al receptor dentro del proyecto.
- Modelo: en este cuadro deberá indicar el modelo de receptor,
siempre que la opción Selección del receptor desde la Base de datos

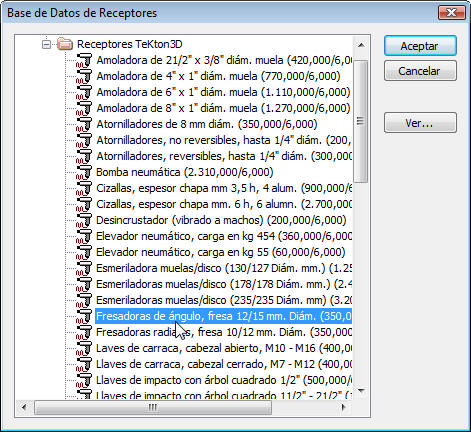

esté activa. Haciendo clic en el botón
, abrirá un diálogo de la
base de datos en el que podrá elegir el modelo de receptor: -

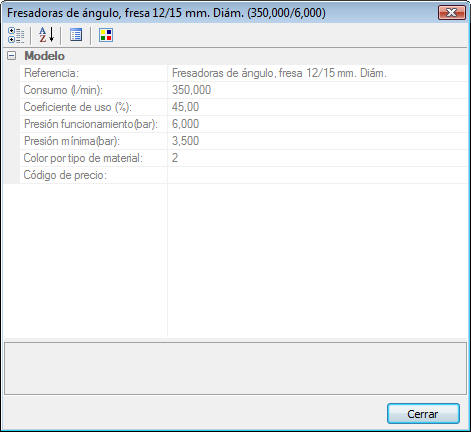

- Si hace clic en Ver, podrá consultar las características de los receptores:
-
- Selector del receptor desde la Base de datos: esta opción activa la selección de modelo referida en el punto anterior.
- Indicar manualmente los parámetros del receptor: con esta opción
activada, el usuario deberá introducir los datos del receptor en las
casillas de la parte inferior:
- Presión útil.
- Consumo nominal.
- Coeficiente de utilización.
- Presión mínima de servicio.
- Rotulación: este botón abre el cuadro de Parámetros de rotulación, a través del cual podrá configurar los textos que se representarán junto al compresor en los planos 2D.
