Insertar/Fachada - Partición vertical |
Ayuda TK - Edificio |
|
 |
Tanto las particiones verticales como las fachadas son cerramientos verticales, equivalentes entre sí de cara al cálculo. Para conocer más sobre las propiedades de estos elementos haga clic en el siguinte enlace: Ver Propiedades de los cerramientos.
Para insertar una fachada o una partición vertical se puede proceder de dos maneras:
-
Desde el botón Insertar Fachada
/ Insertar Partición vertical
, habiendo
seleccionado previamente un
espacio, las caras de éste se convertirán en fachadas o particiones
verticales. Utilizando este procedimiento puede utilizarse indistintamente
un botón u otro, ya que el programa determinará, en función de los espacios
situados a cada lado de las caras, la función del cerramiento, y por tanto,
su tipo constructivo por defecto. -

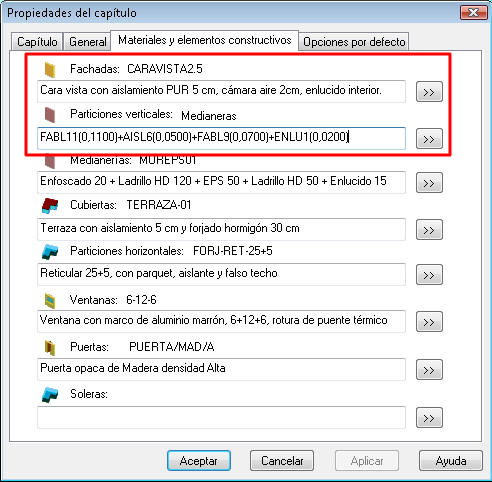

Desde el mismo botón, pero dibujando en la planta correspondiente una polilínea que definirá la geometría del cerramiento. Al insertar cerramientos verticales por este procedimiento, existe una diferencia entre uno y otro, ya que al colocar una fachada, el tipo constructivo asociado será el definido en Datos Generales para "fachadas", y al colocar una partición vertical será el definido para "particiones verticales".
-
En el caso de
fachadas al exterior, para una representación gráfica correcta, es
preciso saber que los cerramientos se tienen que dibujar en sentido antihorario en relación a la posición
del espacio. Dicho de otro modo: si una persona recorriera la polilínea que
define un cerramiento, el exterior debe quedar a su mano derecha y el
espacio a su mano izquierda. Esto sólo influye en la representación
gráfica, así que si se sigue esta recomendación:- Las fachadas se dibujarán con la cara interior enrasada con la cara del espacio.
- Las ventanas se dibujarán correctamente, con los dispositivos de sombra hacia fuera.
