Menú Resultados\Crear detalle...\Menús contextuales

---

Descripción

Los menús contextuales son ventanas emergentes que aparecen haciendo clic, con el botón derecho del ratón, sobre un elemento de la pantalla. A la hora de Crear un detalle nos podemos encontrar dos tipos de menús, en función de la zona donde hagamos clic. Veamos las diferentes opciones que nos ofrecen en cada caso:

• Menú contextual en el Panel Proyecto. (Sobre la carpeta Detalles o sobre cualquiera de los Nombre de los detalles creados).
• Menú contextual en la Pestaña Detalles. (Sobre cualquier parte del área de dibujo de la pestaña Detalles).

Menú contextual en el Panel Proyecto

Un menú contextual muestra algunas opciones rápidas del elemento sobre el que se hace clic con el botón derecho del ratón.

Si hacemos clic sobre la carpeta Detalles del Panel Proyecto, podremos crear un nuevo detalle. Y si lo hacemos sobre un detalle creado, el menú contextual nos ofrece las siguientes opciones; de las cuales hay varias sin activar porque se refieren a otros elementos del Panel Proyecto:

• Nuevo...: Esta opción abre un cuadro de diálogo para seleccionar qué tipo de detalle quiere crear.
• Modificar...: Esta opción abre la ventana de configuración del detalle creado para poder establecer algún cambio en sus propiedades, y obtener así el detalle modificado.
• Eliminar: Con esta opción se elimina el detalle sobre el que ha hecho clic.
• Subir: Esta opción permite colocar al detalle sobre los demás (dentro del árbol del Panel Proyecto).
• Bajar: Esta opción permite colocar al detalle debajo de los demás (dentro del árbol del Panel Proyecto).
• Actualizar: Mediante esta opción podemos refrescar o actualizar el detalle, una vez hayamos vuelto a calcular la instalación.
• Exportar detalle a DXF/DWG: El detalle lo podemos exportar en formato DXF o DWG para poder abrirlo con otros programas CAD.
• Exportar a PDF: El detalle lo podemos exportar en formato PDF para poder compartirlo.

Menú contextual en la Pestaña Detalles

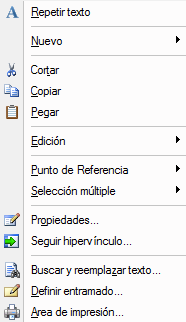

Si hacemos clic sobre cualquier punto del área de dibujo que muestra la pestaña Detalles (con el botón derecho del ratón), aparecerá este cuadro:

Algunas de estas opciones estarán activas si antes hemos seleccionado alguna entidad del detalle.

• Repetir...: Esta opción permite volver a utilizar la última herramienta de dibujo, para el entorno 2D, empleada.
• Nuevo: A través de esta opción se puede utilizar cualquier herramienta de dibujo para entornos de 2D (algunas de las opciones del menú Dibujar): Línea, Texto, Cota, Símbolo,... Los detalles son totalmente editables, y ésta es una manera de adaptar el detalle generado a nuestras necesidades.
• Cortar: Borra la entidad o entidades seleccionadas previamente (se queda temporalmente en el Portapapeles) para pegarlas en otro lugar.
• Copiar: Duplica la entidad o entidades seleccionadas previamente (se queda temporalmente en el Portapapeles) para pegarlas en otro lugar.
• Pegar: Pega la entidad o entidades cortadas o copiadas previamente en otro lugar.
• Edición: Esta opción permite emplear todos las utilidades del menú Edición, como pueden ser: Mover, Girar, Simetría, Propiedades de textos y cotas,...
• Punto de referencia: A la hora de utilizar las herramientas gráficas utilizamos referencias a objetos. Mediante esta opción se puede seleccionar el tipo de referencia: Referencia fija a entidades o Referencia automática. Esta opción también se encuentra en el menú Herramientas.
• Selección múltiple: Esta opción permite dos maneras de seleccionar a varios elementos a la vez:
  • Ventana: Si pinchamos en el área de dibujo y arrastramos el cursor hacia el lado izquierdo la ventana creada seleccionará los elementos que ha cortado y que se incluyen totalmente dentro. Si arrastramos el cursor hacia el lado derecho, la ventana creada seleccionará los elementos que se encuentren completamente en su interior.
  • Lazo: Esta opción es similar a la selección Ventana hacia el lado derecho, pero en vez de crear un rectángulo puede formar una figura libre. Se utiliza pinchando en el área de dibujo y se arrastra el cursor de forma libre hasta abarcar todas las entidades que queramos seleccionar.
• Propiedades...: También se puede hacer clic dos veces seguidas sobre un objeto para que aparezca el cuadro Propiedades de las entidades: Se puede utilizar este cuadro de diálogo que aparece para:
  • Pestaña Generales: Conocer y modificar en qué capa se encuentra una entidad seleccionada previamente y qué propiedades gráficas tiene.
  • Pestaña Texto: En las entidades Texto se pueden modificar su contenido, el tipo de fuente, la altura, su justificación y algunos efectos (negrita, cursiva,...).
  • Pestaña Sombreado: En las entidades Sombreado se puede ver y editar el tipo de Estilo de las sombras, su ángulo y su Factor de escala.
• Seguir hipervínculo....
• Buscar y reemplazar texto...: Desde la ventana emergente se puede Buscar un texto y Reemplazar ese texto buscado, si interesa, por otras palabras. Se puede afinar la búsqueda mediante estas opciones: Solo palabras completas y Coincidir mayúsculas y minúsculas.
• Definir entramado...: Esta opción también se encuentra en el menú Herramientas\Plano de trabajo... Sirve para establecer un plano de ayuda al dibujo (nube de puntos), de tal manera que si está activa la opción Imantar, los puntos de las entidades de dibujo que creemos se colocarán sobre dichos puntos. Se puede configurar su punto de origen, la distancia entre los puntos que lo definen, el ángulo que forma la cuadrícula respecto a la horizontal y tres opciones más relacionas con esta herramienta:
  • Visualizar: Permite ver u ocultar la nube de puntos del entramado.
  • Imantar: Permite que los puntos de las entidades se coloquen sobre la nube de puntos del entramado si está activa la opción.
  • Designar>>: Nos facilita la definición de un entramado. con un primer punto definimos el Origen del plano (centro de la nube de puntos) y con un segundo marcamos el Ángulo y el Paso entre puntos.
• Área de impresión...: Este cuadro de diálogo nos proporciona la ayuda necesaria para definir qué y cómo podemos imprimir un detalle. Entre los apartados que contiene se puede destacar:
  • Área: Con estas opciones definimos el área o zona que queremos imprimir.
  • Escala: Desde aquí especificamos a qué escala se va a imprimir el detalle.
  • Marco y cajetín: Nos facilita la búsqueda y elección de un archivo que contenga el marco y cajetín de un plano, además de su escala.
  • Plumillas: Asigna espesores a las Plumillas en función de los colores de las entidades dibujadas.
  • Impresora: Abre la ventana Configuración impresión, donde se puede seleccionar qué impresora utilizaremos.
  • Vista previa: Muestra una vista de lo que hemos definido para confirmar que se imprimiría, con las opciones que hemos definido anteriormente.
