Insertar/Arqueta	Ayuda TK-HS5

---

Las arquetas son pequeños pozos empleados generalmente para el empalme o cambio de dirección de conducciones enterradas, o como simples registros para poder realizar el mantenimiento de la instalación. En una instalación convencional de saneamiento es frecuente encontrar:

• Arquetas a pie de bajante: se instalan en el extremo inferior de las bajantes, permitiendo la conexión de éstas a la red de colectores.
• Arquetas de paso / reparto: son arquetas que se instalan en cambios de dirección, encuentros de colectores, o en un punto intermedio de un tramo de colector enterrado de gran longitud.
• Arquetas registrables: son arquetas con tapa, que permiten realizar labores de mantenimiento en la red enterrada de saneamiento.
• Arquetas sifónicas: la geometría de estas arquetas permite hacer las funciones de un cierre hidráulico, siendo de utilidad para conectar a ellas varias arquetas sumidero.

Las arquetas se representan mediante símbolos paramétricos, es decir, bloques 3D escalables al tamaño real de la arqueta, de manera que al realizar el trazado real de la instalación, la arqueta se muestra con las tres dimensiones resultantes del cálculo. El escalado de dichos símbolos se realiza alrededor de su punto de inserción, que permanece fijo en una de las caras de las arquetas.

Conexiones.

Las arquetas que vienen definidas en HS5 tienen cuatro conexiones, pero también puede crear nuevas arquetas con más puntos de conexión si así lo requiere, utilizando la herramienta Definir un símbolo nuevo. A una arqueta pueden acometer tantas tuberías como el usuario considere oportuno.

Propiedades.

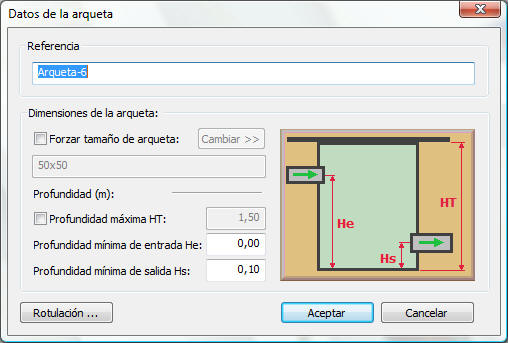

El cuadro de propiedades de una arqueta es el siguiente:

Las opciones disponibles son:

• Forzar tamaño de la arqueta: permite establecer una dimensión mínima (ancho y largo) de la arqueta.
• Profundidad:
  • Profundidad máxima HT: permite fijar un máximo para la profundidad de la arqueta. Cuando TK-HS5 realice el trazado real de la instalación, lo hará teniendo en cuenta que la arqueta no puede descender más allá de una cierta profundidad.
  • Profundidad mínima de entrada He: indica la distancia mínima entre los ejes de las tuberías de entrada y el suelo de la arqueta.
  • Profundidad mínima de salida Hs: indica la distancia mínima entre el eje de la tubería de salida y el suelo de la arqueta.

Los tamaños disponibles para las arquetas se encuentran en la base de datos de Fontanería->Arquetas.

Vea también: Parámetros de rotulación
