Insertar/Ud. descarga residual. |
Ayuda TK-HS5 |
|
 |
Las unidades de descarga residual representan los desagües de los aparatos en sí, y son el origen de las redes de pequeña evacuación.
Cuando se tiene un capítulo de Fontanería definido, el capítulo de Saneamiento importa directamente los aparatos, de manera que el usuario sólo tendrá que definir aquellas unidades de descarga que no aparezcan en el capítulo de Fontanería (por ejemplo, el sumidero de un garaje, una bandeja de condensación, etc.)
Las unidades de descarga importadas del capítulo de Fontanería se sitúan siempre en la cota 0,00 de cada planta, no importando a qué cota se sitúan los aparatos de fontanería.
Conexiones.
Las Unidades de Descarga Residual tienen varias conexiones, actuando todas ellas como origen de redes de pequeña evacuación. No debe conectar más de una tubería a la UD, ya que en ese caso el programa interpretaría que una de las tuberías no tiene un caudal asignado, e interrumpiría el cálculo.
Propiedades.

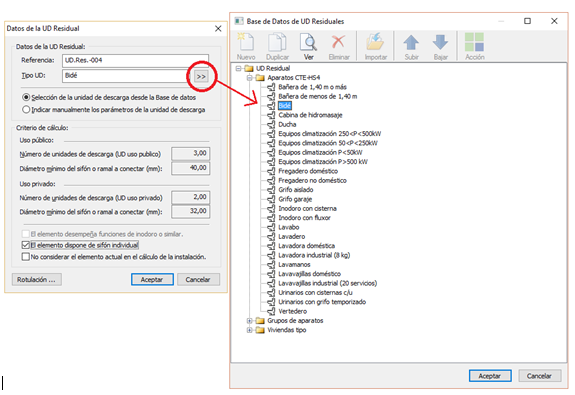

En el cuadro de Propiedades de las UD Residual se define el caudal que evacua el aparato en cuestión. Si la UD se ha importado del capítulo de Fontanería, los caudales ya estarán prefijados; sin embargo, si se trata de una UD definida por el usuario, por defecto se le asignará el aparato que se haya indicado en Datos Generales.
Para definir el caudal de desagüe de una UD Residual definida por el usuario existen dos posibilidades:
- Selección de la unidad de descarga desde la base de datos:
Haciendo clic en el botón
se abrirá la
base de datos de aparatos, donde el usuario podrá elegir la UD Residual
deseada.
- Indicar manualmente los parámetros de las unidades de descarga: De acuerdo con CTE-DB HS5, el caudal de desagüe se expresa en Unidades de desagüe. El usuario deberá introducir el número de UD para uso público y privado, además de indicar el diámetro mínimo del manguetón a conectar en el aparato. Cuando se trate de desagües continuos o semicontinuos (por ejemplo, condensación de aparatos de aire acondicionado), el usuario deberá calcular el número de UD sabiendo que 1 UD=0,03 l/s.
Si la Unidad de Descarga Residual es un inodoro o similar, y se introducen los valores manualmente, el usuario deberá activar la opción "El elemento desempeña funciones de inodoro o similar", para poder tenerlo en cuenta en el cálculo.
Si la Unidad de Descarga Residual tiene sifón
individual, lo tendremos que indicar en el apartado correspondiente: “El
elemento dispone de sifón individual”. Durante el cálculo se verificará la
existencia de estos y si es necesarios o no su existencia. Dependiendo de la
ubicación del aparato residual dentro del conexionado a la red de
saneamiento.
Es posible que, en el caso de sincronización con instalaciones de fontanería, no desee tener en cuenta la unidad de descarga en el cálculo. Por ejemplo, hay aparatos de fontanería que no tienen por qué llevar asociado un desagüe, como podría ser un grifo aislado en un patio; en estos casos, active la opción "No considerar el elemento en el cálculo de la instalación".
