Descripción.

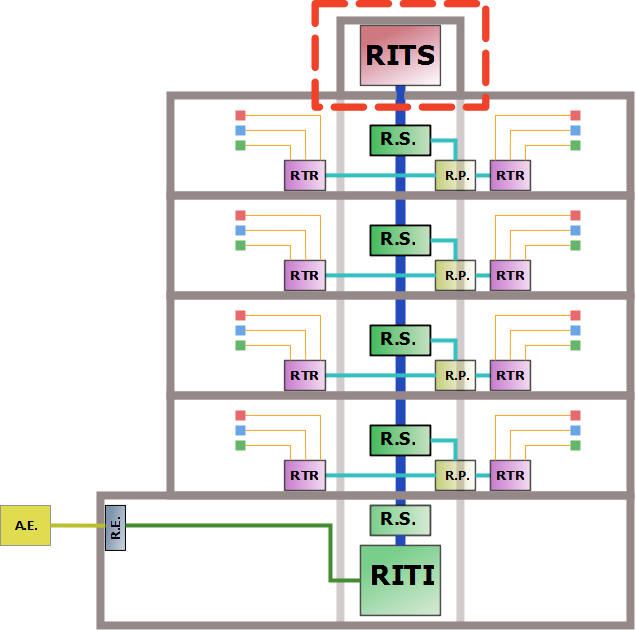

El recinto superior (RITS) es el local o habitáculo donde se instalarán los elementos necesarios para el suministro de los servicios de RTV y, en su caso, elementos de los servicios SAFI y de otros posibles servicios. En él se alojarán los elementos necesarios para adecuar las señales procedentes de los sistemas de captación de emisiones radioeléctricas de RTV, para su distribución por la ICT del inmueble o, en el caso de SAFI y de otros servicios, los elementos necesarios para trasladar las señales recibidas hasta el RITI.
Procedimiento de uso.

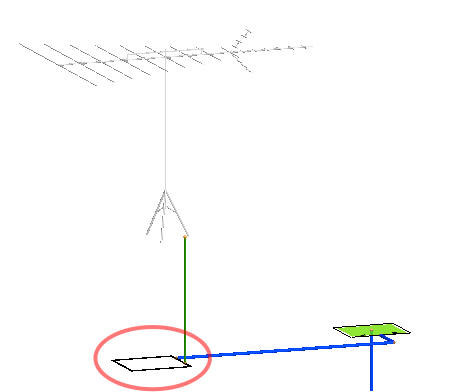

El RITS es un símbolo, y para insertarla en el dibujo es necesario hacer clic dos veces: la primera vez se define la posición de su punto de inserción y la segunda la rotación.
Al RITS deben llegar las canalizaciones externas procedentes de los equipos de captación; del RITS parte la canalización principal que termina en el RITI (pasando por los distintos registros secundarios).
Propiedades del recinto superior.
Si hace doble clic sobre el símbolo del recinto, o bien la
selecciona y accede a
Datos->Entidades seleccionadas (
),
abrirá el cuadro de diálogo que permite editar sus propiedades.

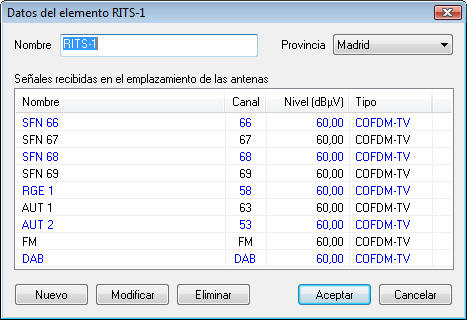

Este cuadro contiene las siguientes opciones:
- Nombre: cadena de texto que identifica al recinto.
- Provincia: este desplegable permite elegir la provincia en la que se ubica el edificio (lo que determina las señales recibidas por las antenas).
- Señales recibidas en el emplazamiento de las antenas: en función de la provincia elegida, en la lista aparecerán una serie de señales captadas por las antenas. Puede añadir, editar o borrar señales de la lista haciendo uso de los botones Nuevo, Modificar y Eliminar. Cuando cree o edite una señal, aparecerá en pantalla el siguiente cuadro:
-
-
Este cuadro contiene las siguientes opciones:
- Nombre: cadena de texto que identifica a la señal.
- Tipo: tipo de señal transmitida.
- Canal: canal por el que se transmite la señal (21-69), FM, o DAB.
- Nivel a la salida de la antena: es el nivel que la señal tiene a la salida de la antena, no en el RITS.
