Condiciones de las soluciones constructivas

1. Introducción.
2. Condiciones de las soluciones constructivas para muros.
3. Condiciones de las soluciones constructivas para suelos.
4. Condiciones de las soluciones constructivas para fachadas.
5. Condiciones de las soluciones constructivas para cubiertas.

Introducción

Los elementos constructivos deben cumplir un conjunto de condiciones de la solución constructiva en función del grado de impermeabilidad exigido. Las condiciones representadas por abreviaturas del tipo C1, C2, I1, I2, N1, etc. conlleva una serie de requisitos que deben cumplir las capas que componen el elemento constructivo.

Los requisitos de una capa se resumen en cuatro propiedades:

• material de la capa,
• espesor,
• orden con respecto a otras capas
• y función que representa en el conjunto del elemento constructivo.

Por ejemplo la condición I1 para muros requiere, como una de las posibilidades, la presencia de una capa de impermeabilización del tipo lámina impermeabilizante en el lado exterior a la hoja principal. Este requisito se representa en el elemento constructivo colocando una capa de material bituminoso, en una posición anterior a la capa que representa la hoja principal y finalmente asignándole la función Impermeabilización del tipo lámina. La condición C2 para fachadas requiere una capa con material de fábrica de ladrillo de espesor alto de 24 cm como mínimo y la función de Hoja principal.

Una solución constructiva es la suma de varias condiciones lo que implica la intervención de varias capas que requieren cada una de ellas un material, espesor, orden y función concreta.

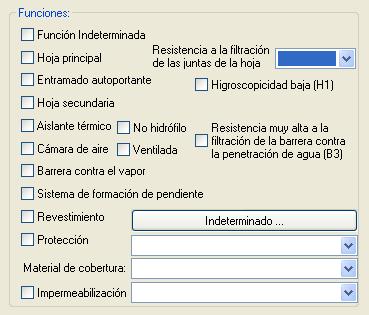

En el diálogo de Elemento constructivo, cada capa dispone, además de la solapa de propiedades conocidas tales como espesor, masa,  conductividad, calor específico y resistencia difusión, otra solapa para indicar las funciones que representa dicha capa en el conjunto del elemento constructivo.

Salvo las funciones Aislante térmico y Cámara de aire, que se detectan automáticamente por medio del material al que pertenece la capa, el resto de funciones se deberán forzar manualmente.

Condiciones de soluciones constructivas para muros:

C) Constitución del muro: C1, C2 y C3

• C1 Cuando el muro se construya in situ debe utilizarse hormigón hidrófugo.
• C2 Cuando el muro se construya in situ debe utilizarse hormigón de consistencia fluida.
• C3 Cuando el muro sea de fábrica deben utilizarse bloques o ladrillos hidrofugados y mortero hidrófugo.

Para cualquiera de estos requisitos deberá escoger una capa que haga la función de hoja principal y marca la función Hoja principal.

Si el material de dicha capa pertenece al grupo de Hormigones entonces se considera muro construido in situ. Si pertenece a alguno de los diferentes grupos de Fábrica entonces se considera automáticamente muro de fábrica.

I) Impermeabilización: I1, I2 e I3

• I1 La impermeabilización debe realizarse mediante la colocación en el muro de una lámina impermeabilizante.

Para justificar en muros una impermeabilización del tipo I1 deberá incluir una capa en el lado exterior o interior con respecto a la capa de hoja principal según se exija por norma y asignarle la función de Impermeabilización del diálogo Función de la capa. Por coherencia deberá escoger el tipo de impermeabilización equivalente al material escogido por la capa, aunque el programa no lo comprueba. Por ejemplo si decide lámina impermeabilizante bituminosa deberá escoger un material del grupo bituminosa.

Si se impermeabiliza mediante aplicación directa in situ de productos líquidos, tales como polímeros acrílicos, caucho acrílico, resinas sintéticas o poliéster.

Puede optar por incluir una capa que represente a un producto líquido (del grupo de plásticos, caucho...) y marcar la función Impermeabilización del diálogo Función de la capa escogiendo la opción Producto líquido.

Otra posibilidad es forzar en el diálogo de datos generales para HS1 el tipo de impermeabilización para muros sin necesidad de que el elemento constructivo contenga una capa de producto líquido.

Si se impermeabiliza mediante aplicaciones líquidas debe colocarse una capa protectora en su cara exterior salvo que se coloque una lámina drenante en contacto directo con la impermeabilización. La capa protectora puede estar constituida por un geotextil o por mortero reforzado con una armadura.

Para justificar la capa protectora deberá incluir una capa en la lado exterior del elemento constructivo y marcar la función Protección del diálogo Función de dicha capa escogiendo la opción Geotextil o Mortero reforzado con armadura.

En los muros pantalla construidos con excavación la impermeabilización se consigue mediante la utilización de lodos bentoníticos.

Los lodos bentoníticos no se incluyen como capa en el elemento constructivo, por tanto, el programa lo justificará automáticamente.

• I2 La impermeabilización debe realizarse mediante la aplicación de una pintura impermeabilizante o según lo establecido en I1. En muros pantalla construidos con excavación, la impermeabilización se consigue mediante la utilización de lodos bentoníticos.

Para justificar I2 puede optar por incluir una capa que represente a una pintura impermeabilizante marcando después la función Impermeabilización del diálogo Función de la capa escogiendo la opción Pintura.

Otra posibilidad es forzar en el diálogo de datos generales para HS1 el tipo de impermeabilización para muros sin necesidad de que el elemento constructivo contenga una capa de pintura

Los lodos bentoníticos no se incluyen como capa en el elemento constructivo, por tanto, el programa lo justificará automáticamente.

• I3 Cuando el muro sea de fábrica debe recubrirse por su cara interior con un revestimiento hidrófugo, tal como una capa de mortero hidrófugo sin revestir, una hoja de cartón-yeso sin yeso higroscópico u otro material no higroscópico.

Si precisa justificar la condición I3 para muros deberá incluir una capa que represente a un revestimiento con dichas características  colocándola en el lado interior del elemento constructivo y marcar la función Revestimiento del diálogo Función de dicha capa.

Condiciones de soluciones constructivas para suelos:

C) Constitución del suelo: C1, C2 y C3

• C1 Cuando el suelo se construya in situ debe utilizarse hormigón hidrófugo de elevada compacidad.
• C2 Cuando el suelo se construya in situ debe utilizarse hormigón de retracción moderada.
• C3 Debe realizarse una hidrofugación complementaria del suelo mediante la aplicación de un producto líquido colmatador de poros sobre la superficie terminada del mismo.

Para cualquiera de estos requisitos deberá escoger una capa que haga la función de soporte resistente y marca la función Soporte.

Si el material de dicha capa pertenece al grupo de Hormigones entonces se considera muro construido in situ. Si pertenece a alguno de los diferentes grupos de Fábrica entonces se considera automáticamente muro de fábrica.

I) Impermeabilización: I1 e I2

• I1 Debe impermeabilizarse el suelo externamente mediante la disposición de una lámina sobre la capa base de regulación del terreno.

Cuando el suelo sea una placa, la lámina debe ser doble.

Para justificar en muros una impermeabilización del tipo I1 deberá incluir una capa en el lado exterior (la capa más inferior en el elemento constructivo) y asignarle la función de Impermeabilización del diálogo Función de la capa. Por coherencia deberá escoger el tipo de impermeabilización equivalente al material escogido por la capa, aunque el programa no lo comprueba. Por ejemplo si decide lámina impermeabilizante bituminosa deberá escoger un material del grupo bituminosa.

• I2 Debe impermeabilizarse, mediante la disposición sobre la capa de hormigón de limpieza de una lámina, la base de la zapata en el caso de muro flexorresistente y la base del muro en el caso de muro por gravedad.

En este caso la impermeabilización se limita a la zona de la base de la zapata o muro, por tanto no se incluye como una capa más en el elemento constructivo.

El programa lo justifica automáticamente sin necesidad de incluir otra capa de impermeabilización.

Condiciones de soluciones constructivas para fachadas:

R) Resistencia a la filtración del revestimiento exterior: R1, R2 y R3

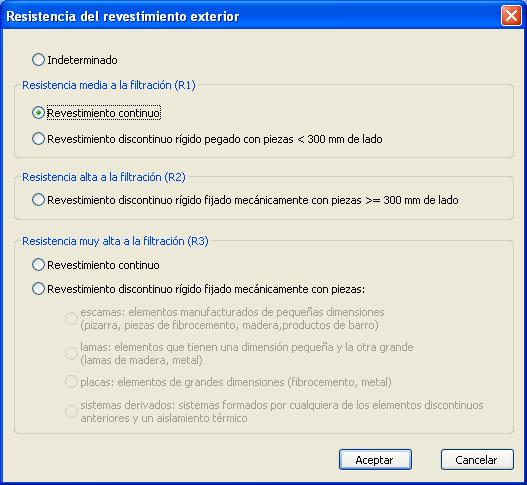

Para justificar en fachadas la Resistencia a la filtración del revestimiento exterior, necesita marcar la función Revestimiento en la capa más externa del elemento constructivo (la primera en la lista de capas)

Después deberá marcar un tipo de resistencia a la filtración: Media (R1), Alta (R2) o Muy alta (R3).

Para cada resistencia se debe forzar el tipo de revestimiento: continuo o discontinuo.

Se presupone que la capa escogida para el revestimiento exterior cumple con los requisitos exigidos por la norma, que son:

• R1 El revestimiento exterior debe tener al menos una resistencia media a la filtración. Se considera que proporcionan esta resistencia los siguientes:
  • revestimientos continuos de las siguientes características:
    • espesor comprendido entre 10 y 15 mm, salvo los acabados con una capa plástica delgada;
    • adherencia al soporte suficiente para garantizar su estabilidad;
    • permeabilidad al vapor suficiente para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
    • adaptación a los movimientos del soporte y comportamiento aceptable frente a la fisuración;
    • cuando se dispone en fachadas con el aislante por el exterior de la hoja principal,
    • compatibilidad química con el aislante y disposición de una armadura constituida por una malla de fibra de vidrio o de poliéster.
  • - revestimientos discontinuos rígidos pegados de las siguientes características:
    • de piezas menores de 300 mm de lado;
    • fijación al soporte suficiente para garantizar su estabilidad;
    • disposición en la cara exterior de la hoja principal de un enfoscado de mortero;
    • adaptación a los movimientos del soporte.



• R2 El revestimiento exterior debe tener al menos una resistencia alta a la filtración. Se considera que proporcionan esta resistencia los revestimientos discontinuos rígidos fijados mecánicamente dispuestos de tal manera que tengan las mismas características establecidas para los discontinuos de R1, salvo la del tamaño de las piezas.



• R3 El revestimiento exterior debe tener una resistencia muy alta a la filtración. Se considera que proporcionan esta resistencia los siguientes:
  • - revestimientos continuos de las siguientes características:
    • estanquidad al agua suficiente para que el agua de filtración no entre en contacto con la hoja del cerramiento dispuesta inmediatamente por el interior del mismo;
    • adherencia al soporte suficiente para garantizar su estabilidad;
    • permeabilidad al vapor suficiente para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
    • adaptación a los movimientos del soporte y comportamiento muy bueno frente a la fisuración, de forma que no se fisure debido a los esfuerzos mecánicos producidos por el movimiento de la estructura, por los esfuerzos térmicos relacionados con el clima y con la alternancia día-noche, ni por la retracción propia del material constituyente del mismo;
    • estabilidad frente a los ataques físicos, químicos y biológicos que evite la degradación de su masa.
  • - revestimientos discontinuos fijados mecánicamente de alguno de los siguientes elementos dispuestos de tal manera que tengan las mismas características establecidas para los discontinuos de R1, salvo la del tamaño de las piezas:
    • escamas: elementos manufacturados de pequeñas dimensiones (pizarra, piezas de fibrocemento, madera, productos de barro);
    • lamas: elementos que tienen una dimensión pequeña y la otra grande (lamas de madera, metal);
    • placas: elementos de grandes dimensiones (fibrocemento, metal);
    • sistemas derivados: sistemas formados por cualquiera de los elementos discontinuos anteriores y un aislamiento térmico.

B) Resistencia a la filtración de la barrera contra la penetración de agua: B1, B2 y B3

• B1 Debe disponerse al menos una barrera de resistencia media a la filtración. Se debe disponer algunos de los dos siguientes elementos:
  • - Disponer de una capa de tipo cámara de aire sin ventilar.
  • - Disponer de una capa de tipo aislante térmico no hidrófilo colocado en la cara interior de la hoja principal. Por tanto debe existir otra capa con la función de Hoja principal.



• B2 Debe disponerse al menos una barrera de resistencia alta a la filtración. Se debe disponer algunos de los dos siguientes elementos:
  • Una capa de tipo cámara de aire sin ventilar más otra capa de tipo aislante térmico no hidrófilo dispuestos por el interior de la hoja principal (capa con la función Hoja principal), estando la cámara por el lado exterior del aislante;
  • Una capa de tipo aislante térmico no hidrófilo dispuesto por el exterior de la capa con la función Hoja principal.



• B3 Debe disponerse una barrera de resistencia muy alta a la filtración. Se consideran como tal los siguientes:
  • - Debe existir una capa que sea cámara de aire ventilada y otra capa aislante no hidrófilo de las siguientes características:
  • - la cámara debe disponerse por el lado exterior del aislante.
  • - el espesor de la cámara debe estar comprendido entre 3 y 10 cm;

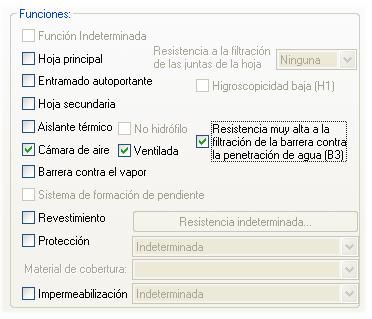

Cuando se dan las anteriores condiciones en el elemento constructivo entonces es cuando se puede marcar la opción Resistencia muy alta a la filtración de la barrera contra la penetración del agua (B3) del diálogo de Función en la capa de aislante térmico o en la de cámara de aire.

Marcando esta función damos por bueno que el elemento constructivo cumple el resto de requisitos que exige la norma para la condición B3 de fachadas cuya información no se puede obtener con los datos que se disponen. Estos requisitos son:

• debe disponerse en la parte inferior de la cámara y cuando esta quede interrumpida, un sistema de recogida y evacuación del agua filtrada a la misma.
• deben disponerse aberturas de ventilación cuya área efectiva total sea como mínimo igual a 120 cm2 por cada 10 m2 de paño de fachada entre forjados repartidas al 50% entre la parte superior y la inferior. Pueden utilizarse como aberturas rejillas, llagas desprovistas de mortero, juntas abiertas en los revestimientos discontinuos que tengan una anchura mayor que 5 mm u otra solución que produzca el mismo efecto.

La clasificación B3 también se obtiene con un revestimiento continuo de las siguientes características:

• estanquidad al agua suficiente para que el agua de filtración no entre en contacto con la hoja del cerramiento dispuesta inmediatamente por el interior del mismo;
• adherencia al soporte suficiente para garantizar su estabilidad;
• permeabilidad suficiente al vapor para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
• adaptación a los movimientos del soporte y comportamiento muy bueno frente a la fisuración, de forma que no se fisure debido a los esfuerzos mecánicos producidos por el movimiento de la estructura, por los esfuerzos térmicos relacionados con el clima y con la alternancia día-noche, ni por la retracción propia del material constituyente del mismo;
• estabilidad frente a los ataques físicos, químicos y biológicos que evite la degradación de su masa.

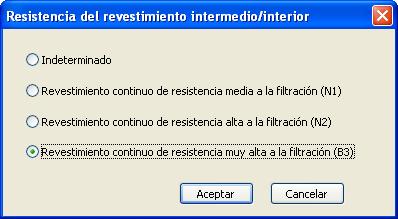

Si considera que en el elemento constructivo tiene una capa intermedia (todas excepto la primera) que cumple con estos requisitos entonces marque la función Revestimiento y escoja en el diálogo de Resistencia del revestimiento la opción B3

C) Composición de la hoja principal: C1 y C2

• C1 Debe utilizarse al menos una hoja principal de espesor medio. Se considera como tal una fábrica tomada con mortero de:
  • ½ pie de ladrillo cerámico, que debe ser perforado o macizo cuando no exista revestimiento exterior o cuando exista un revestimiento exterior discontinuo o un aislante exterior fijados mecánicamente.
  • Para este requisito la capa que haga la función de hoja principal debe ser de un material del grupo de Fábrica de ladrillo y un espesor < 24 cm. Después deberá marcar la función Hoja principal.
  • 12 cm de bloque cerámico, bloque de hormigón o piedra natural.
  • Para este requisito la capa que haga la función de hoja principal debe ser de un material del grupo de Fábrica de bloques cerámico o de hormigón o del grupo pétreo y un espesor < 24 cm. Después deberá marcar la función Hoja principal.



• C2 Debe utilizarse una hoja principal de espesor alto. Se considera como tal una fábrica tomada con mortero de:
  • 1 pie de ladrillo cerámico, que debe ser perforado o macizo cuando no exista revestimiento exterior o cuando exista un revestimiento exterior discontinuo o un aislante exterior fijados mecánicamente;
  • Para este requisito la capa que haga la función de hoja principal debe ser de un material del grupo de Fábrica de ladrillo y un espesor >= 24 cm. Después deberá marcar la función Hoja principal.
  • 24 cm de bloque cerámico, bloque de hormigón o piedra natural.
  • Para este requisito la capa que haga la función de hoja principal debe ser de un material del grupo de Fábrica de bloques cerámico o de hormigón o del grupo pétreo y un espesor >= 24 cm. Después deberá marcar la función Hoja principal.

H) Higroscopicidad del material componente de la hoja principal: H1

• H1 Debe utilizarse un material de higroscopicidad baja, que corresponde a una fábrica de:
  • - ladrillo cerámico de succión ≤ 4,5 kg/m2.min, según el ensayo descrito en UNE EN 772-11: 2001 y UNE EN 772-11: 2001/A1: 2006;
  • - piedra natural de absorción ≤ 2%, según el ensayo descrito en UNE-EN 13755:2002.

Para justifica la condición H1 deberá marcar la opción Higroscopicidad baja (H1) en el diálogo de Función de la capa correspondiente a la hoja principal.

J) Resistencia a la filtración de las juntas entre las piezas que componen la hoja principal: J1 y J2

• J1 Las juntas deben ser al menos de resistencia media a la filtración. Se consideran como tales las juntas de mortero sin interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte intermedia de la hoja;
• J2 Las juntas deben ser de resistencia alta a la filtración. Se consideran como tales las juntas de mortero con adición de un producto hidrófugo, de las siguientes características:
  • sin interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte intermedia de la hoja;
  • juntas horizontales llagueadas o de pico de flauta;
  • cuando el sistema constructivo así lo permita, con un rejuntado de un mortero más rico.

Para justifica la condición J1 o J2 deberá escoger una de las opciones de la casilla Resistencia a la filtración de las juntas de la hoja en el diálogo de Función de la capa correspondiente a la hoja principal.

N) Resistencia a la filtración del revestimiento intermedio en la cara interior de la hoja principal: N1 y N2

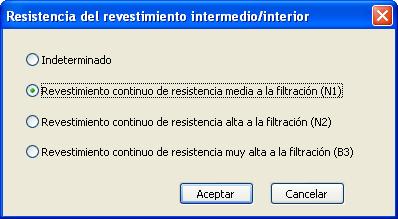

Para justificar las condiciones N1 o N2 deberá marcar la función Revestimiento y elegir en el diálogo de Resistencia del revestimiento la opción N1 o N2 en una capa situada en el lado interior de la capa con la función Hoja principal y que se presupone que cumple los requisitos exigidos para cada condición:

• N1 Debe utilizarse al menos un revestimiento de resistencia media a la filtración. Se considera como tal un enfoscado de mortero con un espesor mínimo de 10 mm.
• N2 Debe utilizarse un revestimiento de resistencia alta a la filtración. Se considera como tal un enfoscado de mortero con aditivos hidrofugantes con un espesor mínimo de 15 mm o un material adherido, continuo, sin juntas e impermeable al agua del mismo espesor.

Condiciones de soluciones constructivas para cubiertas:

Las cubiertas planas e inclinadas requieren la presencia de una serie de elementos que se representa en las capas del elemento constructivo marcando la función que le corresponde a cada una de ellos.

Para ello deberá editar la ficha del elemento constructivo y posteriormente accediendo a la ficha de cada una de las capas implicadas marcando la función que le corresponda.

• Sistema de formación de pendiente.
  • Todas las cubiertas planas deben tener necesariamente una capa que cumpla la función de sistema de formación de pendiente.
  • Se puede marcar conjuntamente con la función de Soporte resistente en la misma capa de una cubierta
• Barrera contra el vapor. Se debe marcar cuando considere que la capa cumple con los requisitos según el cálculo descrito en la sección HE1 del DB “Ahorro de energía”, se prevea que vayan a producirse condensaciones en dicho elemento.
• Se usa en cubiertas plana e inclinadas.
• Aislante térmico. El programa lo detecta automáticamente.
• Cámara de aire. El programa lo detecta automáticamente.
• Capa de impermeabilización.
  • Deberá marcar la función Impermeabilización y escoger a continuación un tipo concreto.
  • Por coherencia deberá escoger el tipo de impermeabilización equivalente al material escogido por la capa, aunque el programa no lo comprueba. Por ejemplo si decide lámina impermeabilizante bituminosa la capa deberá ser un material del grupo bituminosa.
• Una capa de protección. Para cubiertas planas deberá escoger la capa superior como capa de protección y marcar la función Protección, a continuación podrá escoger el tipo de protección más adecuado al material de la capa: Grava, Solado fijo, Solado flotante, Capa de rodadura, Tierra vegetal y Lámina autoprotegida.
• Tejado. Para cubiertas inclinadas deberá escoger la capa superior como capa de protección y marcar la función Protección, a continuación podrá escoger el tipo de protección más adecuado al material de la capa: Tejado de teja, Tejado de pizarra, Tejado de cinc, Tejado de fibrocemento, Tejado de perfiles sintéticos, Tejado de perfiles galvanizados, Tejado de perfiles de aleaciones ligeras.
• Material de cobertura. En el caso de tejado puede escoger un material de cobertura para el calculo de pendiente mínima para tejados. Esta opción puede dejarla con el valor indeterminado para un tejado genérico con la idea de forzar la cobertura en el diálogo de datos generales para HS1 de un proyecto concreto que se sepa cual va a ser el material de cobertura empleado.
