Menú Datos\Generales...\Opciones especiales

---

Descripción

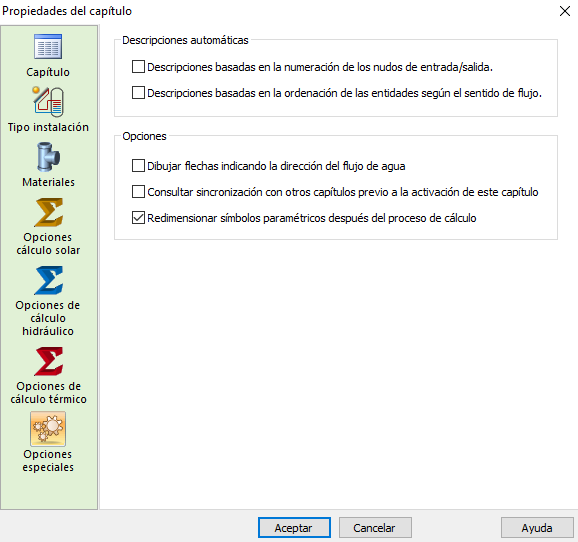

Además podemos definir las siguientes características:

Descripciones automáticas.

Si se marcan algunas de estas opciones el programa realizará durante el proceso de cálculo un proceso de renumeración y modificación de las descripciones de cada elemento de la instalación. Permitiendo que las referencias de los listados tengan una relación precisa con los elementos de los planos. Hay dos posibles modos de construcción de las descripciones:

• Descripciones basadas en la numeración de los nudos de entrada/salida: Consiste en añadir a la descripción original el número de los nudos de conexión del dispositivo.
• Descripciones basadas en la ordenación de las entidades según el sentido del flujo: Consiste en identificar cada elemento de la instalación por un número de orden, comenzando desde el circulador y siguiendo el orden del flujo. Este número de orden se añade a la descripción del dispositivo.

Opciones.

Las opciones que aparecen en este último apartado son:

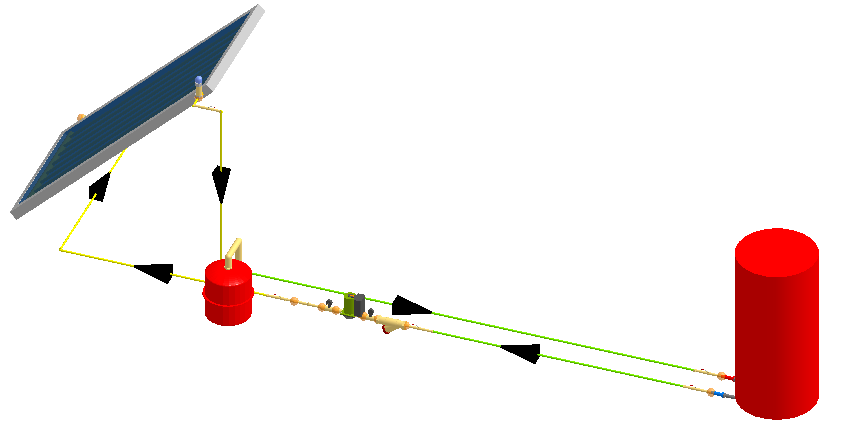

• Dibujar flechas indicando la dirección del flujo del agua: Con esta opción activa, el programa dibuja en cada tubería una pequeña flecha que indica el sentido de circulación del agua.

• Consultar sincronización con otros capítulos previo a la activación de este capítulo: Si esta casilla está activa, cada vez que cree o entre en un capítulo de TK-ICA, el programa buscará información en otros capítulos con los que pueda ser sincronizado. La sincronización es posible con los módulos TK-CDT.
• Redimensionar  símbolos paramétricos después del proceso de cálculo: Esta opción hace que los símbolos paramétricos (radiadores, calderas,...) se redibujen después del cálculo con las dimensiones reales (de la base de datos) de los equipos seleccionados. La utilización de esta opción permite obtener un aspecto más realista de la instalación.
