Menú Resultados\Crear detalle...\Diagrama de trayectorias solares

---

Descripción

Mediante este cuadro de diálogo se representa un gráfico con las trayectorias solares por horas a lo largo del año (desde el punto de vista de los captadores) y las sombras de los puntos de los objetos tenidas en cuenta en los cálculos justificativos de esta instalación (según su acimut y altura, en grados). Recordar que hay una opción para elegir qué tipo de sombras se tienen en cuenta en los cálculos (menú Datos\Generales...\Opciones cálculo térmico\Considerar sombras producidas por: Edificio y/o Captadores).

Las opciones a considerar son:

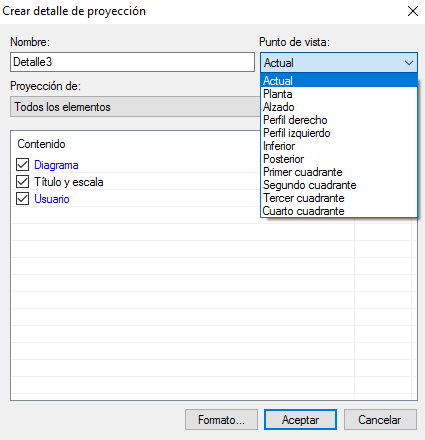

• Nombre: En esta casilla podemos ver o modificar el título con el que este detalle aparece en el árbol del Panel Proyecto.
• Punto de vista.
• Proyección de: Esta opción permite que el usuario pueda elegir si se representan:
  • Todos los elementos.
  • Elementos seleccionados actualmente (si antes de crear el detalle se ha seleccionado un elemento de la instalación).
  • Elementos seleccionados inicialmente (si antes de crear el detalle se había seleccionado otro elemento de la instalación, anteriormente).
  • Elementos contenidos en el plano seleccionado actualmente (si antes de crear el detalle se han seleccionado dos elementos que forman un plano).
  • Elementos contenidos en el plano seleccionado inicialmente (si antes de crear el detalle se han seleccionado dos elementos que forman un plano, diferentes a otros seleccionados anteriormente).
• Contenido y colores: Desde esta tabla se puede seleccionar qué tipo de elemento queremos en el detalle y con qué color se representará. Si quisiésemos un color diferente al que está definido, hacemos doble clic en el color a modificar y aparece una ventana desde la que se puede elegir otro color.
  • Diagrama: Se refiere a la gráfica de las trayectorias solares respecto a los captadores.
  • Título y escala: El Título es el Nombre del detalle, anteriormente descrito, y la Escala del gráfico, en caso de que corresponda.
  • Usuario: Esta opción crea una Capa de usuario cuyo contenido permanecerá invariable aunque calcule de nuevo el modelo 3D.

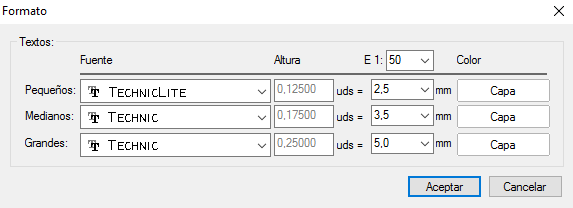

• Formato...: Mediante esta ventana el usuario puede ajustar las características de los textos que aparecen en el detalle: Fuente, Atura, Escala, Color y tamaño de los textos.

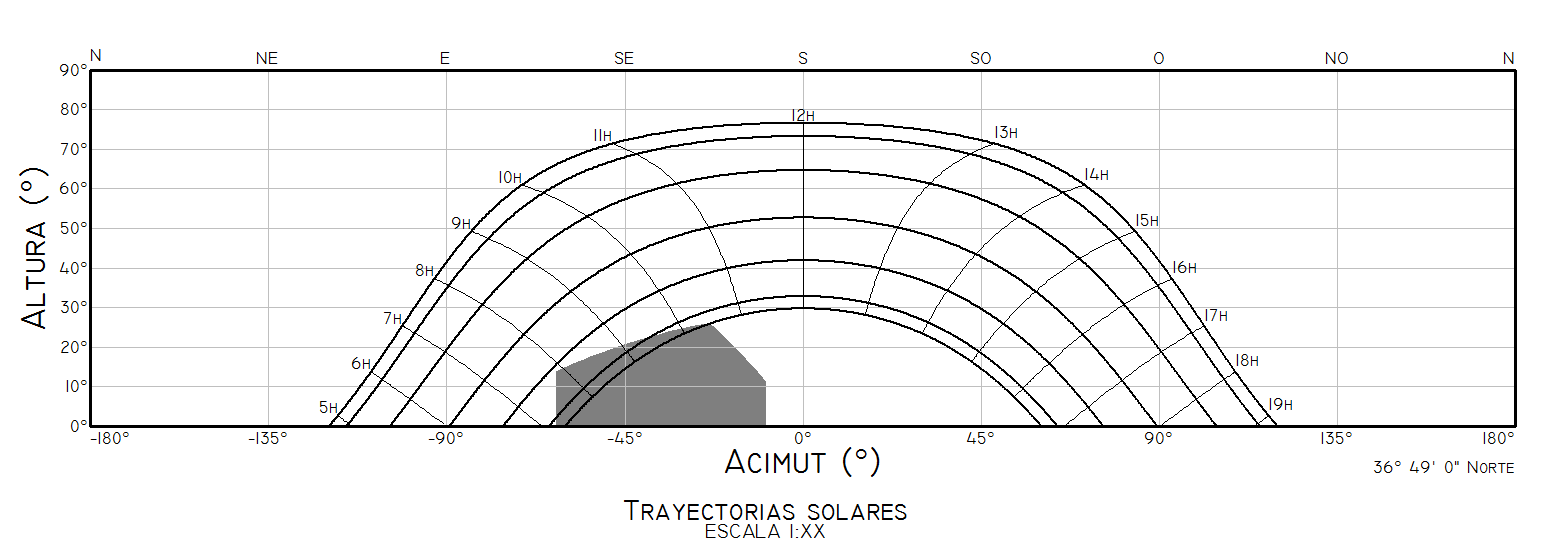

Sirva la siguiente imagen como ejemplo de trayectoria solar de una instalación solar térmica:
