Menú Resultados\Crear detalle...\Distribución en planta

---

Descripción

Con este detalle se puede obtener una representación 2D en planta de los elementos de la instalación del edificio por cada planta o del edificio al completo; incluyendo textos descriptivos de los parámetros de las entidades de cálculo (Rótulos).

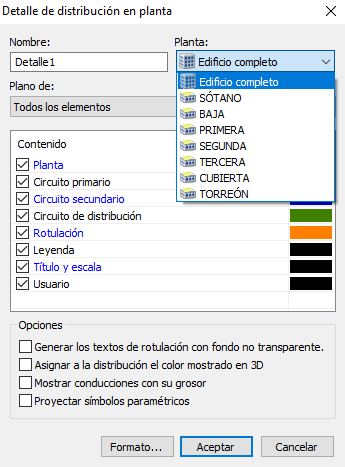

Estos son las opciones que se pueden modificar:

• Nombre: En esta casilla podemos ver o modificar el título con el que este detalle aparece en el árbol del Panel Proyecto.
• Planta: En este desplegable se puede seleccionar que parte de la instalación queremos representar en el detalle, o de todo el edificio o de una planta concreta. Recordar, que una vez obtenido este detalle, se puede generar otro de otra parte de la instalación nombrándolo con un nombre diferente.
• Plano de: Esta opción permite que el usuario pueda elegir si se representan:
  • Todos los elementos.
  • Elementos seleccionados actualmente (si antes de crear el detalle se ha seleccionado un elemento de la instalación)
  • Elementos seleccionados inicialmente (si antes de crear el detalle se había seleccionado otro elemento de la instalación, anteriormente).
  • Elementos contenidos en el plano seleccionado actualmente (si antes de crear el detalle se han seleccionado dos elementos que forman un plano).
  • Elementos contenidos en el plano seleccionado inicialmente (si antes de crear el detalle se han seleccionado dos elementos que forman un plano, diferentes a otros seleccionados anteriormente).

• Contenido y colores: Desde esta tabla se puede seleccionar qué tipo de elemento queremos en el detalle y con qué color se representará. Si quisiésemos un color diferente al que está definido, hacemos doble clic en el color a modificar y aparece una ventana desde la que se puede elegir otro color.
• Generar los textos de rotulación con fondo no transparente: El cuadro de texto rectángulo que aparece en las Rotulaciones de los elementos tiene el fondo blanco para que el texto no se confunda con los elementos que estén debajo.
• Asignar a la distribución el color mostrado en 3D: Esta opción asigna a las entidades representadas en el plano el mismo color que el utilizado en la representación 3D. Es de aplicación en planos de distribución de tuberías que utilicen un código de colores para identificarlas (por función, temperatura, material, etc.)
• Mostrar conducciones con su grosor: Activando este punto, cada tubería se verá con el grosor que se obtiene en los cálculos. En caso contrario, se representarán como líneas con el mismo espesor.
• Proyectar símbolos paramétricos: Los símbolos se pueden representar como símbolos en 2D o como la proyección en planta del símbolo paramétrico en 3D. Con la primera opción, los símbolos de los elementos coinciden con los de la leyenda creada.

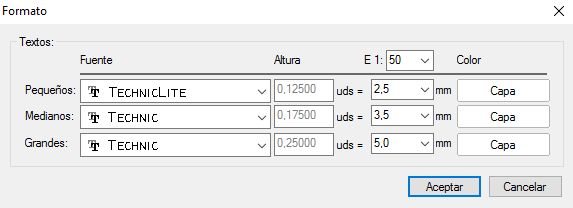

• Formato...: Mediante esta ventana el usuario puede ajustar las características de los textos que aparecen en el detalle: Fuente, Atura, Escala, Color y tamaño de los textos.

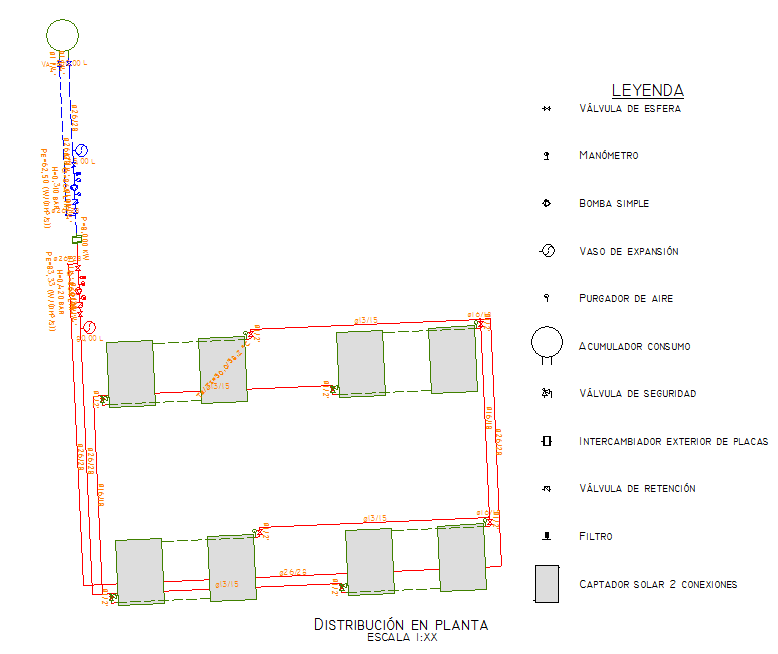

Sirva esta imagen como ejemplo de la representación en planta de una instalación solar térmica:
