Menú Resultados\Crear detalle...\Gráficas y curvas anuales

---

Descripción

Estos destalles muestran de forma gráfica muchos de los resultados que se obtienen con el programa; valores de cada variable se representan a lo largo de los meses de un año:

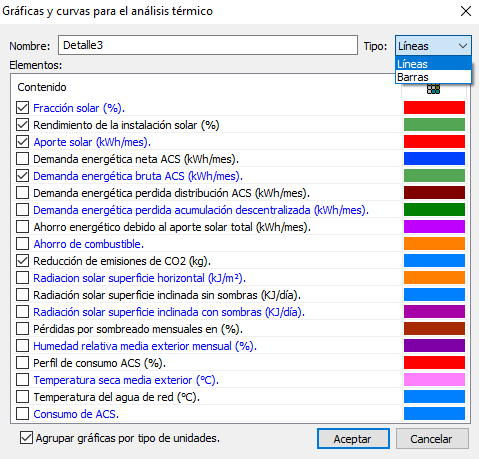

• Nombre: En esta casilla podemos ver o modificar el título con el que este detalle aparece en el árbol del Panel Proyecto.
• Tipo: Con esta opción seleccionamos la manera en que se representan los valores en las gráficas, por líneas o por barras verticales.
• Contenido y colores: Desde esta tabla se puede seleccionar qué tipo de elemento queremos en el detalle y con qué color se representará. Si quisiésemos un color diferente al que está definido, hacemos doble clic en el color a modificar y aparece una ventana desde la que se puede elegir otro color.
• Agrupar gráficas por tipo de unidades: Activando esta opción el programa reúne en un solo gráfico las curvas de las variables que están relacionadas y que se pueden comparar. De la otra manera, cada variable se obtiene representada en una gráfica independiente.

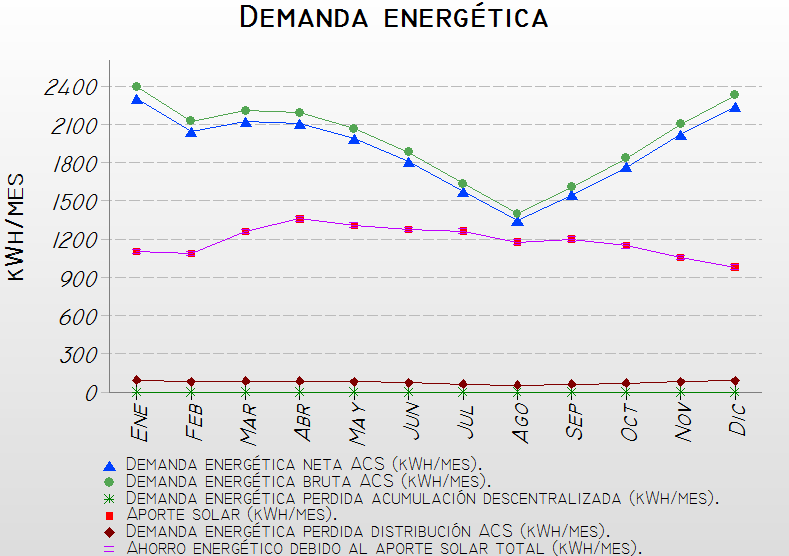

Sirva esta imagen como ejemplo de gráfica anual de una instalación solar térmica:
