Menú Resultados\Crear detalle...\Proyección

---

Descripción

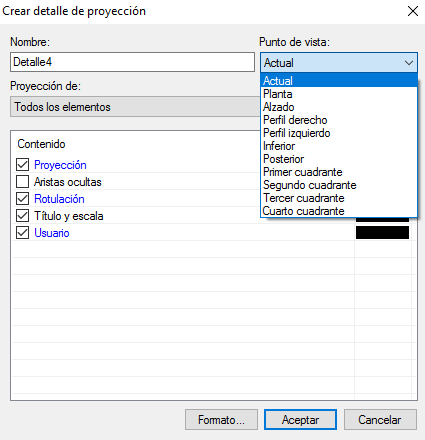

Este tipo de detalle muestra una proyección del modelo en 3D, desde diferentes Puntos de vistas, en un gráfico en 2D. Para ello utilizamos el siguiente cuadro de diálogo:

Las opciones a considerar son:

• Nombre: En esta casilla podemos ver o modificar el título con el que este detalle aparece en el árbol del Panel Proyecto.
• Punto de vista: La proyección puede crearse a partir de diferentes puntos de vista (actual, axonométricas, planta, alzado, perfil,...).
• Proyección de: Esta opción permite que el usuario pueda elegir si se representan:
  • Todos los elementos.
  • Elementos seleccionados actualmente (si antes de crear el detalle se ha seleccionado un elemento de la instalación).
  • Elementos seleccionados inicialmente (si antes de crear el detalle se había seleccionado otro elemento de la instalación, anteriormente).
  • Elementos contenidos en el plano seleccionado actualmente (si antes de crear el detalle se han seleccionado dos elementos que forman un plano).
  • Elementos contenidos en el plano seleccionado inicialmente (si antes de crear el detalle se han seleccionado dos elementos que forman un plano, diferentes a otros seleccionados anteriormente).

• Contenido y colores: Desde esta tabla se puede seleccionar qué tipo de elemento queremos en el detalle y con qué color se representará. Si quisiésemos un color diferente al que está definido, hacemos doble clic en el color a modificar y aparece una ventana desde la que se puede elegir otro color.
  • Proyección: Representación en 2D del modelo en 3D.
  • Aristas ocultas. Esta opción activa muestra las aristas que están ocultas en el modelo 3D.
  • Rotulación.
  • Título y escala: El Título es el Nombre del detalle, anteriormente descrito, y la Escala del gráfico, en caso de que corresponda.
  • Usuario: Esta opción crea una Capa de usuario cuyo contenido permanecerá invariable aunque calcule de nuevo el modelo 3D.
• Formato...: Mediante esta ventana el usuario puede ajustar las características de los textos que aparecen en el detalle: Fuente, Atura, Escala, Color y tamaño de los textos.

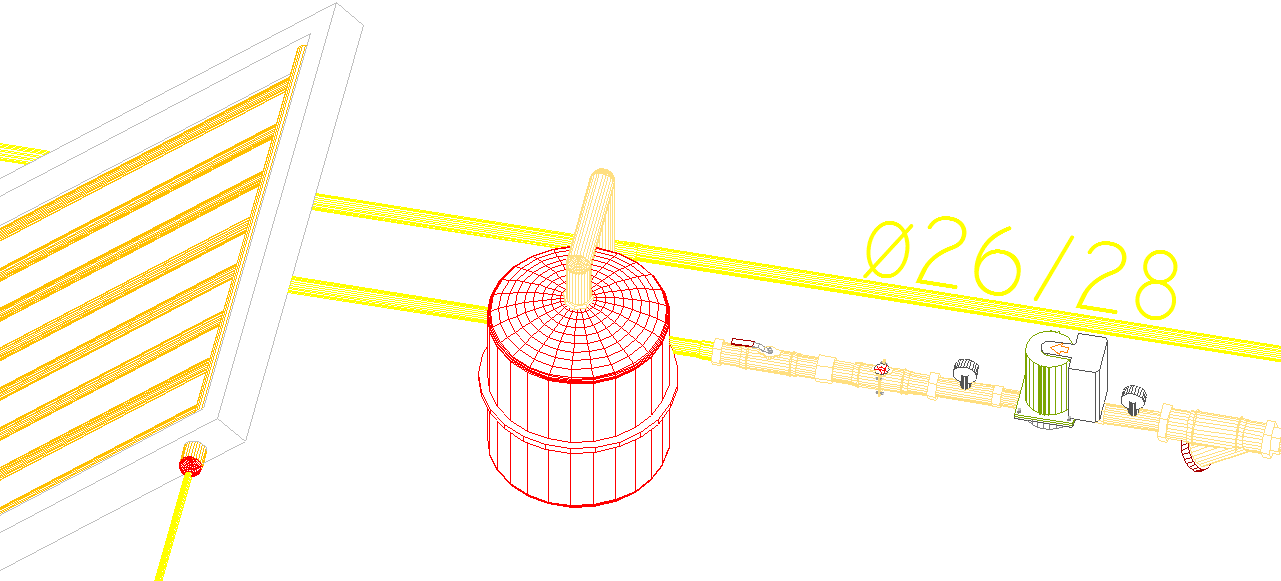

Sirva esta imagen como ejemplo de Proyección de la vista del modelo en 3D de parte de una instalación solar térmica:
