Menú Resultados\Crear detalle...\Vista 3D

---

Descripción

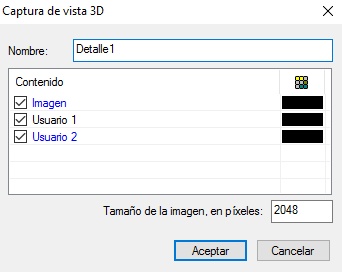

Este tipo de detalle genera una imagen 2D (una captura de la imagen) con la representación actual en el modelo 3D (área de dibujo). En el cuadro de diálogo el usuario podrá ajustar:

• Nombre: En esta casilla podemos ver o modificar el título con el que este detalle aparece en el árbol del Panel Proyecto.
• Contenido y colores: Desde esta tabla se puede seleccionar qué tipo de elemento queremos en el detalle y con qué color se representará. Si quisiésemos un color diferente al que está definido, hacemos doble clic en el color a modificar y aparece una ventana desde la que se puede elegir otro color.
  • Imagen: Captura de la imagen área de dibujo del modelo en 3D.
  • Usuario 1: Esta opción crea una Capa de usuario 1 cuyo contenido permanecerá invariable aunque calcule de nuevo el modelo 3D.
  • Usuario 2: Esta opción crea una Capa de usuario 2 cuyo contenido permanecerá invariable aunque calcule de nuevo el modelo 3D.
• Tamaño de la imagen (pixel): Este valor es el ancho de la imagen en píxeles que puede modificar para cambiar la resolución de la imagen.

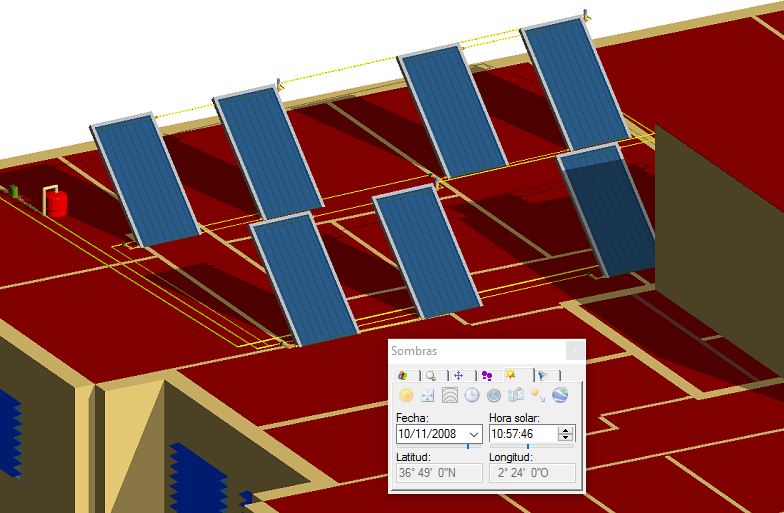

Sirva esta imagen como ejemplo de la Vista en 3D de parte de una instalación solar térmica:
