Insertar/Tubería	Ayuda TK-HS5

---

Las tuberías son los conductos cerrados que conforman la instalación de saneamiento.

Para el modelo de cálculo utilizado por TeKton3D HS5, las tuberías y canaletas son la misma entidad, de ahí que lo expuesto en este apartado sirva también para canaletas.

Conexiones

TeKton3D debe interpretar el dibujo de la instalación para construir el sistema matricial de cálculo, por este motivo es importante que las conexiones se realicen de forma precisa en los puntos de Conexión de las entidades que entren en el cálculo:

• Una línea sólo se puede conectar a otras líneas a través de sus extremos o puntos finales.
• Las líneas se conectan a los símbolos por medio de los puntos de Conexión.

Para asegurar la conexión entre elementos debe hacerse uso de los distintos tipos de puntos de Referencia disponibles en la interfaz gráfica (disponibles a través del menú contextual), aunque el más útil es el punto de Conexión que aproxima el cursor tanto a los extremos de las líneas como a los puntos de conexión de los símbolos.

Propiedades

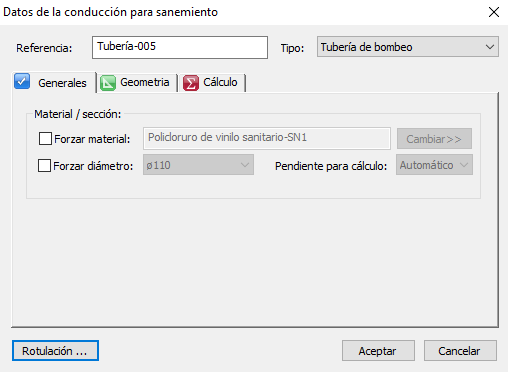

La ventana de propiedades de las tuberías de saneamiento (o canaletas) constan de las siguientes solapas:

• Generales: Contiene los datos que definen el material, el diámetro y la pendiente de cálculo de este tramo.
• Geometría: Contiene los datos que definen la tubería en sí: longitud, diferencia de cotas e identificadores.
• Cálculo: Contiene opciones de cálculo específicas para el dimensionado de la tubería seleccionada.

Además, en la parte superior de la ventana se encuentran los siguientes campos:

• Referencia: Es el nombre que identifica a la tubería. TeKton3D HS5 rellena automáticamente este campo con un número precedido por la palabra "Tubería-".
• Tipo: Indica el tipo de la tubería seleccionada. Es muy importante asignar correctamente el tipo de tubería para que el dimensionado se realice correctamente, ya que en función del tipo el programa calculará el diámetro de la tubería en función de una u otra tabla del CTE. Los tipos disponibles son:
  • Red de pequeña evacuación: Es una tubería de una red de pequeña evacuación.
  • Colector enterrado: Es una conducción que recoge las aguas de las redes de pequeña evacuación y las conduce bajo el firme hasta la acometida.
  • Colector colgante: Realiza la misma función que en el caso anterior, pero este tipo de tubería transcurre colgado del techo de alguna planta.
  • Bajante: Son conducciones verticales que conducen las aguas de las redes de pequeña evacuación en las distintas plantas hacia los colectores.
  • Canaleta semicircular: Son conducciones abiertas de sección semicircular que recogen aguas del faldón de una cubierta. Para interpretarlas correctamente, deben conectarse a una unidad de descarga pluvial.
  • Canaleta rectangular: Son conducciones abiertas de sección rectangular que recogen aguas del faldón de una cubierta. Para interpretarlas correctamente, deben conectarse a una unidad de descarga pluvial.
  • Tubería de bombeo: Son conducciones de salida de un grupo elevador, calculadas a sección llena. Debe asignar esta función a las tuberías que transcurran entre la salida de un grupo elevador y una arqueta (a partir de la arqueta la velocidad del agua baja y las tuberías vuelven a comportarse como canales).
• Otro Tipo es el Colector urbano o exterior que se utiliza para considerar los tramos de colector que están fuera de la edificación, por ejemplo, los que comunican dos edificios o bien discurren por el exterior en una zona común. El CTE DB-HS5 especifica que los Colectores enterrados tienen que tener una pendiente mínima del -2 %. Con vista a permitir calcular con pendientes inferiores (y que no nos muestre ningún aviso), se activa esta opción y se tiene en cuenta la pendiente indicada al tipo concreto en el apartado, Pendiente mínima para el trazado en modo Automático de los tramos, dentro del menú Datos/Generales.../Dimensionado.

Por último, como en el resto de entidades de la instalación, en la parte inferior izquierda de la ventana se encuentra el botón Rotulación... que permite seleccionar los datos de la tubería que aparecerán representados en planos. Las opciones que contemplan son:

• Referencia.
• Tipo de red.
• Serie y Modelo.
• Tamaño.
• Pendiente.
• Longitud.
• Número de unidades de descarga (UD) residual.
• Superficie pluvial.

Generales

• Material / Sección:
  • Forzar material: Con esta opción se asigna a la tubería un material distinto al definido en las opciones Generales del menú Datos. Para elegir un material concreto, haga clic en el botón, Cambiar>>, y seleccione uno de los disponibles en la base de datos de tuberías.
  • Forzar diámetro: Por defecto el programa calculará automáticamente el diámetro de todas las tuberías. Pero si el usuario lo desea, con esta opción puede asignar y calcular con un valor fijo de un diámetro de una tubería.
  • Pendiente para cálculo: Permite establecer el criterio de asignación de pendientes a tramos:
    • Automático: Calcula automáticamente la pendiente, en función de la posición de los demás elementos de la instalación. Es un procedimiento complejo que TK-HS5 desarrolla automáticamente, por el que analiza la posición real que tendrán los nudos que conecta la tubería y calcula la pendiente real.
    • Forzado (-1%, -2% o -4%): Permite fijar la pendiente de la tubería. El trazado real de la instalación se realizará respetando la pendiente de esta tubería. Si fuerza la pendiente en varias tuberías, podría darse el caso de que no exista una solución real, en tal caso, el programa ignoraría el valor forzado en algunas de las tuberías forzadas.

Geometría

• Longitud: Por defecto, la longitud del tramo es igual a la del modelo de cálculo 3D. Sin embargo, el usuario podrá variar esta longitud, añadiendo un cierto valor (Añadir), o bien introduciendo manualmente un valor fijo de la longitud de la tubería (Forzar).

Cálculo

En esta solapa se pueden especificar opciones particulares de cálculo para la tubería, distintas de las definidas en los Datos generales. Cada una de las opciones se refiere a una limitación en el cálculo (por ejemplo, diámetro máximo).

Seleccionando "Valor general", se asignará a la tubería lo definido en Datos generales. Si se selecciona "Valor particular", habrá que introducir un determinado valor y será de aplicación únicamente a la tubería seleccionada. Si se elige "Ninguna", no se aplicará la limitación a la tubería.

Las opciones disponibles son:

• Limitación superior de diámetro interior (mm): Indica el máximo diámetro admisible.
• Limitación inferior de diámetro interior (mm): Indica el mínimo diámetro admisible.
• Limitación superior de canaletas rectangulares (cm²): Se refiere a la sección máxima admisible para canaletas.
• Limitación inferior en canaletas rectangulares (cm²): Es la sección mínima admisible en canaletas rectangulares.
• Velocidad máxima en tubería de bombeo (m/s): Con esta opción puede especificar una velocidad máxima para las tuberías con Tipo: Tubería de bombeo.
• Ventilación primaria en bajantes (m): Esta opción fuerza la colocación de una ventilación primaria (prolongación de la bajante por encima de la cubierta). Salvo casos particulares, esta opción debe estar siempre activada. La ventilación aparecerá representada en 3D después de realizar el cálculo de la instalación. En este caso habrá que especificar además la longitud de la prolongación (según CTE-DB HS5: 1,30 metros para azoteas no transitables y 2,00 metros para transitables, aunque existen algunas excepciones). Si se activa la opción "Forzar vertical" la ventilación seguirá la dirección vertical aunque la bajante esté inclinada.
• Ventilación secundaria en bajantes: Esta opción fuerza la colocación de un subsistema de ventilación secundaria (tubo paralelo a la bajante y conectado a la misma, que como norma general debe colocarse en edificios de más de 7 plantas). Seleccionando la opción "con uniones en cada planta", el programa calculará las bajantes considerando que la columna de ventilación está conectada a las redes de pequeña evacuación en todas las plantas (utilizando la tabla 4.11 del CTE-DB HS5), mientras que seleccionando "sin uniones en cada planta" el programa dimensionará la columna de ventilación por el caso general (tabla 4.10 del CTE-DB HS5).
