TK-HE1. Limitación de la demanda energética (CTE-2013)

Módulo de TeKton3D para la justificación de la limitación de la demanda energética de acuerdo al CTE-HE1.

Versión 1.6.82.8

Si tiene una licencia permanente y desea adquirir licencias adicionales marque la casilla de verificación. Máximo dos licencias adicionales por producto. Precio de la licencia adicional: 15% del precio de la licencia permanente, con un mínimo de 50€.

250,00

Consúltenos para tarifas académicas, descuentos por volumen y licencias temporales con cualquier configuración de programas o módulos.

Módulo de TeKton3D para la justificación de la Limitación de la demanda energética, de acuerdo con el Documento Básico HE del Código Técnico de la Edificación aprobado por Real Decreto 314/2006 de 17 de marzo, Orden FOM/1635/2013, de 10 de septiembre publicada en el BOE 12/09/2013 con corrección de errores en BOE 08/11/2013 y Orden FOM/588/2017, de 15 de junio, por la que se modifican el Documento Básico DB-HE "Ahorro de Energía", del Código Técnico de la Edificación.

TK-HE1 cubre los siguientes casos:

  • Edificios nuevos o ampliaciones de edificios existentes de uso residencial privado o dedicados a otros usos.
  • Intervenciones en edificios existentes de cualquier uso en los que se renueve más del 25% de la superficie de la envolvente.
  • Edificios en los que se cambie su uso característico o se reformen.

TK-HE1 realiza las siguientes comprobaciones:

  • En edificios de uso residencial privado comprueba que la demanda energética sea inferior al valor máximo definido por la zona climática de la localidad en que se ubican y por la superficie útil.
  • En edificios de otros usos comprueba que el porcentaje de ahorro de la demanda energética conjunta de calefacción y refrigeración, respecto al edificio de referencia supere el valor mínimo que es función de la zona climática de la localidad en que se ubican y del nivel de cargas internas.
  • Limitación de descompensaciones en edificios de uso residencial privado, verificando que la transmitancia térmica y la permeabilidad al aire de los elementos que forman parte de la envolvente térmica del edificio, no supere los valores establecidos en función de la zona climática de la localidad en la que se ubica el edificio.
  • Se comprueba igualmente el valor de la transmitancia térmica de las particiones que separan unidades de distinto uso, y de las que separan unidades de uso y las zonas comunes del edificio.
  • Comprobación del riesgo de condensaciones superficiales e intersticiales en los elementos que componen la envolvente térmica del edificio.

TK-HE1 realiza el cálculo de la demanda energética en base al método horario simplificado descrito en la norma UNE-EN ISO 13790:2011. “Eficiencia energética de los edificios. Cálculo del consumo de energía para calefacción y refrigeración de espacios. (ISO 13790:2008)”.

El método de cálculo, que contempla el acoplamiento térmico entre zonas adyacentes, cumple todos los requisitos descritos en el apartado 5 de la Sección HE1 del Documento Básico HE de septiembre de 2013, y ha sido validado con la norma EN-15265:2007 “Prestaciones térmicas de los edificios. Cálculo de las necesidades energéticas para calefacción y aire acondicionado. Criterios generales y procedimientos de validación” superando ampliamente los test de validación.

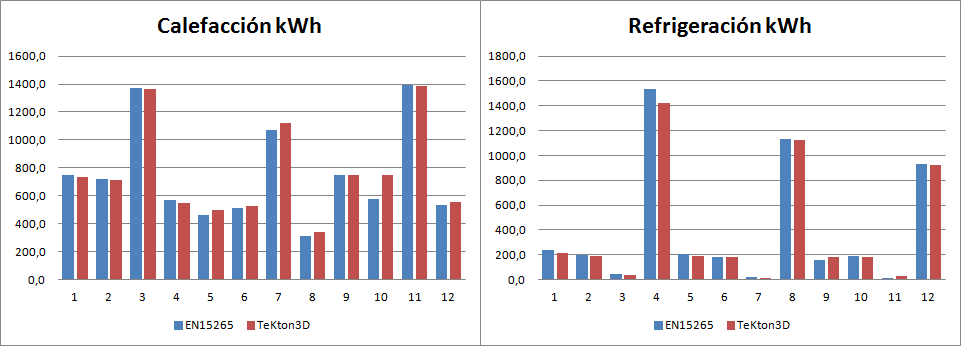

Test de validación EN15265

(Resultados de los test de validación de la norma EN-15265:2007)

TK-HE1 genera un completo informe con la justificación del cumplimiento de esta exigencia básica de acuerdo al apartado 3.2 de la Sección HE1, y pone a disposición de los usuarios herramientas de análisis de la demanda que facilitan la interpretación de los resultados y ofrecen las pautas para alcanzar los objetivos de la exigencia HE1.

Documento justificativo

TK-HE1 recoge en sus métodos de cálculo las recomendaciones de los "Documentos de Apoyo DB HE 2013":

Los parámetros térmicos de los elementos constructivos utilizados en el edificio se calculan en función de las capas de los materiales que los componen, utilizando los procedimientos descritos en el documento de apoyo DA DB-HE/1 “Cálculo de parámetros característicos de la envolvente”.

Definición de elementos constructivos

El procedimiento de cálculo seguido para verificar la limitación del riesgo de condensaciones es el descrito en el documento de apoyo DA DB-HE / 2 “Comprobación de limitación de condensaciones superficiales e intersticiales en los cerramientos”:

 Comprobación condensaciones

El comportamiento de los huecos de la construcción (ventanas, puertas y lucernarios) se caracteriza fundamentalmente por cuatro parámetros: transmitancia, factor solar, factor de sombra y permeabilidad de la carpintería. El programa permite definir dispositivos de sombra estacionales, lo que facilita en muchos casos el cumplimiento de las exigencias HE ya que reducen la demanda de refrigeración sin aumentar la de calefacción.

TK-HE1 hace un completo tratamiento de los puentes térmicos del edificio. La definición se realiza desde la solapa de "Datos generales", en la que para cada tipo de puente térmico se puede seleccionar uno de los detalles constructivos disponibles. El proceso de comprobación de la limitación de la demanda energética realiza un completo reconocimiento gráfico del edificio en el que se detecta de forma automática la posición y longitud de cada puente térmico.

Definición de puentes térmicos

La transmitancia térmica lineal de los puentes térmicos se obtiene utilizando los métodos de cálculo establecidos por el documento de apoyo DA DB-HE/3 “Puentes térmicos”. TeKton3D incorpora un amplio catálogo de detalles constructivos para cada uno de los tipos de puentes térmicos tratados.

Catálogo de puentes térmicos

TK-HE1 También puede comprobar y justificar las versiones anteriores de la normativa: Limitación de la demanda energética según CTE-HE1 de septiembre de 2013.

Para facilitar la toma de decisiones con objeto de llegar al cumplimiento del DB-HE1 TeKton3D incorpora varias herramientas de análisis de resultados:

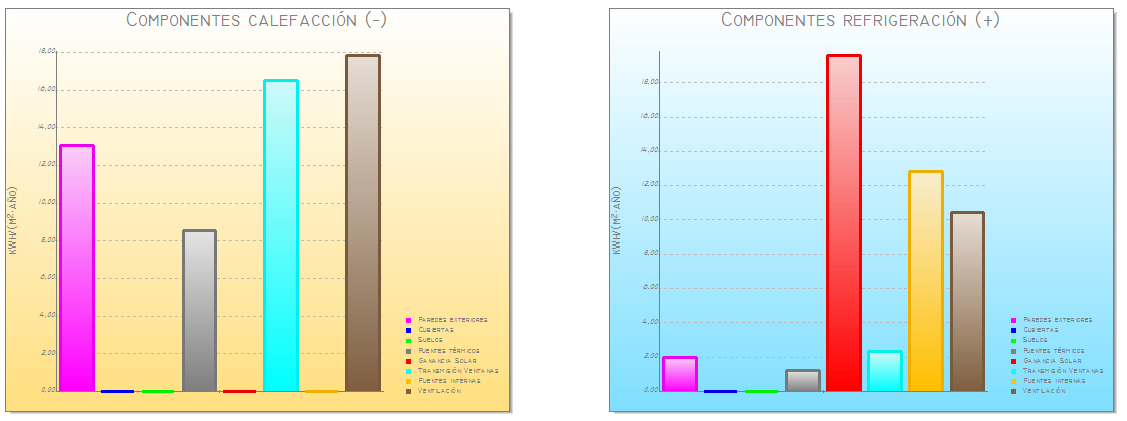

El análisis de los componentes térmicos muestra dos gráficas de barras, una para calefacción y otra para refrigeración, en las que aparecen la contribución relativa de cada componente térmico a la demanda energética: Paredes exteriores, cubiertas, suelos, puentes térmicos, ganancia solar, transmisión por huecos, fuentes internas, ventilación e infiltraciones:

Análisis de componentes térmicos

El gráfico de evolución anual de temperaturas muestra la temperatura interior de cada local para cada hora del año completo:

Evolución de las temperaturas

Especificaciones de productos
Tipo Módulo TeKton3D
Interfaz Gráfica Entrada de datos gráfica BIM 3D con detalles 2D
Importa DXF/DWG Si
Exporta DXF/DWG Si
Normativa Código Técnico de la Edificación
Documento Básico HE1
Memoria de proyecto Sí (Documento HTML)
