Ámbito

Esta opción está disponible dentro del capítulo de Distribución de aire por conductos, por tanto necesitará licencia del módulo TK-DAC.


Acceso

Esta opción es accesible desde:

  • Menú Insertar.
  • Opción de la barra de herramientas Insertar.

Esta opción sólo es accesible dentro de un capítulo de Distribución de aire por conductos. Recuerde que para gestionar los capítulos de su proyecto tiene a su disposición el Panel Capítulos.


Descripción

Sirve para situar en el área de dibujo, y en la instalación, un símbolo para varios tipos de elementos auxiliares cuyo comportamiento en el cálculo se reduce a introducir una pérdida de presión estática constante y un ruido.

Como elementos auxiliares podemos tener: filtros, compuertas, cajas de mezcla, baterías, recuperador, atenuador acústico, obstáculos, etc.


Procedimiento de uso

  1. Acceda a Insertar/Elemento auxiliar.
  2. Marque en pantalla el punto que define la posición del elemento; el punto de inserción  de éste coincidirá con el punto marcado. Recuerde que para marcar un punto puede:
    • Hacer clic directamente sobre el punto, pudiendo ayudarse de las referencias fija o automática y de la herramienta Imantar entramado.
    • Introducir las coordenadas del punto (menú contextual/Coordenadas).
  3. Marque un segundo punto para definir su rotación.

Como ocurre con cualquier otro elemento gráfico, puede crear nuevos símbolos partiendo de existentes mediante las herramientas de edición. Por ejemplo, puede copiar uno directamente con la herramienta Duplicar (). Otra forma de crear nuevas entidades utilizando herramientas de edición, es utilizando cualquier otra operación que implique un desplazamiento (Girar , Simetría , Escalar ) activando previamente la opción menú contextual -> Crear copia.

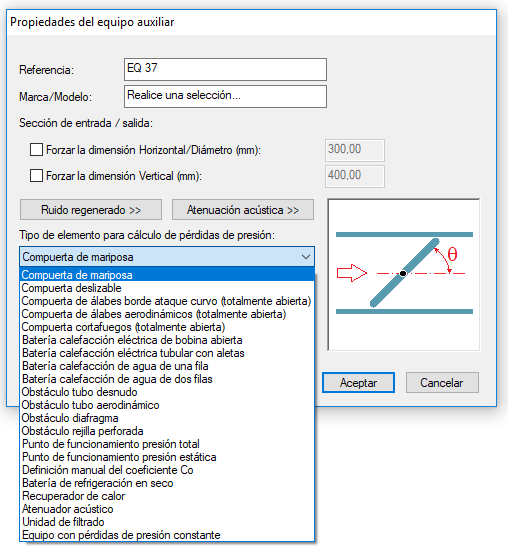

Propiedades del equipo auxiliar

Este cuadro de diálogo contiene los datos que definen el comportamiento de los elementos auxiliares.

Pestaña Datos generales

El significado de los campos que lo componen es el siguiente:

  • Referencia: Sirve como descripción del elemento en planos y listados. Las opciones de Descripciones automáticas (Menú Datos/Generales/Opciones especiales) pueden introducir automáticamente una descripción basada en el número del nudo al que se conecta o en la ordenación de las entidades según el sentido de flujo.
  • Marca/Modelo: Casilla para especificar el nombre de la marca y/o modelo del equipo auxiliar que se pretende calcular o simular con el resto de elementos de la instalación.
  • Sección de entrada/salida:
    • Forzar la dimensión Horizontal/Diámetro (mm): Mediante esta opción puede bloquear esta dimensión en los cálculos.
    • Forzar la dimensión Vertical (mm): Mediante esta opción puede bloquear esta dimensión en los cálculos.
  • Ruido generado: El ruido generado por este elemento (dB) puede tenerse en cuenta en los cálculos introduciendo los valores mediante cinco bandas de frecuencia.
  • Atenuación acústica: Si este elemento produce una atenuación acústica (dB), puede tenerse en cuenta en los cálculos introduciendo los valores mediante cinco bandas de frecuencia.
  • Tipo de elemento para cálculo de pérdidas de presión: En función del tipo de elemento y de las características de los datos que tengamos para introducir una caída de presión estática que el elemento introduce cuando el aire pasa  por su interior, elegiremos un tipo u otro. En algunos casos se nos pedirá que aportemos algún dato para que el programa pueda calcular el valor de dichas pérdidas de presión.
  • Rotulación: Activando los diferentes parámetros de rotulación aparecerán en los Detalles después de realizar los cálculos. Para este elemento serán: Referencia, Marca/Modelo, Dimensiones secciones e/s, Caudal, Velocidad e/s, Sección e/s, Pérdidas en el equipo, Pérdidas accesorio entrada y Pérdidas totales.
