Cota lineal
	... / Menú Dibujar / Cota lineal	Ayuda iMventa Ingenieros

Descripción

Esta opción de menú permite dibujar entidades de tipo Cota lineal en el área de dibujo. La cota lineal es un tipo de entidad que permite acotar distancias comprendidas entre dos puntos de referencia, y que se dibuja conforme al estilo de acotación que tenga asociado. A continuación se representan diferentes ejemplos de cotas lineales:

Ejemplos de cotas lineales con diferentes alineaciones: horizontal, vertical y alineada.

Por defecto las cotas serán horizontales o verticales, si desea crear una cota Alineada, deberá activar la opción correspondiente en el menú Contextual:



Propiedades

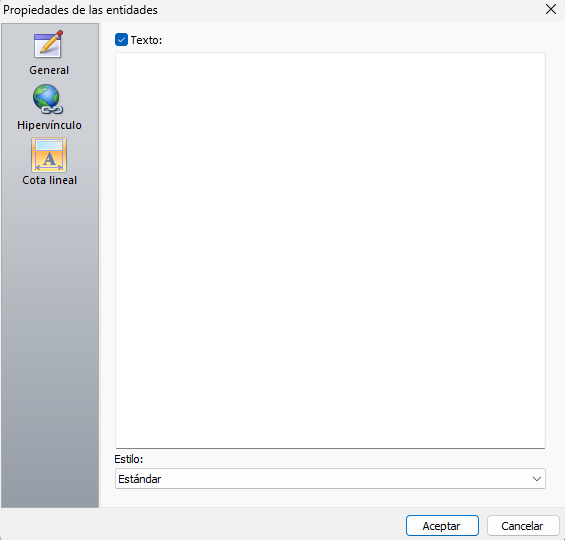

El cuadro de propiedades de una cota lineal contiene dos opciones:

• Texto: Escriba aquí un texto si desea sustituir el de la cota.
• Estilo: En este desplegable podrá seleccionar un estilo de cota. Para crear o editar estilos de acotación, vaya a la opción del menú Herramientas/Estilos de acotación...



Temas relacionados

• Selección por vértices.
• Menú Contextual.
• Introducción manual de coordenadas.
• Entramado.
• Ortogonal.
