Descripción

Para obtener este tipo de listados se recomienda seleccionar uno o varios Espacios que se vayan a estudiar. Las cargas térmicas dependerán, entre otros aspectos, del Método de Cálculo de Cargas Térmicas seleccionado: Método de las Funciones de Transferencia (TFM) o el Método de las Series Temporales Radiantes (RTS). Recordemos que ambos métodos comparten los procedimientos de cálculo de las ganancias instantáneas y sólo difieren en la conversión de éstas a cargas de refrigeración.

También se puede obtener este resultado directamente si seleccionamos un solo Espacio e indicamos la opción Resultados... del menú contextual (botón derecho del ratón).

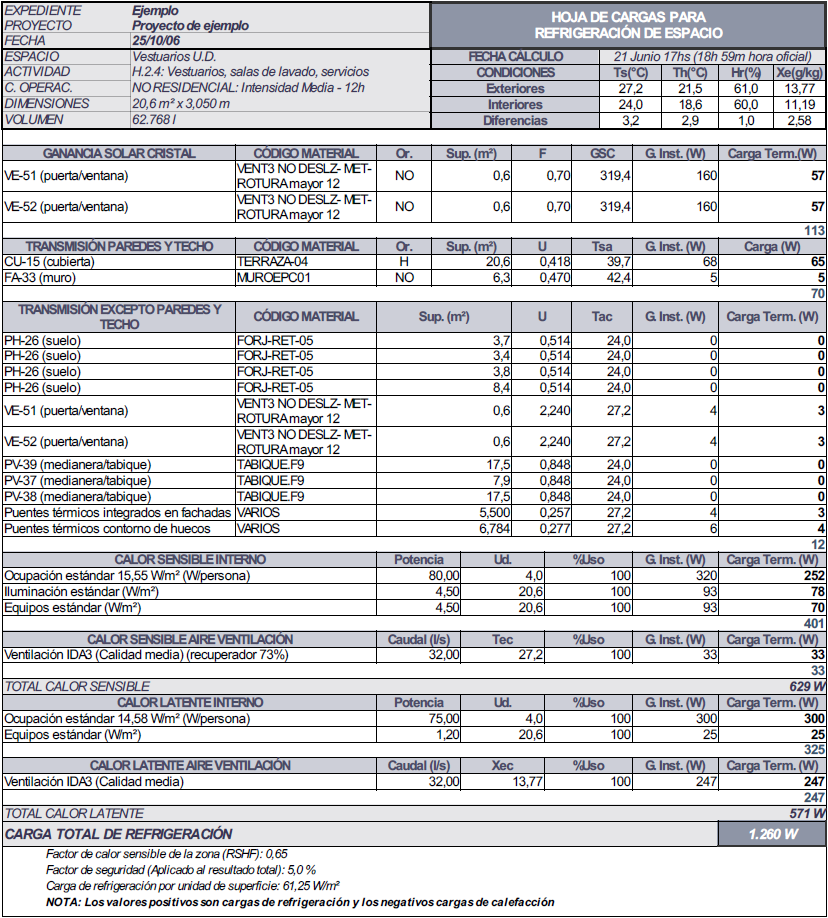

Aprovechando un ejemplo de hoja de cargas para refrigeración de un espacio, se explica el contenido debajo de esta imagen:

Hoja de carga de refrigeración

Destacar que únicamente el resultado de la Carga total de refrigeración o de calefacción está multiplicado por el Factor de seguridad cargas térmicas definido en la pestaña Opciones avanzadas de las propiedades del espacio. El resto de cargas parciales no se encuentran multiplicadas por este factor.

En general, los valores que aparecen con signo positivo son ganancias instantáneas o cargas de refrigeración, mientras que los de signo negativo son de calefacción.

Además, en el listado, "Anexo 1. Método de cálculo", se expresan las ecuaciones utilizadas para los cálculos de las ganancias instantáneas y de las cargas térmicas.

Los datos que recoge esta tabla podrán ser:

Datos del Expediente y Fecha, que se haya definido en el menú Datos/Expediente...
Parámetros característicos de cada Espacio, concernientes a este cálculo.
Fecha del cálculo: Las cargas térmicas se obtienen para el instante de cálculo más desfavorable (hora solar, día y mes del año) teniendo en cuenta tanto la evolución de las condiciones climáticas exteriores como las condiciones operacionales internas de cada recinto.
Condiciones ambientales: Los datos que se muestran son relativas a las condiciones ambientales exteriores, interiores y su diferencia, y son:
- Ts (ºC): Esta temperatura seca es para las 15 horas solares, y se puede obtener de los archivos meteorológicos (extensión MET o EPW) o de las normas UNE 100001 y UNE 100014 que establecen las condiciones termohigrométricas exteriores de proyecto para diferentes localidades españolas y sus correcciones. Para más información puede ver la opción Condiciones exteriores de diseño.
- Th (ºC): Igualmente que para la temperatura seca, la temperatura húmeda es para las 15 horas solares, y se puede obtener de los archivos meteorológicos (extensión MET o EPW) o de las normas UNE 100001 y UNE 100014 que establecen las condiciones termohigrométricas exteriores de proyecto para diferentes localidades españolas y sus correcciones. Para más información puede ver la opción Condiciones exteriores de diseño.
- Hr (%): La humedad relativa es la relación entre la presión de vapor de agua en el aire y la presión de vapor saturado a la misma temperatura. La humedad relativa del 100% indica que el aire está saturado.
- Si en las propiedades del espacio se han forzado la condición interior de humedad relativa, para verano o invierno, el programa fijará el límite superior y el inferior, respectivamente, para este campo. Por ejemplo, si en verano fijamos la humedad relativa entre un 45 y 60 por ciento, el valor de la "Hr (%)" que fija el programa en la hojas de cargas es para 60 (%).
- Xe (g agua/kg aire): La humedad específica es el peso del vapor de agua por unidad de peso de aire seco. El aire atmosférico contiene una cierta cantidad de humedad, pero su capacidad no es ilimitada. Cuando contiene el máximo posible a una temperatura determinada, se dice que ha alcanzado su punto de humedad específica de saturación (aire saturado). Si la diferencia entre la humedad relativa exterior menos la interior es negativa, esta condición meteorológica es la que está haciendo que el cálculo de la carga latente del aire de ventilación en refrigeración sea negativa (ganancia).

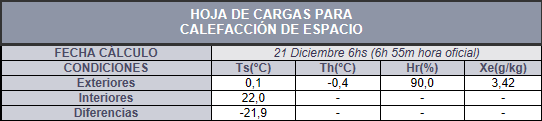

En los casos en que no se fuercen las condiciones internas de humedad relativa en la pestaña Datos generales del espacio de sus propiedades, algunos de los campos de este apartado de la hoja de cargas se completarán con un guión medio "-":

Condiciones ambientales

Por lo tanto, algunos valores de ganancia no se tendrán en cuenta, por ejemplo las debidas al calor latente del aire de ventilación.

Ganancia solar del cristal (W): La ganancia solar en un instante, t, de calor sensible debida a la radiación incidente en los cerramientos semitransparentes. Las abreviaturas que vienen son:
- Or.: Orientación del elemento.
- Sup. (m²): Superficie acristalada total del elemento.
- F: Factor solar del material del vidrio, correspondiente a la superficie acristalada del hueco.
- GSC (W/m²): Ganancia debida a las radiaciones directa y difusa por metro cuadrado.
Transmisión paredes y techo (W): Ganancia de calor sensible en el ambiente en el instante, t, a través de la superficie interior de la pared o techo (excepto los que no reciben los rayos solares), siendo:
- Or.: Orientación del elemento.
- Sup. (m²): Superficie interior del elemento correspondiente a dicho espacio.
- U (W/m²·°C): Flujo de calor, en régimen estacionario, para un área y diferencia de temperaturas unitarias de los medios situados a cada lado del elemento que se considera.
- Tsa (ºC): Temperatura sol-aire para un mes y una hora dados.
Transmisión excepto paredes y techo (W): Ganancia de calor sensible en el instante, t, por transmisión en cerramientos opacos al exterior en sombra (no expuestos al sol), de separación con el terreno, particiones interiores, puertas al exterior y transmisión por cerramientos semitransparentes. Las abreviaturas significan que:
- Sup. (m²): Superficie acristalada total del elemento.
- U (W/m²·°C): Flujo de calor, en régimen estacionario, para un área y diferencia de temperaturas unitarias de los medios situados a cada lado del elemento que se considera.
- Tac (ºC): Temperatura de la zona adyacente al espacio al que pertenece el elemento cerramientos al interior, acristalamientos al exterior, puertas al exterior o puentes térmicos del contorno de huecos. Estas temperaturas podrían ser la Temperatura suelo, Temperatura del local contiguo o Temperatura exterior corregida (Ts).
Calor sensible interno (W): Ganancia de calor sensible en el instante, t, debido a ocupantes, iluminación, aparatos eléctricos y térmicos situados en el interior del espacio, siendo:
- Potencia (W): El aporte sentible de la energía que se pueda deber a: la ocupación de las personas y su actividad metabólica, la potencia eléctrica de las luminarias y equipos que afecten en cada espacio concreto.
- Ud.: Este valor podrá ser el número de ocupantes en el espacio o los metros cuadrados de la superficie y se utiliza para obtener el valor total de la potencia (en vatios) para ese espacio.
- %Uso: Corresponde a una fracción del aporte sensible debido a los horarios de ocupación, iluminación y equipos, según las condiciones operacionales seleccionadas en las propiedades de cada espacio.
Calor sensible aire ventilación (W): Debido al aire de ventilación e infiltraciones donde, además de facilitar los datos del rendimiento del recuperador de calor sensible:
- Caudal (l/s): Se establecerá el caudal correspondiente al RITE (de acuerdo con la IT 1.1.4.2 del RITE 2007, que se refiere a la exigencia de calidad del aire interior), al CTE DB-HS3 del 2017 (opción Calidad del aire interior) o un valor fijado por el usuario y que se podrá modificar en la pestaña, Ventilación aire exterior, de las propiedades del recinto.
- Tec (ºC): Temperatura seca exterior corregida según mes y hora.
- %Uso: Corresponde a una fracción del aporte sensible debido al horario de ventilación, según las condiciones operacionales seleccionadas en las propiedades de cada espacio.
Calor latente interno (W): Calor latente provocado por la actividad metabólica de los ocupantes y los aparatos que absorban o generen humedad. Las abreviaturas significan que:
- Potencia (W): El aporte latente de la energía que se pueda deber a: la ocupación de las personas y su actividad metabólica, la potencia eléctrica de las luminarias y equipos que afecten en cada espacio concreto.
- Ud.: Este valor podrá ser el número de ocupantes en el espacio o los metros cuadrados de la superficie y se utiliza para obtener el valor total de la potencia (en vatios) para ese espacio.
- %Uso: Corresponde a una fracción del aporte latente debido a los horarios de ocupación, iluminación y equipos, según las condiciones operacionales seleccionadas en las propiedades de cada espacio.
Calor latente aire de ventilación (W): Procedente del aire exterior cuyo contenido de humedad es diferente al del aire del interior de los locales donde, además de facilitar los datos del rendimiento del recuperador de calor latente las abreviaturas significan que:
- Caudal (l/s): Se establecerá el caudal correspondiente al RITE (de acuerdo con la IT 1.1.4.2 del RITE 2007, que se refiere a la exigencia de calidad del aire interior), al CTE DB-HS3 del 2017 (opción Calidad del aire interior) o un valor fijado por el usuario y que se podrá modificar en la pestaña, Ventilación aire exterior, de las propiedades del recinto.
- Xec (g agua/kg aire): Humedad específica exterior corregida.
- %Uso: Corresponde a una fracción del aporte latente debido al horario de ventilación, según las condiciones operacionales seleccionadas en las propiedades de cada espacio.

Al calcular las cargas térmicas para calefacción el programa tendrá en cuenta los Niveles mínimos que haya definido en la pestaña Opciones avanzadas de las propiedades de cada espacio. Por defecto, no se tienen en cuenta el calor debido a la: ocupación, a la iluminación y a los equipos; por considerarse más desfavorable esta situación ya que las cargas térmicas compensarían al resto de cargas de calefacción.

Niveles mínimos

Carga total de refrigeración (W): Sumatorio de las componentes parciales de las cargas térmicas debidas a las distintas ganancias (o pérdidas); calculadas según el método seleccionado previamente en Método de Cálculo de Cargas Térmicas : Método de las Funciones de Transferencia (TFM) o el Método de las Series Temporales Radiantes (RTS).
Factor de calor sensible de la zona (RSHF): Este valor es la relación entre el calor sensible (ganancia instantánea de calor sensible interno) y el calor total (suma de ganancias instantáneas de calores sensible y latente internos), y debe encontrarse entre el 0 y el 1. A su vez, representa las características que debe tener el aire que se inyecta a la zona que se desea acondicionar.
Factor de seguridad (Aplicado al resultado total): Este valor coincidirá con el valor que se haya indicado en la opción, Factor de seguridad cargas térmicas. Refrigeración (%), de la pestaña Opciones avanzadas del las propiedades del Espacio.
Carga de refrigeración por unidad de superficie: Este valor se calcula dividiendo la carga total de refrigeración, en Vatios, entre la superficie del recinto, en m².

Se debe tener en cuenta el Método de cálculo de la superficie construida y útil de cada espacio que se haya definido en el menú Datos/Generales.../Opciones por defecto del capítulo TK-Edificio.
