Generales...
	TeKton3D / TK-BT / Menú Datos / Generales...	Ayuda iMventa Ingenieros

Descripción

Este menú incluye estas opciones de cálculo:

• Capítulo
• Materiales por defecto
• Opciones de cálculo
• Opciones especiales
• Schneider Electric (necesita el módulo TK-BTEco).
• Esquemas
• Etiquetas

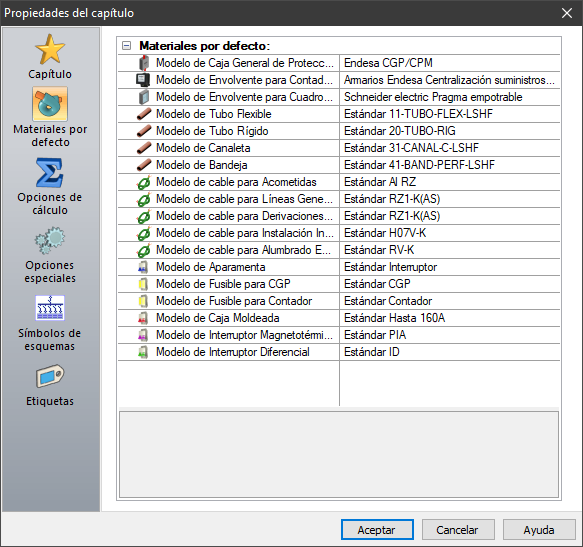

Materiales por defecto

Esta ventana muestra los tipos o modelos de materiales que tendrán por defecto los elementos que insertaremos en este capítulo. Se trata de seleccionar materiales y modelos por defecto para los elementos de la instalación desde las distintas bases de datos del programa.

Por un lado están los modelos de envolvente para CGP, CPM, armarios de contadores, y cuadros de la instalación. Por otro lado están los tipos de cable a usar para cada tipo de circuito. Y por último, están las marcas y series de aparamenta a usar en cada tipo de dispositivo definido.

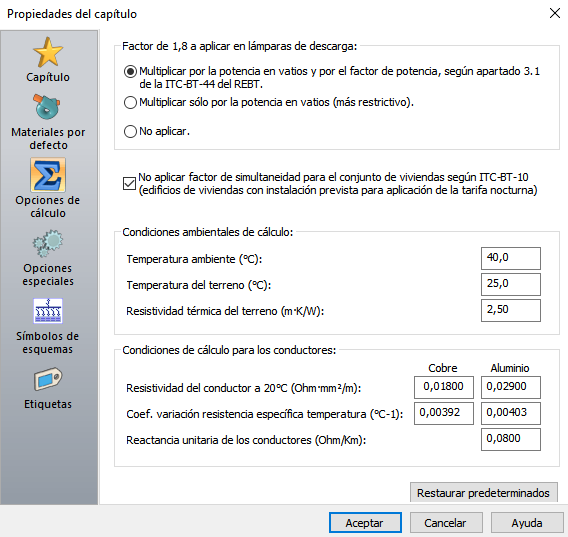

Opciones de cálculo

Este apartado permite configurar los siguientes parámetros:



• Factor de 1,8 a aplicar en lámparas de descarga: Permite modificar la forma de aplicar el factor de 1,8 sobre la potencia de las lámparas, siguiendo los siguientes criterios:
  • Multiplicar por la potencia en vatios y por el factor de potencia, según apartado 3.1 de la ITC-BT-44 del REBT.
  • Multiplicar sólo por la potencia en vatios (más restrictivo).
  • No aplicar.
• No aplicar factor de simultaneidad para el conjunto de viviendas según ITC-BT-10 (edificios de viviendas con instalación prevista para aplicación de la tarifa nocturna). En el apartado 3.1 de la ITC-BT-10 dice que la carga correspondiente a un conjunto de viviendas se obtendrá multiplicando la media aritmética de las potencias máximas previstas en cada vivienda, por el coeficiente de simultaneidad indicado en la tabla 1 (ver ITC-BT-10), según el número de viviendas; excepto para edificios cuya instalación esté prevista para la aplicación de la tarifa nocturna, donde la simultaneidad será 1. Si activa esta opción, se aplicará esta excepción, es decir, el coeficiente de simultaneidad será igual al número de viviendas (coeficiente de simultaneidad 1).
• Calcular la caída de tensión en circuitos de vivienda para la intensidad del interruptor automático y la longitud del punto de utilización más alejado: opción general de cálculo en circuitos de vivienda que está activa por defecto, permite dimensionar la sección por caída de tensión y calcular la caída de tensión final, tomando la intensidad del interruptor magnetotérmico y la distancia al punto de utilización más alejado, tal como indica la ITC-BT-25.
• Temperatura ambiente (°C): Temperatura ambiente a considerar en los métodos de instalación al aire, empotrados y en superficie. Permitirá al programa aplicar los factores correctores por temperatura a las intensidades máximas admisibles de la norma para este tipo de instalaciones. Normalmente toma un valor de 40°C.
• Temperatura del terreno (°C): Temperatura del terreno a considerar en los métodos de instalación enterrados. Permitirá al programa aplicar los factores correctores por temperatura a las intensidades máximas admisibles de la norma para este tipo de instalaciones. Normalmente toma un valor de 25 °C.
• Resistividad térmica del terreno (m·K/W): Resistividad térmica del terreno a considerar en los métodos de instalación enterrados. Permitirá al programa aplicar los factores correctores por este concepto a las intensidades máximas admisibles de la norma para este tipo de instalaciones. Normalmente toma un valor de 2.5 m·K/W.
• Resistividad del conductor a 20°C (W·mm²/m). Se trata de la resistividad eléctrica tanto del cobre como del aluminio a 20 °C.
• Coef. variación resistencia específica temperatura (°C^-1). Se trata de un coeficiente que determina la variación de la resistividad de un material en función de la temperatura. Mediante las resistividades a 20°C y este coeficiente alfa, es posible determinar las resistividades del material a cualquier otra temperatura usando la siguiente fórmula:

• Reactancia unitaria de los conductores (W/km): Reactancia unitaria por defecto para el cálculo de las impedancias en las líneas. Por defecto toma el valor de 0.08 W/km, No obstante, puede forzarse un valor distinto en las propiedades de cada circuito.
• Norma: Añade la posibilidad de modificar la edición de la norma UNE-HD_60364-5-52 usada para el cálculo de intensidades máximas admisibles entre la de 2014 y 2022.
• Restaurar predeterminados: Botón que restaura los cambios realizados a los valores iniciales del programa.

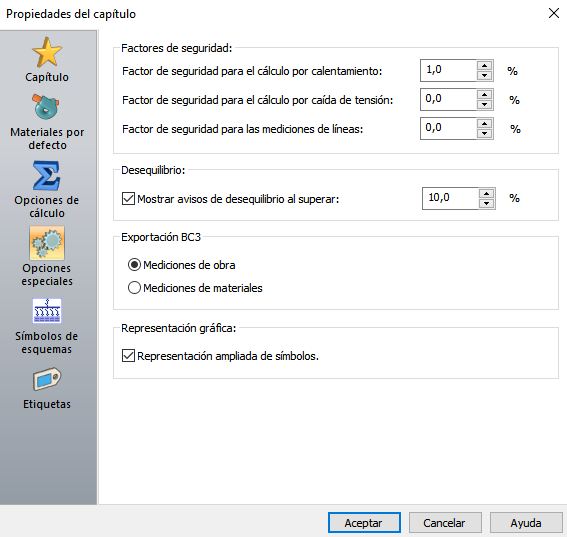

Opciones especiales

Las opciones que aparecen en este último apartado son:

Factor de seguridad para el cálculo por calentamiento: Mayora la intensidad de cálculo (Ib) en la selección de la sección por calentamiento de modo que sea inferior a la intensidad máxima admisible.

Factor de seguridad para el cálculo por caída de tensión: Mayora la intensidad de cálculo (Ib) para el cálculo de la sección por caída de tensión de modo que ésta sea inferior al límite fijado en el circuito.

Factor de seguridad para las mediciones de líneas.

Mostrar avisos de desequilibrio al superar un tanto por ciento.

No mostrar aviso R01: El receptor no tiene definido su camino de conexión.

Mediciones de obra:

• Identificar cada objeto de tipo cuadro y circuito con su referencia: Permite identificar las partidas correspondientes a cada circuito y cuadro eléctrico con los nombres o referencias de usuario. Cuando se utiliza esta opción ya no se agrupan todos los circuitos o cuadros con las mismas características, y aparece una unidad por cada elemento de la instalación.
• Contabilizar los tramos enlazados en la medición de circuitos de alumbrado y tomas: Se aplica fundamentalmente al caso de Circuitos de alumbrado o tomas de usos varios, en los que el trazado de canalizaciones se define de forma parcial (sólo hasta las Cajas de conexión) y las conexiones a receptores se realiza mediante Relaciones gráficas. Activar esta opción permite incluir en la partida del Circuito la longitud correspondiente a los enlaces hasta los puntos de luz o tomas (con la canalización por defecto), por lo que ahora se estaría midiendo la longitud total/real del circuito. En compensación, las partidas correspondientes a los puntos de luz o tomas ya no incluyen ni hacen referencia a la parte correspondiente al circuito de conexionado a cajas, y también aparece una partida correspondiente a la canalización por defecto usada en estos enlaces.

Mediciones de materiales.

Representación ampliada de símbolos.

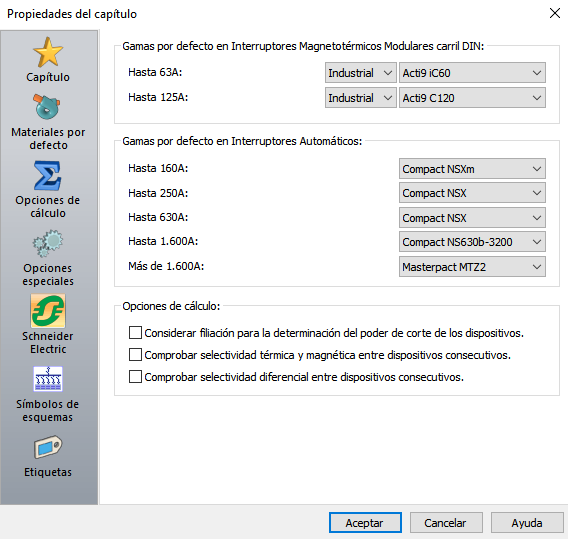

Schneider Electric

El módulo TK-BTEco añade una nueva solapa al cuadro de diálogo de datos generales del capítulo de electricidad.

Esta solapa permite seleccionar las gamas por defecto para los dispositivos de protección del Catálogo de Schneider Electric insertados en el modelo de la instalación. No obstante, en los datos de cada dispositivo se podrán forzar individualmente la gama, el modelo y sus settings.

Este cuadro de diálogo también permite activar, o desactivar, en el proceso de cálculo general, algunas opciones como:

• Comprobar a cortocircuito con el poder de corte reforzado debido a la filiación.
• Analizar la selectividad (tanto magnetotérmica como diferencial).

Las opciones de esta pestaña son:



Esquemas

Las opciones que aparecen en este apartado permiten:

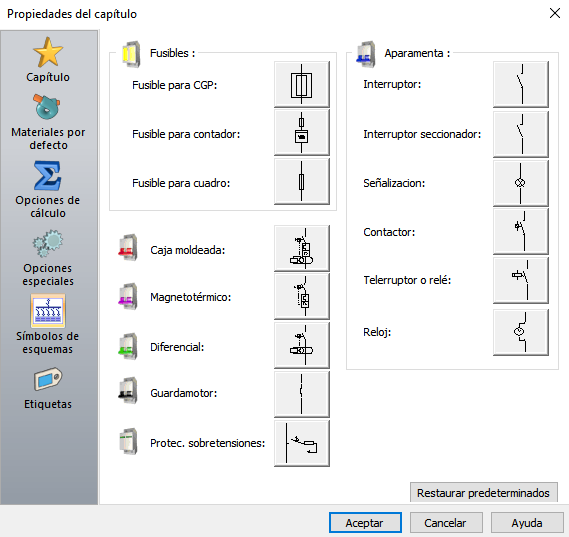

Símbolos para esquemas: Seleccionar los símbolos por defecto para las aparamentas (por categoría y tipo) que usará el programa en los distintos esquemas que genera la aplicación. No obstante, y de manera individual, podrá forzar un símbolo diferente para cada uno de elementos del esquema.

Datos en las tablas: Seleccionar los datos de cada circuito que se añadirán a la tabla inferior de los esquemas unifilares. Se añade la posibilidad de insertar nuevos datos, como son las potencias aparente y reactiva, el factor de potencia, la longitud total o las intensidades de cortocircuito.

Opciones: Elegir distintas opciones de dibujo de los esquemas:

• Dibujar los datos del circuito de alimentación al cuadro en la tabla: Se aplica la representación por defecto de un circuito, llevándola alimentación del cuadro hasta la tabla para incluir sus datos. Si se desactiva, la alimentación quedará en la parte superior y no se añadirá la columna correspondiente a la tabla.
• Dibujar la derivación al cuadro cuando el circuito es distribuido (esta opción sólo funciona en caso de estar activada la opción anterior): En caso de un circuito distribuido con ramal al cuadro de distribución, esta opción permite dibujar el circuito y el ramal de derivación. Por un parte, permite añadir la información del circuito en su conjunto y, por otra, del ramal al cuadro del esquema.
• Recortar textos: Esta opción corta los textos para que no sobrepasen el espacio disponible para cada celda.
• Justificar la aparamenta en la parte superior: Esta opción se puede utilizar cuando el unifilar presenta distintas ramas con distinto número de dispositivos, agrupa todos los dispositivos de las ramas con menos dispositivos en la parte superior, en vez de al final (como se hacía por defecto) y sigue haciéndose si no está habilitada la opción. Como mejora adicional, se amplía la distancia entre circuitos en los esquemas unifilares para facilitar la colocación de los textos de circuitos y protecciones.
• Usar símbolos para identificar los elementos: Esta opción sustituye el símbolo de la flecha que identifica la carga final de cada circuito por un símbolo que identifica el tipo de receptor asociado (siempre que sean del mismo tipo). Además, en caso de un único receptor, el símbolo queda asociado al elemento 3D del modelo para poder editar sus características con un doble clic de ratón sobre el elemento del esquema. Esta modificación permite interpretar de forma más rápida los esquemas.
