TK-AC: Compresor

	Compresor

	TeKton3D / TK-AC / Menú Insertar / Compresor	Ayuda iMventa Ingenieros

Descripción

Esta opción añade a la instalación uno o varios compresores de aire desde un mismo elemento y que constituye el origen de la instalación (sólo tiene un punto Conexión).

El compresor se representa mediante un Símbolo 3D y podrá elegirlo de los existen en la Librería de símbolos 3D. El escoger uno u otro símbolo del cuadro anterior no influirá en el cálculo, sólo en la representación gráfica. Tenga en cuenta que si utiliza símbolos 3D, el programa necesitará más recursos de su equipo por lo que, en caso de tener un equipo con pocas prestaciones, es recomendable la utilización de los símbolos 2D. De todas formas, sepa que puede agilizar el manejo de símbolos 3D haciendo uso de la herramienta Simplificar el dibujo de símbolos.

Propiedades del compresor

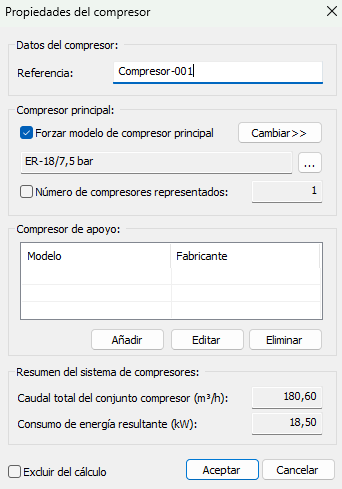

Haciendo doble clic sobre el símbolo que representa al compresor, o bien seleccionándolo y utilizando la opción del menú Datos/Entidades seleccionadas..., accederá al cuadro Propiedades del compresor:

Compresor

El cuadro ofrece las siguientes opciones.

Referencia: Es el texto que describe al compresor dentro del proyecto y que puede automatizarse con las opciones del menú Datos/Generales/Etiquetas.

Compresor principal: Inicialmente el programa asignará al símbolo un único Modelo para el Compresor (indicado por defecto en la opción del menú Datos/Generales/Material).

Forzar modelo del compresor principal: Si activa esta opción el usuario deberá especificar otro Modelo de Compresor a disponer en la instalación (Modelo que debe previamente estará definido en la base de datos de compresores). Para buscarlo y seleccionarlo, utilice el botón Cambiar>>.
Si no la activa, el programa se encargará de elegir un modelo de compresor en función de los resultados obtenidos en el cálculo. Si hace clic en el botón ... (puntos suspensivos), accederá a una vista previa de la base de datos, en la que podrá consultar las características del modelo asignado.
Número de compresores representados: Si activa esta opción, deberá indicar en la casilla adjunta cuántos compresores iguales al anterior representa realmente el símbolo; de lo contrario, será el programa el que determine la dotación de forma automática (a partir de los resultados del cálculo).
Si activa ambas opciones, el programa no podrá realizar ningún dimensionado del equipo, de manera que el cálculo se limitará a la comprobación del Compresor seleccionado.

Compresor de apoyo: En este apartado de puede Añadir más Compresores, además del anterior, para considerar un sistema o conjunto de varios Compresores trabajando al mismo tiempo. La gestión de los elementos se puede llevar a cabo con los botones Añadir, Editar y Eliminar.

Resumen del sistema de compresores: en este cuadro aparecerán las características principales (Caudal total conjunto y Consumo de energía resultante) del sistema de compresor asignado actualmente al símbolo que se está editando.

Excluir del cálculo: Si se activa esta opción, este elemento no se tiene en cuenta en los cálculo pero sí en detalles, listados, ...
