Descripción
Esta opción permite seleccionar un Modelo de la base de datos con los parámetros de un fabricante de equipos, ya sea Sistema o Unidad terminal.
La selección de equipos es el paso intermedio entre el
cálculo de cargas térmicas y la simulación de los sistemas. Esta opción se puede
encontrar en el menú Datos, en la barra de herramientas del capítulo actual y también

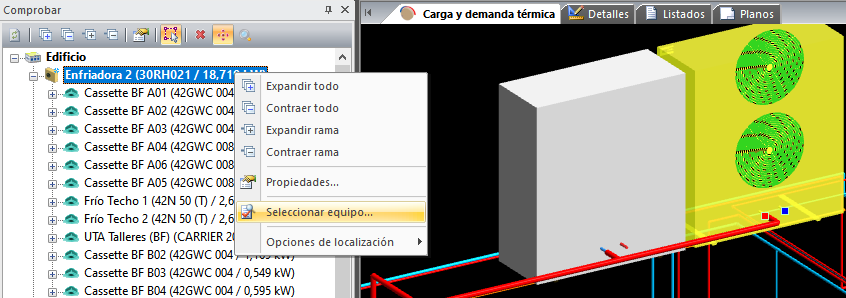

es accesible desde el panel Comprobar (
):
La opción de las Unidades terminales tipo Bocas
difusión de aire, existente para simular una rejilla de impulsión o una
red de conductos, se hace por seguir la misma estructura que el resto de los
equipos (Sistema-Unidades terminales), aunque el cálculo hidráulico se realice
en el capítulo TK-DAC.
Si se asigna una rejilla por cada espacio tiene la ventaja de que en la sincronización puede repartir la potencia del Sistema entre las Unidades terminales de forma proporcional.
En sistemas compactos (por ejemplo, RoofTop) también requiere definir rejillas y asignarles un modelo. Esta opción únicamente está disponible para evitar que aparezca el posible mensaje: "Error S01. La Ud. Terminal no tiene equipo seleccionado".
Para seleccionar un equipo, es imprescindible que antes haya:
- Calculado las cargas térmicas con la opción del menú Calcular/Carga y demanda térmica.
- Insertado los equipos (como mínimo: Sistemas y Unidades terminales unidos mediante Relaciones gráficas).
- Dimensionado dichos equipos con la opción del menú Calcular/Dimensionar equipos.
Para asignar un equipo real (con los parámetros de un fabricante) a un
Sistema o Unidad terminal, seleccione el
símbolo y
haga clic en el botón,
. Se abrirá

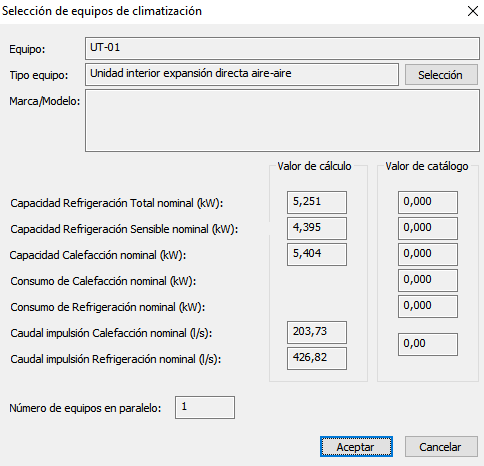

entonces el siguiente cuadro de diálogo, donde los valores de los parámetros
calculados se mostrarán:
Los caudales de impulsión sólo se calculan cuando se ha añadido una batería de
frío o calor a la unidad terminal. Con esto ya se tendrían todos los datos para
hacer un cálculo completo del caudal necesario para combatir las cargas
sensibles y latentes.
En los equipos comerciales pequeños no se puede elegir por caudal, por lo que se elige por carga sensible (valor del equipo mayor a la de cálculo), que por lo menos aseguren que se mantengan las temperaturas secas fijadas en el recinto.
No obstante, a partir de la versión 1.7.70.8 de TeKton3D, se puede seleccionar equipos por caudal de impulsión. En el cuadro de diálogo de selección de equipos para unidades interiores de conductos, cuando no se ha realizado ningún cálculo de baterías (se tiene desactivad la opción de cálculo de baterías de la unidad), se imprimen los valores de Caudales de impulsión para 4 y 10 renovaciones por hora, como valores mínimo y máximo según guía de ATECYR (Fundamentos de climatización) para una correcta difusión en el local. El programa, al comprobar que el caudal del modelo del fabricante se encuentra por debajo de los valores recomendados (entre 4 y 10 ren/h), establece un Número de equipos en paralelo suficiente para que cumpla. el hecho de no cumplir con esta opción, hará (en la mayoría de los casos) que no impulse el caudal de aire climatizado necesario para vencer las cargas del recinto (aunque tenga la potencia superior), por eso el programa lo avisa y lo cambia. Por lo que habría que buscar un equipo que cumpliese todos los requisitos, aunque también (pero no se recomienda) puede cambiar el valor de Número de equipos en paralelo en las propiedades de la Unidad terminal (modificando el parámetro Número de unidades idénticas a ésta en el sistema).

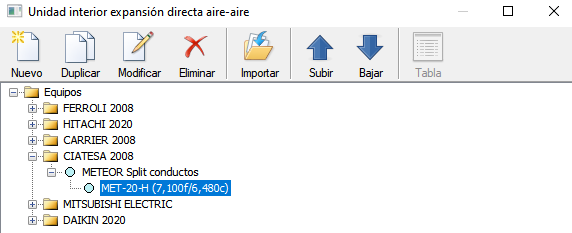

A continuación haga clic en botón Selección; se abrirá entonces la base de datos correspondiente al Tipo de equipo seleccionado (ver en las propiedades del equipo).
Cuando se están seleccionando equipos de producción, se añade al campo de la descripción Marca/Modelo los valores nominales COP y EER a título informativo.
Se indica como primer elemento informativo el Número de unidades terminales conectadas al equipo del Sistema, o bien el número de espacios climatizados por la Unidad terminal.
Para los sistemas de tipo VRF o multi-split se indica en la zona inferior el Índice de capacidad total de las unidades terminales conectadas. Este valor sólo aparece si todas las unidades terminales relacionadas ya tienen un modelo comercial definido. Este valor facilita la selección en equipos para los que se conocen los valores máximos y mínimos de índice de capacidad.

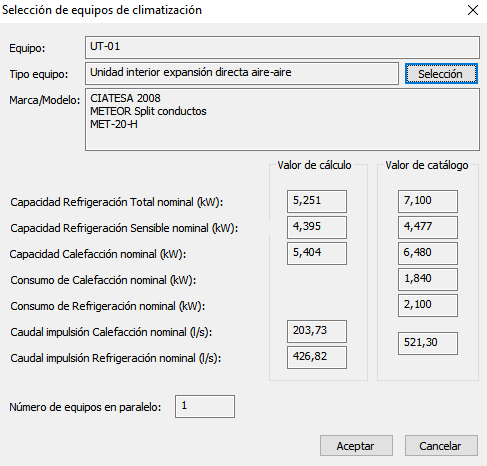

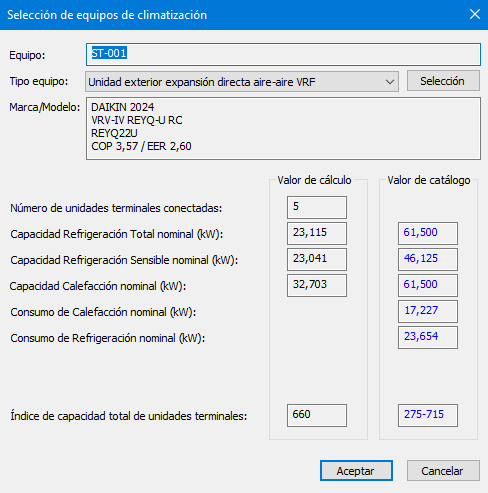

La columna Valor de catálogo aparecerá rellena con los datos del Modelo seleccionado de la base de datos, por ejemplo, para un Sistema con selección correcta:

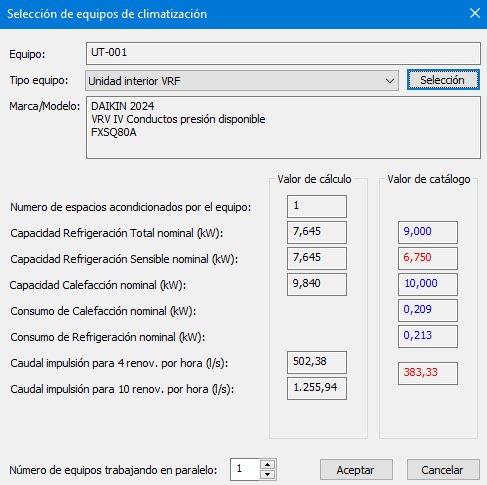

Un ejemplo de selección de Modelo para Unidad terminal con capacidad sensible y caudal de impulsión insuficientes:
Se imprimen en azul los valores de capacidad y caudal cuando son suficientes, en rojo los que no alcanzan los valores mínimos de cálculo y en naranja los sobredimensionados (valor de cálculo menor al 25 % de la capacidad nominal).
Si el campo del Número de equipos en paralelo marca 1 (ud), indica que los valores de catálogo del Modelo del equipo seleccionado cumplen con los requisitos obtenidos como valores de cálculo. En caso de indicar otro valor (mayor a uno), indicaría el Número de equipos en paralelo necesarios para cumplir con los Valores de cálculo y podrá:
- Seleccionar otro equipo de la Base de datos mediante el botón Selección.
- Puede insertar varios Sistemas y definir una Central de producción, en la pestaña correspondiente de sus propiedades.
- Puede aplicar en las propiedades de los Sistemas un Factor de simultaneidad; en el caso de que se encuentre conectado a varias Unidades terminales y que no vayan a funcionar a máxima potencia y de forma simultánea.
- El programa ahora, también propone una solución alternativa que consiste en aplicar un coeficiente de simultaneidad al sistema o unidad terminal, para tener en cuenta la simultaneidad de usos de equipos que climatizan a varios espacios. El aviso es informativo y no modifica automáticamente ningún valor, por lo que si se opta por modificar el coeficiente de simultaneidad habría que hacerlo en el cuadro de propiedades del sistema o de la unidad terminal.
- Si se prefiere tener en cuenta varios equipos en paralelo, en el caso de unidades terminales, habría que modificarlo manualmente en este cuadro de diálogo, y en el caso de los sistemas, habría que definir otros equipos formando una central de producción.
Si la potencia del equipo (o conjunto de equipos) fuera insuficiente, se le avisará en el cuadro de diálogo Proceso de cálculo y en el panel Errores al Simular los sistemas (mensaje de Error S02).
