Descripción

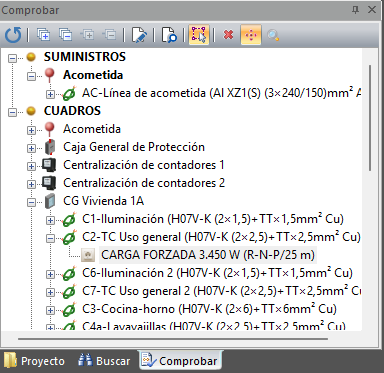

El panel Comprobar muestra un resumen de la instalación o edificio correspondiente al capítulo activo, con una estructura ramificada.
De esta manera se permite comprobar de forma rápida si el modelo de cálculo corresponde con lo que el usuario quería introducir en el programa.
Esta solapa no tiene el mismo comportamiento de un capítulo a otro y, en algunos casos, se encuentra desactivada. La información de la solapa Comprobar puede mostrarse o completarse tras un proceso de cálculo; o también haciendo clic sobre en el botón Actualizar (parte superior de la ventana) para mostrar el esquema.) para mostrar el esquema. En la parte superior del panel encontrará las siguientes herramientas:
- Actualizar: Actualiza la información del panel d comprobación con datos del capítulo actual.
- Expandir todo: Expande todos los elementos del árbol.
- Contraer todo: Contrae todos los elementos del árbol.
- Expandir rama: Expande todos los elementos de la rama seleccionada en el árbol.
- Contraer rama: Contrae todos los elementos de la rama seleccionada en el árbol.
- Propiedades: Muestra un cuadro de diálogo con las propiedades del elemento seleccionado.
- Buscar elemento gráfico seleccionado: Localiza en el árbol el elemento gráfico seleccionado en el modelo. La búsqueda comienza desde el elemento actualmente seleccionado en el árbol. Por este motivo, si el elemento aparece referenciado más de una vez, cada vez que se acciona este comando se localiza la siguiente referencia en el árbol.
- Seleccionar al localizar: Selecciona en el dibujo la entidad asociada al elemento seleccionado en la lista.
- No localizar: No localiza la entidad de dibujo asociada al elemento seleccionado.
- Localizar con encuadre: Localiza con encuadre la entidad de dibujo asociada al elemento seleccionado.
- Localiza con zoom: Localiza con zoom la entidad de dibujo asociada al elemento seleccionado.
