Medir área (extendida).

Esta opción está disponible en la interfaz gráfica 2D. La versión extendida de esta opción (que mide directamente las entidades seleccionadas) sólo está disponible en algunas aplicaciones (ESwin, TeKton3D, DXwin y BTwin).

Esta opción es accesible desde el Menú Herramientas.

Esta opción le permitirá medir el área de cualquier superficie poligonal que defina en el área de dibujo. Para ello deberá ir señalando en el dibujo los vértices del polígono hasta que este quede cerrado. En ese momento, aparecerá la información del área, y del perímetro, siempre en unidades de dibujo. Si tenemos la relación de 1Ud = 1 metro, el resultado del área os vendrá dado en metros cuadrados, y el del perímetro, en metros lineales.

Medir área sobre el dibujo

1. Acceda a la opción de menú Herramientas->Medir área, o bien, al botón correspondiente de la barra de herramientas estándar. El cursor del ratón cambiará su forma quedando en disposición de elegir los puntos que definen el polígono que encierra el área a medir.
2. Sitúe el cursor del ratón en la posición del plano donde quiera definir el primer vértice, y pulse el botón izquierdo del ratón. Este quedará definido, y moviendo el ratón verá como una línea temporal muestra cómo irá quedando el primer segmento del polígono.
3. Sitúe el cursor en la posición donde quiera finalizar este segmento, y pulse de nuevo el botón izquierdo del ratón. Verá cómo se ha dibujado este primer segmento, y moviendo el ratón observará una línea temporal que muestra como irá quedando el segundo segmento del polígono.
4. Sitúe el cursor en la posición donde quiera finalizar este segmento, y pulse de nuevo el botón izquierdo del ratón. Quedará definido el segundo segmento del polígono. Así podrá seguir hasta que queden completados todos los tramos.
5. Una vez que tenga todos los vértices definidos, y quiera finalizar la definición de la superficie, deberá acceder al Menú contextual con el botón derecho del ratón, y seleccionar la opción «Cerrar», que cerrará el polígono con un nuevo segmento que une el punto inicial con el final (si el último punto que haya elegido coincide con el primero, el programa detectará esta circunstancia y cerrará automáticamente el polígono). Una vez hecho esto, se mostrará directamente la información del área y del perímetro en un cuadro de diálogo (o sobre el área de dibujo en determinados programas).

Medir el área encerrada por una polilínea.

1. Seleccione la polilínea cerrada (o varias de ellas) que desea medir. Si selecciona polilíneas abiertas, el programa medirá la longitud, pero no dará ningún resultado para el área.
2. Acceda a esta opción desde Herramientas->Medir Área o bien haga clic en el botón .

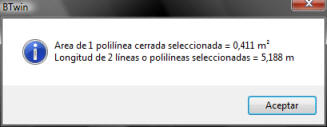

3. Aparecerá en pantalla una ventana con la longitud y área encerrada por las polilíneas:
