Menú contextual 3D.

home icon Página principal next icon Herramientas
Temas relacionados

Contenido.


Ocultar todo Mostrar todo

Ámbito.

Esta opción está disponible en la interfaz gráfica 3D.

Acceso.

Esta opción es accesible desde el Menú Herramientas.

Descripción.

Consiste en un menú emergente al que accederá pulsando el botón derecho del ratón. Se llama contextual, porque es sensible al contexto, es decir, las opciones que presenta son diferentes en función del proceso que esté desarrollando. Por ejemplo, es distinto el menú cuando no hay ninguna entidad seleccionada a cuando sí la hay. En este último caso, se añade, entre otras funciones, las opciones de edición de los elementos seleccionados.

Existen siete casos fundamentales:

  1. No hay entidades seleccionadas ni comandos en curso.
  2. Se está ejecutando una opción de dibujo o una herramienta de edición.
  3. Se está dibujando una superficie plana con ilimitado número de puntos en su contorno (forjados).
  4. Se están dibujando cerramientos, prismas o pirámides.
  5. Hay una o varias entidades seleccionadas.
  6. Está moviendo un vértice de una superficie.
  7. Está dibujando un símbolo.

Si no hay entidades seleccionadas ni comandos en curso.

Si está ejecutando una opción de dibujo (línea, polilínea, superficie, símbolo) o una herramienta de edición.

  • Ayuda iMventa Continuar: cierra el menú contextual y continúa con el comando en ejecución.
  • Fijar rotación: Esta opción aparecerá cuando se dibuje un Símbolo, y sirve para definir la rotación introduciendo directamente el ángulo.
  • Ayuda iMventa Deshacer último punto: cuando se están dibujando polilíneas o superficies, elimina el último punto marcado en el dibujo.
  • Plano de trabajo:
    • Ayuda iMventa Entramado
    • Ayuda iMventa Imantar entramado
    • Ayuda iMventa Ortogonal
    • Ayuda iMventa Imantar ortogonal
    • Salir del plano de trabajo en dirección: esta opción permite forzar el sentido de la línea que se está dibujando, bien perpendicular al plano de trabajo, o bien según el eje Z global del modelo 3D.
  • Punto de Referencia
  • Ayuda iMventa Coordenadas
  • Ayuda iMventa Herramienta continua: esta opción hace que la herramienta activa vuelva a ejecutarse cuando se finalice el proceso actual. Por ejemplo, es una opción muy útil cuando se emplea la herramienta Duplicar, para crear múltiples repeticiones de las entidades seleccionadas.
  • Ayuda iMventa Crear copia: Esta opción aparece con las herramientas de transformación (Mover, Simetría, Girar, Girar 3D, Escalar) y sirve para indicar si se crearán entidades nuevas, o simplemente se aplicará una transformación a las originales.
  • Ayuda iMventa Crear unión: Esta opción aparece sólo con la herramienta Esquina. Con esta opción activada, el programa recorta dos líneas hasta los puntos de éstas que se encuentran más próximos, y además los une con una tercera línea. En los capítulos de instalaciones de TeKton3D es una herramienta muy útil para dibujar montantes con rapidez.
  • Ayuda iMventa Partir al dibujar: esta opción aparece cuando se dibujan Líneas. Cuando está activa, parte automáticamente las líneas y polilíneas presentes en el espacio de dibujo, cuando se trazan nuevas líneas que se cortan con las primeras. Esta opción es muy útil cuando se dibujan estructuras y cuando se quiere trazar derivaciones desde un punto intermedio de una tubería.
  • Ayuda iMventa Cerrar: esta opción se activa cuando se dibuja una Polilínea o una Superficie, y coloca el siguiente punto en la posición del primero, para crear un contorno cerrado.
  • Ayuda iMventa Terminar: esta opción interrumpe el trazado de una Polilínea.
  • Ayuda iMventa Cancelar: esta opción interrumpe la herramienta activa, aunque se haya marcado "Herramienta Continua".

Ayuda iMventa

Si está dibujando una superficie.

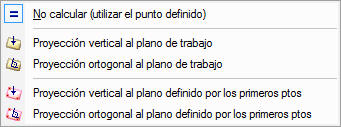

En este caso aparece un menú adicional: Calcular siguiente punto como. Este tipo de superficies (forjados, losas de cimentación y cubiertas) tienen que ser perfectamente planas para que el programa las interprete correctamente. En ocasiones, la propia imprecisión de los dibujos DXF sobre los que se trabaja hace que no se puedan dibujar superficies planas entre puntos que aparentemente son coplanarios (de ahí que sea recomendable trabajar sobre DWG, que es un formato más preciso). Para solucionar problemas de este tipo se presentan las siguientes opciones:

  • Ayuda iMventa No calcular: es la opción por defecto, y el siguiente punto será el que el usuario marque en pantalla, dentro del plano de trabajo, o bien en un punto de referencia.
  • Ayuda iMventa Proyección vertical al plano de trabajo: Traslada el punto seleccionado en pantalla hasta su proyección sobre el plano de trabajo, siguiendo el eje Z.
  • Ayuda iMventa Proyección ortogonal al plano de trabajo: Traslada el punto seleccionado en pantalla hasta su proyección ortogonal sobre el plano de trabajo.
  • Ayuda iMventa Proyección vertical al plano definido por los tres primeros puntos: Traslada el punto seleccionado en pantalla hasta su proyección, según el eje Z, en el plano definido por los tres primeros puntos dibujados. Esta opción asegura que la superficie dibujada es plana.
  • Ayuda iMventa Proyección ortogonal al plano definido por los tres primeros puntos: Traslada el punto seleccionado en pantalla hasta su proyección ortogonal sobre el plano definido por los tres primeros puntos dibujados. Esta opción asegura que la superficie dibujada es plana.

Ayuda iMventa

Si está dibujando una superficie o sólido de cerramientos, prismas o pirámides.

En este caso aparece una opción adicional: Ayuda iMventa Fijar altura, que permite especificar la altura del cerramiento o prisma que se está dibujando.

Ayuda iMventa

Si hay una o varias entidades seleccionadas.

  • Repetir (...): muestra un acceso directo al último comando ejecutado.
  • Insertar: muestra accesos directos a las opciones del menú Insertar. Dependerá del programa o capítulo activo.
  • Modificar: contiene las opciones del menú Edición.
  • Seleccionar: contiene un listado con entidades próximas al punto donde se ha hecho clic, de manera que en el caso de entidades que estén superpuestas el usuario podrá determinar cuál es la entidad que quiere seleccionar. Por ejemplo, esta opción es útil cuando se quiere seleccionar una viga, pero no su forjado, o una ventana, pero no su cerramiento, etc.
  • Dibujar (3D)
  • Ver:
  • Sombras
  • Propiedades de: Muestra el mismo listado que el menú "Seleccionar", y sirve para acceder directamente a las propiedades de las entidades seleccionadas.
  • Ayuda iMventa Propiedades: Abre la ventana de Propiedades de las entidades seleccionadas (Datos->Entidades seleccionadas).
  • Resultados: Muestra un listado con los resultados de las entidades seleccionadas (Resultados->Entidades seleccionadas).

Está moviendo un vértice de una superficie.

Cuando mueve un vértice de una superficie (haciendo clic sobre su "asa"), en el menú contextual aparecen dos nuevas opciones que permiten la edición del contorno de la superficie:

  • Ayuda iMventa Insertar vértice: Esta opción añade un vértice al contorno, antes del vértice seleccionado (en las propiedades gráficas de la superficie, accesibles con la tecla E, puede consultar el sentido en el que está definida la superficie: horario o anti horario).
  • Ayuda iMventa Eliminar vértice: Esta opción elimina el vértice seleccionado.

Ayuda iMventa

Si está dibujando un símbolo.

Cuando dibuja un símbolo, lo inserta tomando como referencia el llamado punto de inserción. Sin embargo el punto de inserción puede que no siempre sea el punto que interesa para dibujar el símbolo. Para solucionar este problema, la Interfaz 3D permite elegir el punto de inserción mientras dibuja el símbolo, presionando la tecla C.

Los posibles puntos de inserción son los puntos de conexión se muestran en color azul, mientras el punto de inserción activo se muestra en color rojo:

Ayuda iMventa

Esta opción aparece en el submenú Opciones del menú contextual:

  • Ver puntos de conexión: muestra los puntos de conexión con unas esferas superpuestas, azules para puntos de conexión y roja para el punto de inserción.
  • Siguiente asa de enganche: cambia el punto de inserción.

Ayuda iMventa
