Descripción
Esta herramienta permite prolongar dos Líneas seleccionadas en el área de dibujo (o Polilíneas, en la Interfaz 2D), hasta unirse en su punto de intersección o cruce. Esta opción está disponible tanto en la interfaz gráfica 2D como en la 3D.
Esta opción es accesible desde:
- Menú Edición.
- Barra de herramientas gráficas 2D, solapa Edición.
- Panel de herramientas gráficas 2D, solapa Herramientas, grupo Herramientas de Edición.
Para que funcione se deben seleccionar dos Líneas (o dos Polilíneas, en el caso de la Interfaz 2D). Si hay alguna entidad más seleccionada, dejará de ser accesible.
Procedimiento de uso
Se explican dos procemientos, en funciópn de la interfaz gráfica en la que nos encontremos.
Interfaz 2D
Para la Interfaz 2D se seguirán los siguientes pasos:
- Seleccione las dos Líneas o Polilíneas que quiera unir en esquina. Puede obtener ayuda sobre este tema en la opción de menú Dibujar/Selección por vértices.
- Acceda a la opción de menú Edición/Esquina para iniciar la herramienta. Comprobará que cambia el aspecto del cursor del ratón, quedando en disposición de definir los parámetros de la operación.
- En este momento, mientras mueve el cursor del ratón, verá cómo se van dibujando temporalmente las líneas que definen la esquina más cercana a la posición del cursor del ratón. Basta pues, pulsar el botón izquierdo del ratón, cuando el cursor esté situado cercano a la esquina que queremos que se forme. En este momento, el programa alargará o acortará ambas entidades para hacer que sus tramos finales converjan en la esquina seleccionada.
Lógicamente, la esquina no puede desarrollarse para dos rectas
paralelas.
Cuando una o las dos entidades seleccionadas son polilíneas con más de un tramo, pueden existir varias posibles esquinas, por ese motivo se debe seleccionar el punto más cercano a la que queremos elegir.
Interfaz 3D
El proceso sería exactamente el mismo que el descrito para la Interfaz 2D, pero con las siguientes diferencias:
- Sólo se puede aplicar a líneas.
- Si ambas líneas son coplanarias, el comportamiento será exactamente igual que en el caso de la Interfaz 2D.
- Si las líneas no son coplanarias, el programa prolongará o recortará estas líneas hasta sus puntos de cruce, es decir, los puntos de cada línea para los que se encuentran más próximas. Si además se encuentra activa la opción "Crear unión" del menú contextual, los puntos de cruce se unirán con una nueva línea.

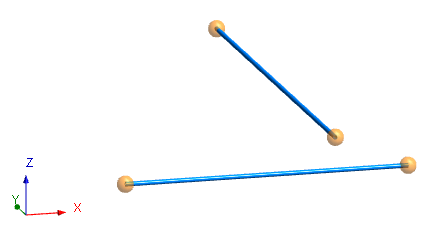

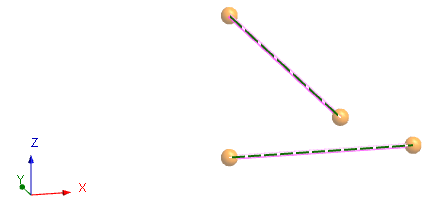

En la siguiente tabla se encuentran varias opciones, a partir de esta situación inicial:

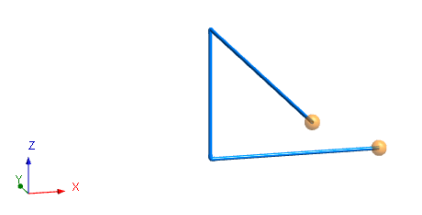

| Sin activar opción: Crear unión |
Activada opción: Crear unión |
 |
 |
El uso de la herramienta Esquina en la
Interfaz 3D junto con la
opción del menú Contextual/Crear unión es muy útil cuando hay que dibujar montantes de
tuberías u otras conducciones que enlazan una planta con otra. Basta con
seleccionar dos tuberías horizontales (no paralelas) en plantas distintas y
ejecutar esta opción para unir ambas por un montante vertical.
