Pegar (Ctrl+V)
	... / Menú Edición / Pegar	Ayuda iMventa Ingenieros

Descripción

Esta opción está disponible tanto en la interfaz gráfica 2D como en la 3D y permite pegar otra ubicación las entidades que se hayan cortado o copiado.

Procedimiento de uso

Esta opción es accesible desde:

• Menú Edición/Pegar.
• Teclas de acceso directo CTRL+V.
• Panel de herramientas gráficas 2D y 3D/solapa Herramientas/grupo Herramientas de Edición.

Una vez se hayan cortado o copiado algunas entidades, se puede hacer clic sobre la función Pegar para colocarlas en otra parte del entorno gráfico u otro programa o capítulo de las mismas características. En los siguientes apartados se desarrollan los posibles casos.

En la Interfaz 3D

Cuando se corta o se copia una serie de entidades, éstas se almacenan en el portapapeles de Windows, pudiendo utilizar la herramienta Pegar de otra aplicación para rescatar dicha información. Puede pegar de varias formas:

• Pegando en la misma aplicación 3D de iMventa Ingenieros (suele ser un nuevo capítulo de la misma instalación), se pega tanto el dibujo como la información de cálculo, lo cual supone una gran ventaja para poder empezar proyectos basándose en anteriores.

• En el caso particular de ESwin sólo es posible copiar y pegar las propiedades definidas en el modelo de barras. Las propiedades definidas en el modelo de elementos constructivos se perderán.

• En los capítulos de TeKton3D, hay una opción del menú Contextual (antes de indicar donde se pegan las entidades) que permite Pegar en la ubicación original; con lo que se facilita pegar las entidades en la misma posición en la que estaban.

• También se puede pegar, entre capítulos de TeKton3D, los bloques del menú Insertar. De tal manera que al pegar un bloque de otro capítulo, se crea de forma automática una categoría nueva en la Librería de símbolos. Así que si se quiere aprovechar en este capítulo, se puede arrastrar el bloque de la categoría actual a la categoría del capítulo actual para que se pueda utilizar desde el menú Insertar del nuevo capítulo. Es conveniente, fijarse si el bloque pegado tiene el número de mínimo de puntos de Conexión que los bloques de esa categoría. En caso contrario se debería crear el bloque con la función del menú Herramientas/Definir símbolo nuevo...

• Entre dos programas de iMventa Ingenieros con entorno 3D, se copia y se pega la información gráfica. Esto puede suponer una gran ayuda al poder trasladar información gráfica de TeKton3D a ESwin, y viceversa, pudiendo comprobar sobre el dibujo la coherencia y posibles interferencias entre el diseño del edificio, de la estructura y de las instalaciones. Las entidades se pegarán como alámbricas, sin espesor ni sección.
• Respecto a TeKton3D indicar lo mismo que en el párrafo anterior.
• Pegando desde una aplicación 3D de iMventa Ingenieros a una aplicación cualquiera, una aplicación cualquiera (editores de texto, de imágenes, etc.) recibirá un mapa de bits con la imagen que se muestra en pantalla en el momento que realiza la copia.
• Pegando desde una aplicación externa a uno de los programas de iMventa Ingenieros, texto o imágenes, se pegan en el plano de trabajo del entorno 3D como Texto e Imágenes.

En la Interfaz 2D

En la interfaz 2D el dibujo copiado contendrá toda la información de la selección (líneas, textos, símbolos, etc.). Esta información podrá pegarla en cualquier otro programa de varias maneras:

• En un programa de iMventa Ingenieros con interfaz 2D, se pegará el dibujo exactamente igual, conservando todas las entidades sus propiedades y su estructura de capas.
• En un programa que admite gráficos vectoriales WMF, como por ejemplo, Microsoft Office Word, el dibujo se pegará como un gráfico vectorial, conservando todas las propiedades de color y trazado originales. Al utilizar gráficos vectoriales el dibujo no perderá precisión, evitando así que la imagen se muestre pixelada.
• En un programa que no admita gráficos vectoriales WMF, aunque no permiten la utilización directa de este tipo de dibujos, sí son capaces de cargarlos y generar un mapa de bits a partir de ellos. Este mapa de bits es una imagen y, por tanto, existe una importante pérdida de precisión, apareciendo la imagen pixelada.
• Pegando desde una aplicación externa a uno de los programas de iMventa Ingenieros, texto o imágenes, se pegan en el plano de trabajo del entorno 2D como Texto e Imágenes.

• Pegar valores de los detalles gráficos para extraer información y poder gestionarlos (por ejemplo, en Excel o Word). Al permitir la exportación de estos datos a Excel, se potencia el análisis y procesamiento de la información, brindando mayor flexibilidad para la generación de reportes y estudios detallados.

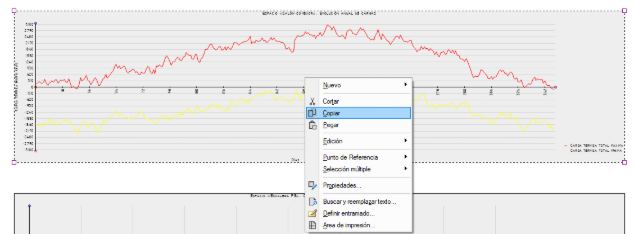

• Por ejemplo, el copiado de esta gráfica en el detalle:
•

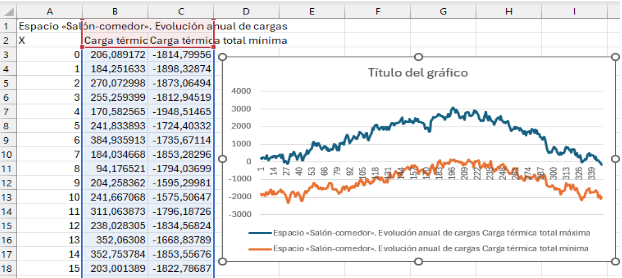

• Permite pegar en Excel y generar de forma rápida una gráfica similar:
•


• Para pegar datos en Excel o Word, podremos seleccionar el tipo de datos a pegar mediante el Pegado especial, que muestra un selector para especificar el tipo de contenido a pegar, por ejemplo Imagen metarchivo mejorado (Imagen en formato vectorial de las entidades copiadas) o Texto / Texto Unicode (datos de las entidades de texto copiadas).
• Al igual que se copia el texto de las entidades de tipo Gráfica, también se copian al portapapeles, en formato texto, además de los formatos antes mencionados, el texto de las siguientes entidades:
  • Texto multilínea;
  • Texto simple;
  • Etiqueta;
  • Puntero;
  • Cota lineal.
