Descripción
Esta opción permite limitar la vista 3D actual por 6 planos de corte y, además, se puede:
- Definir una rotación en el plano horizontal;
- Gestionar nuevas asas para modificar dinámicamente dicha rotación y para acceder a la configuración;
- Establecer el tamaño de las asas.
Los cambios de la Caja de recorte se mantiene si se cambia de capítulo.
En los siguientes apartados se puede ver:
- Activar y desactivar caja de recorte
- Definir y activar la caja de recorte (tecla B)
- Propiedades de la caja de recorte
Activar y desactivar caja de recorte
La opción del menú Ver/Caja de recorte/Activar alterna entre activar y desactivar la función, pero no altera la extensión que ocupa.
Para definir dicho espacio debe seleccionar una o más entidades y usar la opción de menú Ver/Caja de recorte/Definir a partir de selección.
Definir y activar la caja de recorte (B)
La opción de menú Ver/Caja de recorte/Definir a partir de selección permite definir los planos de corte de la caja a partir de la extensión ocupada por los elementos seleccionados y posteriormente activar su funcionamiento. Basta con seleccionar un grupo de entidades del dibujo y acceder a la opción de menú (tecla de acceso rápido B). Se activará la caja de recorte limitada a la extensión que ocupan dichas entidades. Si la caja de recorte está activada, el uso de esta función la desactiva.
Figura 1: Caja de recorte aplicada en una estructura dibujada en ESwin. Estructuras tridimensionales

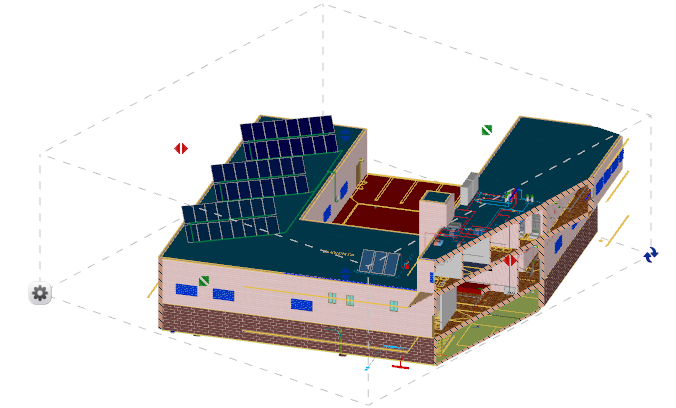

Figura 2: Caja de recorte aplicada a un espacio en TeKton3D. Edificación e instalaciones
Figura 3: Vídeo de ejemplo de uso de la caja de recorte a partir de la selección actual
Propiedades de la caja de recorte
La opción de menú Ver/Caja de recorte/Propiedades muestra el cuadro de diálogo de configuración de la caja de recorte. Para ello presenta las siguientes opciones:

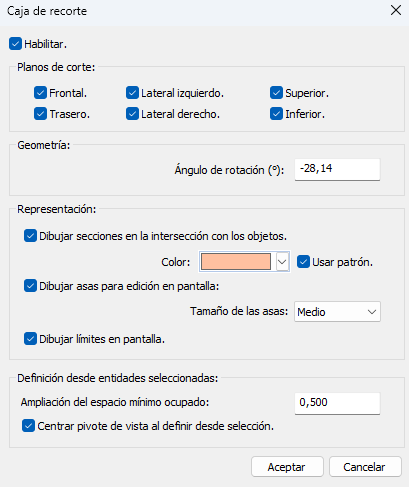

Figura 4: Propiedades de la caja de recorte
- Habilitar: Habilita o deshabilita la función Caja de recorte.
- Planos de corte: Permite seleccionar los planos de la caja que podrán ser limitados, o no. Si se desactiva alguna de las opciones (Frontal, Trasero, Lateral izquierdo, Lateral derecho, Superior e Inferior), el asa correspondiente se ocultará (por lo que no podrá modificarse).
- Ángulo de rotación (º): Muestra el ángulo de rotación respecto al eje OZ que pasa por el centro de la Caja de recorte en ese momento y permite modificarlo manualmente (en vez de hacerlo directamente sobre el asa de rotación dinámica).
- Dibujar secciones en la intersección con objetos: Activando esta opción permite seleccionar un Color y Usar patrón (añade unas líneas inclinadas) que ayuden a destacar el corte de la sección del elemento.
- Dibujar asas para edición en pantalla: Activando esta opción permite visualizar las asas para poder pinchar y moverlas, modificando la forma del prisma de la Caja de recorte (visualizando partes de los elementos). Además , permitirá seleccionar el Tamaño de las asas (Normal, Medio o Grande).
- Dibujar límites en pantalla: habilita o deshabilita el dibujo de las aristas de la caja de recorte en color gris y línea discontinua.
- Aplicación del espacio mínimo ocupado: especifica el aumento de dimensiones de la Caja de recorte respecto a la extensión de las entidades seleccionadas que la definen.
- Centrar pivote de vista al definir desde selección: ajusta el centro de giro del modelo 3D a la extensión de la caja de recorte en el momento de su definición mediante la opción de menú Ver/Caja de recorte/Definir a partir de selección.
