Caja de recorte (entorno 3D) |
|
|
| ... / Menú Ver / Caja de recorte | Ayuda iMventa Ingenieros |
Descripción
Esta opción permite limitar la vista 3D actual por 6 planos de corte.
En los siguientes apartados se puede ver:
- Activar y desactivar caja de recorte.
- Definir y activar la caja de recorte (tecla B).
- Propiedades de la caja de recorte.
Activar y desactivar caja de recorte
La opción del menú Ver/Caja de recorte/Activar alterna entre activar y desactivar la función, pero no altera la extensión que ocupa.
Para definir dicho espacio debe seleccionar una o más entidades y usar la opción de menú Ver/Caja de recorte/Definir a partir de selección.
Definir y activar la caja de recorte (B)
La opción de menú Ver/Caja de recorte/Definir a partir de selección permite definir los planos de corte de la caja a partir de la extensión ocupada por los elementos seleccionados y posteriormente activar su funcionamiento. Basta con seleccionar un grupo de entidades del dibujo y acceder a la opción de menú (tecla de acceso rápido B). Se activará la caja de recorte limitada a la extensión que ocupan dichas entidades. Si la caja de recorte está activada, el uso de esta función la desactiva.
Figura 1: Caja de recorte aplicada en una estructura dibujada en ESwin. Estructuras tridimensionales

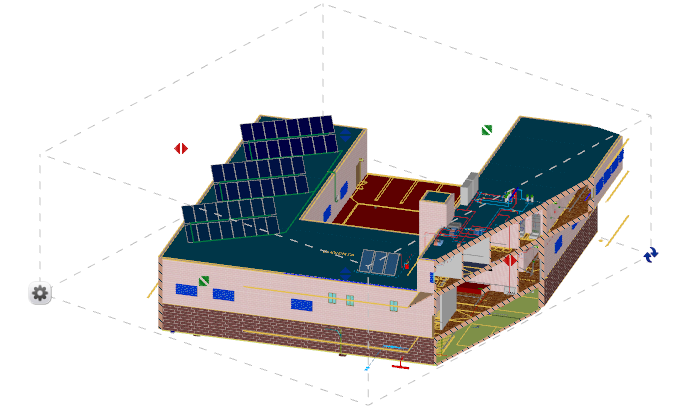

Figura 2: Caja de recorte aplicada a un espacio en TeKton3D. Edificación e instalaciones
Figura 3: Vídeo de ejemplo de uso de la caja de recorte a partir de la selección actual
Propiedades de la caja de recorte

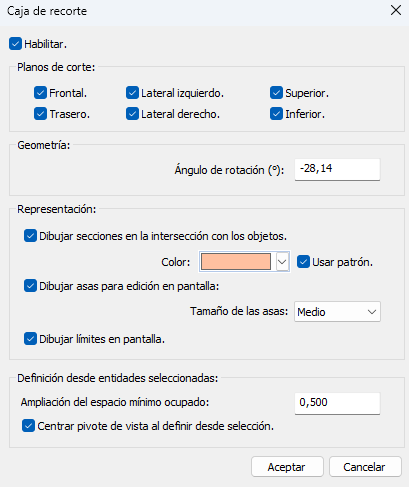

La opción de menú Ver/Caja de recorte/Propiedades muestra el cuadro de diálogo de configuración de la caja de recorte. Para ello presenta las siguientes opciones:
- Habilitar caja de recorte: habilita o deshabilita la función.
- Dibujar límites en pantalla: habilita o deshabilita el dibujo de las aristas de la caja de recorte en color gris y línea discontinua.
- Dibujar asas para edición en pantalla.
- Dibujar secciones con color (seleccionar color) y Usar patrón.
- Centrar pivote de vista al definir desde selección: ajusta el centro de giro del modelo 3D a la extensión de la caja de recorte en el momento de su definición mediante la opción de menú Ver/Caja de recorte/Definir a partir de selección.
- Distancia de ampliación: especifica el aumento de dimensiones de la caja de recorte respecto a la extensión de las entidades seleccionadas que la definen.
- Planos de corte activados: permite seleccionar los planos de la caja que podrán ser limitados.

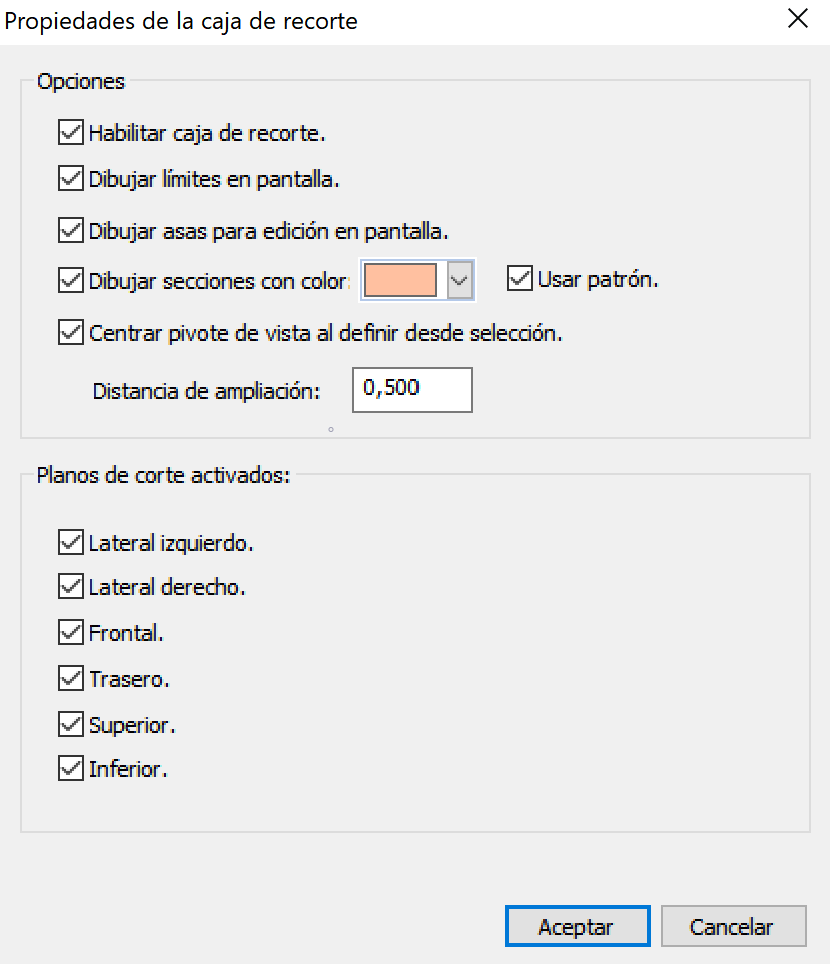

Figura 4: Propiedades de la caja de recorte
