Descripción

Esta herramienta encajará su dibujo en un formato normalizado, partiendo de la escala indicada por el usuario.

El programa necesitará que defina un cierto segmento en el dibujo, a partir del cual podrá indicar la escala y el formato en el que desea incluir el dibujo.

Utilización de esta herramienta

Esta opción es accesible desde el menú Herramientas, y comprende dos pasos:

1. Definición de un segmento de referencia: Cuando haga uso de esta opción, automáticamente se activará la Referencia Fija (Punto final). Seleccione un segmento cualquiera de su dibujo cuyas dimensiones sean conocidas.

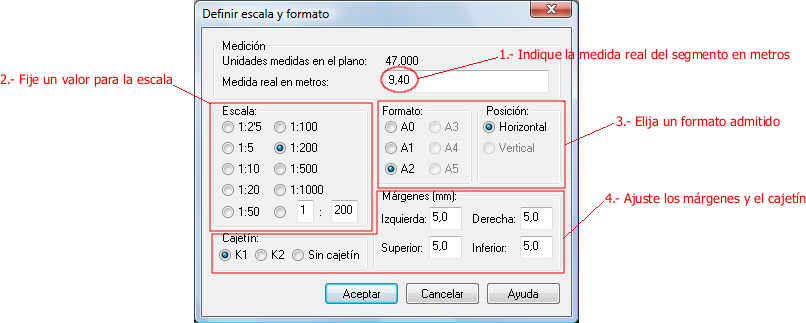

2. Definición de la escala y el formato: Una vez indicado el segmento de referencia, aparecerá en pantalla el siguiente cuadro de diálogo, debiendo seguir los siguientes pasos:

• 2.1 Indicar la medida real en metros: Escriba en la casilla la medida real en metros del segmento indicado en el paso anterior
• 2.2 Fijar la escala: En el cuadro Escala encontrará las distintas escalas normalizadas posibles. Si desea utilizar una escala diferente a éstas, seleccione la última opción y especifique la relación (X:Y) que define la nueva escala.
• 2.3 Formato: En función del tamaño del dibujo y la escala seleccionada, el programa permitirá elegir uno o varios de los 6 formatos normalizados, pudiendo situarlos en horizontal o en vertical. Si un formato no está disponible, es porque el dibujo no cabe en el mismo.
• 2.4 Márgenes y cajetín: En los cuadros de la parte inferior de la ventana podrá definir o incluir un cajetín y las dimensiones de los márgenes.

Cuando cierre el cuadro de diálogo haciendo clic en Aceptar el dibujo aparecerá encuadrado en el formato indicado.
