Datos Generales  - Cálculo.

Este cuadro de diálogo está disponible con el programa base.

Este cuadro de diálogo se encuentra dentro de Datos -> Generales, en el grupo General.

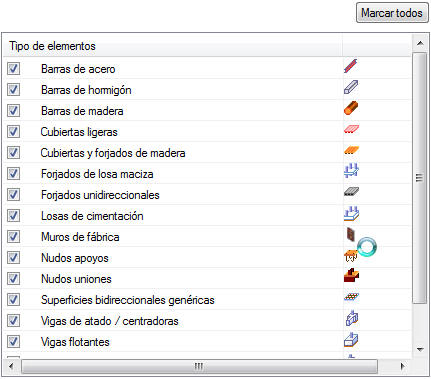

Esta solapa permite elegir qué elementos se dimensionarán (o comprobarán) y cuáles no. La solapa contiene una lista con todos los tipos de elementos que puede calcular ESwin (dependerá de los módulos instalados y licenciados), de entre la que se eligen los elementos a comprobar.

Cuando un elemento no está seleccionado, se tiene en cuenta para el cálculo de esfuerzos y desplazamientos en la matriz de rigidez global de la estructura, pero no se comprueba conforme a la Normativa que le corresponda (EHE, CTE o Eurocódigos). De esta manera se ahorra mucho tiempo de cálculo si se desactivan aquellas comprobaciones que ya están realizadas o que no interesa hacer por el momento.

Cuanto mayor sea una estructura más útil le resultará eliminar algunos elementos del cálculo. Tenga en cuenta que un cálculo de la estructura sin realizar comprobación alguna también puede ser muy útil: a partir de él puede obtener esfuerzos en barras, deformaciones de barras, desplazamientos de nudos y reacciones en apoyos.
