Plantilla de diámetros: Muros de hormigón.

Opción disponible para usuarios con licencia del módulo HMwin - Muros de hormigón.

Esta opción es accesible desde el menú Resultados cuando existen muros de hormigón, y éstos están calculados.

Opción de menú que permite modificar los diámetros de reparto y refuerzo de la losa o losas seleccionadas.

La ventana "Plantilla de diámetros" muestra un croquis con el código de colores habitual para los ejes locales de la losa. Los parámetros que el usuario puede fijar son:

• Alambre corrugado en reparto interior / exterior: permite utilizar los diámetros normalizados de alambres corrugados en la armadura de reparto exterior o interior.
• Armadura de reparto y/o separación: Con la plantilla de diámetros puede fijar el diámetro y la separación (opcionalmente) de la armadura de reparto. Tenga en cuenta que si ha calculado el muro con la opción % Armadura geométrica inferior como "Ajustar" el muro no tendrá armadura de reparto, y por tanto no debe modificar este aspecto.
• Armadura de refuerzo: El usuario decidirá qué diámetro utilizar para las barras de refuerzo de la losa, sin embargo, la posición y separación de estas barras será definida por el programa.
• Armadura de cortante: Podrá modificar aquí el diámetro de la armadura de cortante. Si no está activa esta opción, es porque no habilitó la armadura de cortante en la solapa Armado - opciones extra del cuadro de propiedades del muro.
• Armadura de punzonamiento: El usuario fijará en este apartado el diámetro de los cercos o estribos de la armadura de punzonamiento si la hay (poco habitual en muros). En caso de que se prevean crucetas, el usuario debe tener presente que la armadura longitudinal de las mismas no se considera en el cálculo. La separación entre cercos la fijará el programa, dependiendo de los resultados del cálculo. Si no está activa esta opción, es porque no habilitó la armadura de  punzonamiento en la solapa Armado - opciones extra del cuadro de propiedades del muro.

Si se marca la opción "Optimizar separación", se aplicarán las separaciones mínimas definidas en la solapa Armado de las Propiedades del muro

Si se activa la opción "Fijar diámetros en comprobación", en las sucesivas comprobaciones que se realicen sobre la losa, se mantendrá el criterio fijado en la Plantilla de Diámetros.

Una vez seleccionados los diámetros y aceptado el cuadro de diálogo, el programa comprobará la losa y aplicará los cambios sólo en caso de cumplir los Estados Límite que marca la EHE.

Cómo cambiar la armadura de refuerzo por armadura de reparto.

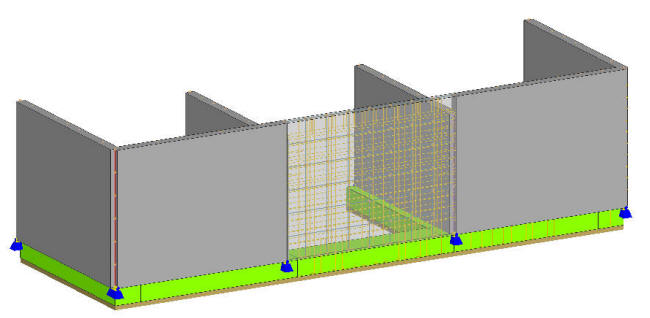

Por defecto, el programa calcula los muros de hormigón armado con armaduras de refuerzo únicamente. Así se consigue que el muro sólo disponga de armadura en los lugares en los que la necesita. Sin embargo, puede interesar utilizar repartos para unificar los armados y hacer más claros los planos de esta forma.

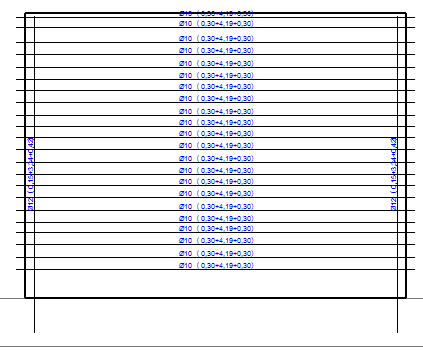

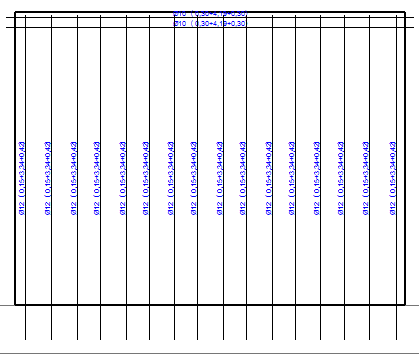

Consulte el armado del muro generando un detalle de alzado del mismo. Por ejemplo, en el de la figura anterior resulta un armado de intradós de Ø10/10  horizontal y Ø12/25 vertical.

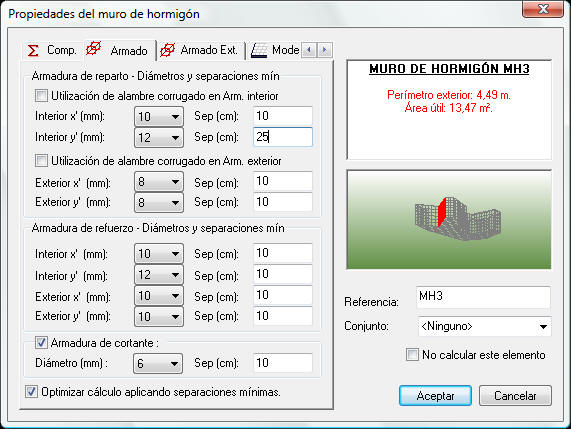

Para sustituir este armado por un reparto uniforme, debe ir al cuadro de propiedades del muro (solapa "Armado - opciones extra") e indicar un porcentaje en la opción % Armadura geométrica interior, por ejemplo, 50% (en este caso el porcentaje elegido da igual, porque la norma EHE establece una cuantía fija para la tracción y un 30% para la otra). En la solapa "Armado", fije unos diámetros mínimos de reparto acordes con la solución obtenida:

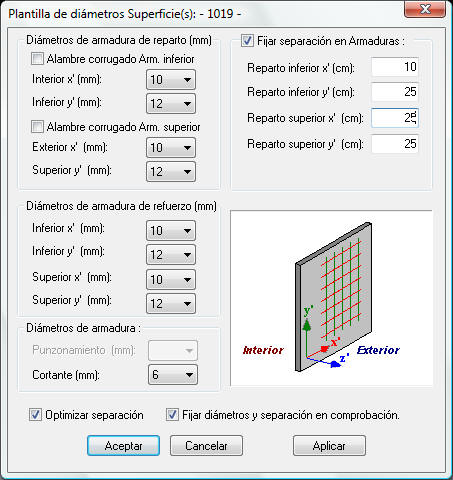

Vuelva a calcular el muro, y vaya a la plantilla de diámetros para fijar la separación:

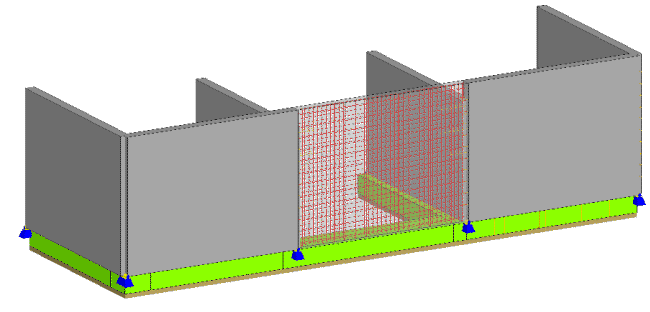

Al cerrar el cuadro anterior, verá como el armado de refuerzo ha sido sustituido por un reparto uniforme (se muestra en rojo dentro del modelo 3D de la estructura):
