Descripción
Los pasos siguientes van encaminados a crear los sistemas de calefacción, refrigeración, ventilación y producción de agua caliente sanitaria (ACS) para poder comprobar la justificación del DB HE0.
Además, sirve como paso previo para poder calificar el edificio (ya sea con el módulo TK-CEEP o con HULC, según el motor de cálculo seleccionado).
Previo a la justificación del DB-HE0
es conveniente seleccionar el tipo de motor de cálculo adecuado a su
cálculo. Esta opción se encuentra en el menú Datos/Generales.../Opciones
ahorro de energía/Motor de cálculo de la demanda y el consumo energético:
- UNE-EN ISO 13790: Para la obtención de las correlaciones de calefacción y refrigeración se parten de las expresiones matemáticas que simulan el comportamiento térmico del edificio recogidas en dicha norma. Esa norma UNE ha sido anulada y sustituida por la norma UNE-EN ISO 52016-1:2017 sobre: Eficiencia energética de los edificios. Cálculo de las necesidades energéticas de calefacción y refrigeración, temperaturas interiores y carga calorífica y de enfriamiento. Parte 1: Procedimientos de cálculo (ISO 52016-1:2017). Esta opción se utilizaría para exportar a HULC.
- EnergyPlus™: Realiza la simulación de energía de edificios con el motor de cálculo EnergyPlus™, que se utiliza para modelar tanto el consumo de energía (para calefacción, refrigeración, ventilación, iluminación y cargas térmicas) como el uso del agua en los edificios. Esta opción se utilizaría para certificar el edificio con el módulo TK-CEEP.
Tanto la justificación del DB-HE0 como la calificación energética se deberán realizar con el mismo motor de cálculo.

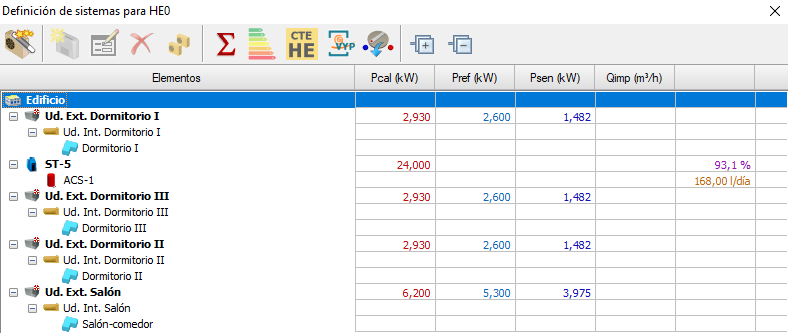

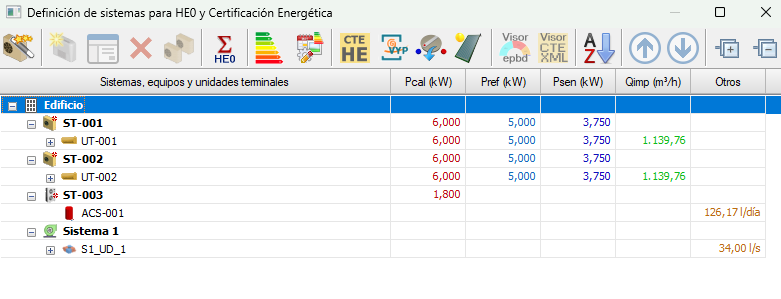

Para la definición de los Sistemas puede acceder a la opción de menú Datos/HE0 y CEE - Definición de sistemas...
Este manual va a tomar como referencia el Proyecto de ejemplo «Unifamiliar BIM.tk».
La parte correspondiente a la envolvente se puede realizar siguiendo los manuales anteriores, por lo que partiremos de la definición de los sistemas.
Los Sistemas que se van a tener en cuenta para esta vivienda son:
- 2 ud. bomba de calor de expansión directa aire-aire partido (para climatizar los espacios de las plantas por separado);
- 1 ud. bomba de calor sólo ACS;
- 1 ud. sistema de ventilación con recuperador de calor.
Estos Sistemas se podrán añadir mediante varias opciones:
- Crear mediante el Asistente de sistemas (botón superior izquierdo).
- Sincronizar los Equipos generadores y Unidades terminales creados en el capítulo TK-CDT, mediante el botón Sincro TK-CDT.
- O utilizar el botón Copiar para duplicar un Sistema existente en este cuadro de diálogo, para poder modificarlo.
Una vez definidos los sistemas puede realizar la comprobación HE0 desde el propio cuadro de diálogo o bien desde la opción del menú Calcular/HE0 - Limitación del consumo energético.
Si tuviese seleccionada la opción de motor de cálculo como EnergyPlus TM (menú Datos/Generales.../Opciones de ahorro de energía), se activaría el botón Certificar para poder simularlos juntos a la envolvente térmica del edificio. De esta manera podríamos estudiar su comportamiento antes de calificarlo con los programas oficiales de certificación.
Cuando se hayan realizado las comprobaciones de los documentos básicos HE0 y HE1 con resultado satisfactorio se estará en disposición de poder exportar a las herramientas de calificación oficiales. Para ello, puede seguir en el capítulo Exportar y mejorar resultados en HULC de este manual.
